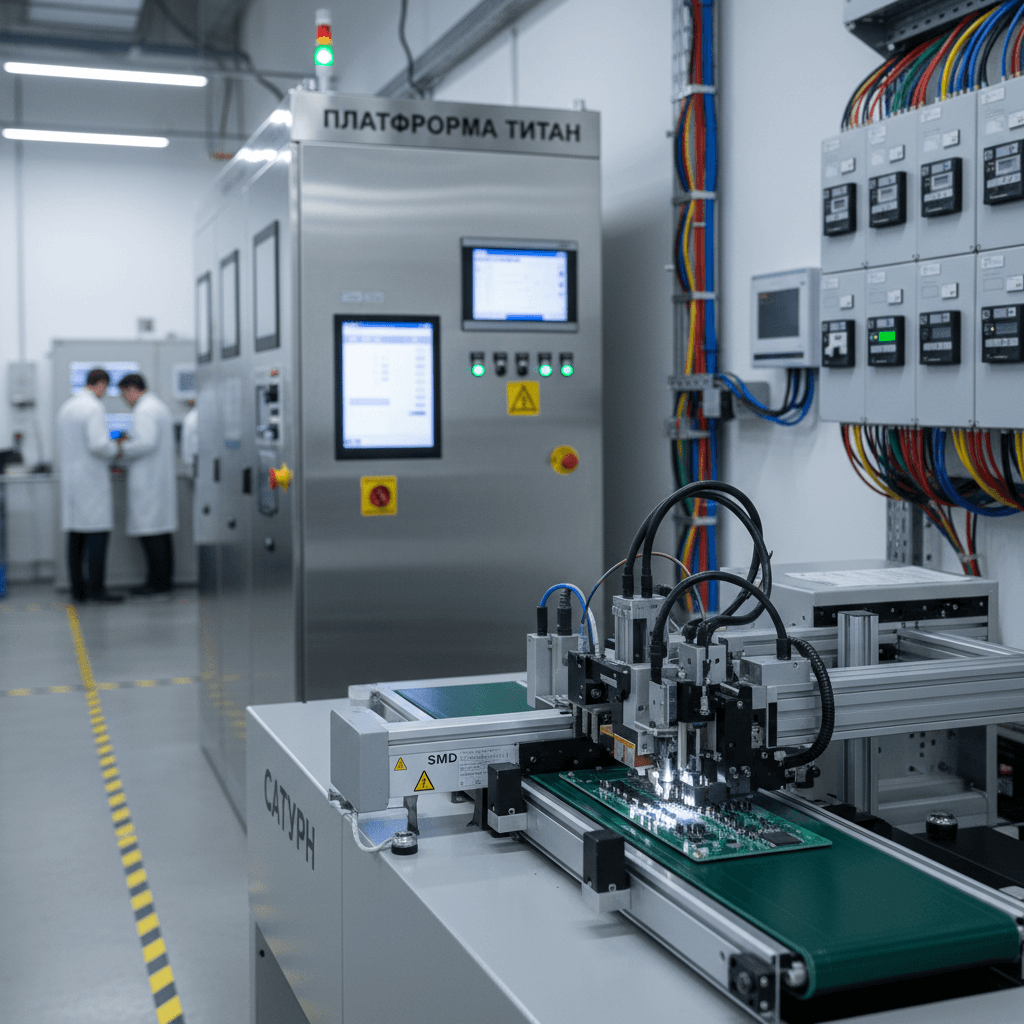

Платформа ТИТАН: от монтажа до робототехники

Десять лет назад автоматизированный поверхностный монтаж в России полностью зависел от импортного оборудования. В ответ на это был разработан автоматический SMD-установщик САТУРН.

Это мехатронная платформа с техническим зрением, сменными насадками и разными способами подачи компонентов. САТУРН работает с компонентами от 0201 до 35х35 мм, включая QFN, QFP и BGA. Две цифровые камеры обеспечивают точность ±35 мкм и производительность 2300 компонентов в час.

Развитие платформы

• Дозатор АТЛАС: Через два года на той же базе создан автоматический дозатор АТЛАС. Он использует похожие алгоритмы машинного зрения и единое ПО. Наносит паяльную пасту, клей и другие материалы без трафарета с точностью ±50 мкм и скоростью 3200 доз в час.
• Комбинированный станок САТУРН-АТЛАС: В 2021 году появился станок, объединяющий дозирование и установку компонентов на одном шасси. Он может калибровать плату, наносить материал, ориентировать и устанавливать компоненты.

Линия ИНИЦИАТИВА

На основе этих разработок создана компактная линия поверхностного монтажа ИНИЦИАТИВА. Она включает:

• установщик SMD-компонентов САТУРН
• дозатор АТЛАС
• комбинированный станок САТУРН-АТЛАС
• принтеры ФЕБА и ФЕНРИР
• система визуальной инспекции МАТИ

Линия предназначена для прототипирования, опытного и мелкосерийного производства.

Источник: Время электроники
