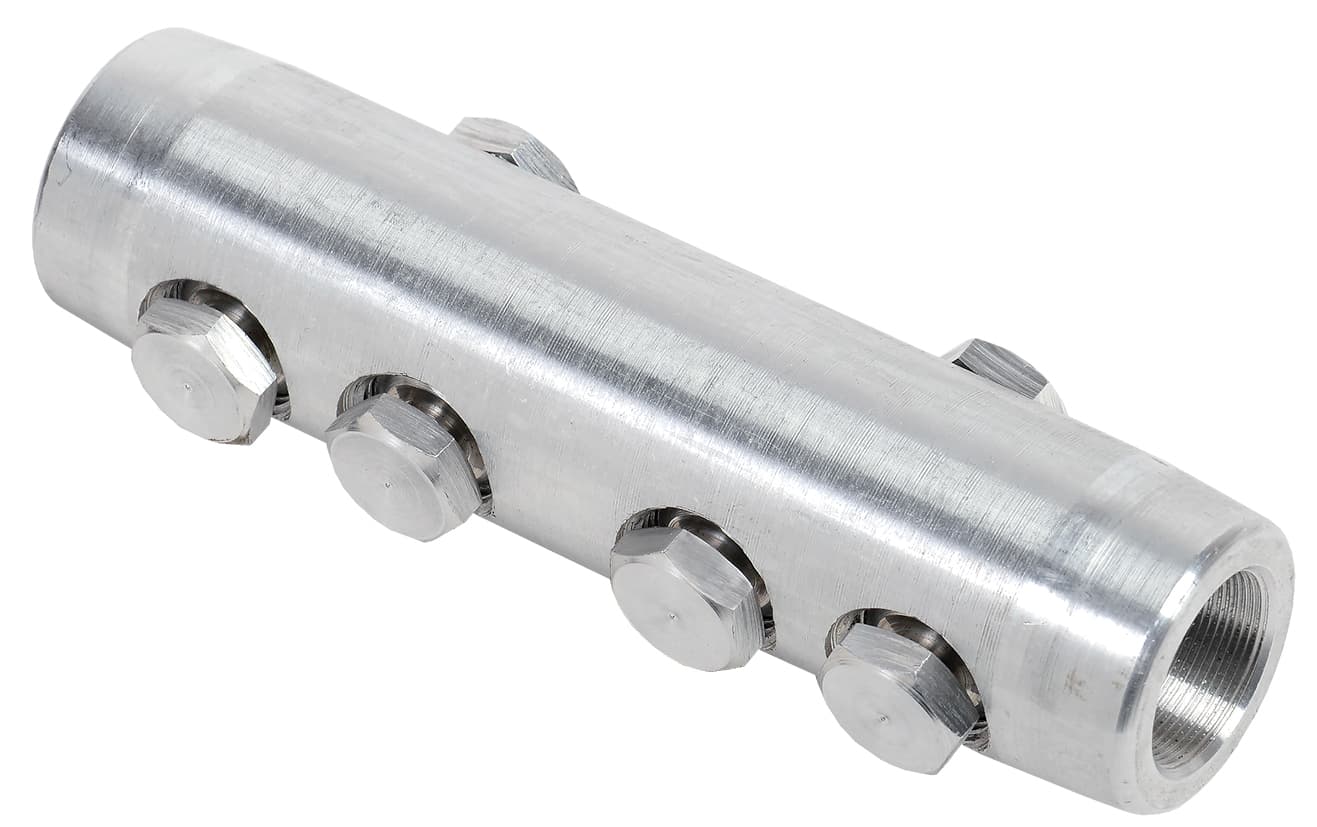

Соединитель болтовой ГС-400 35кВ
UGS-400-35KV-S
Под заказ · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Соединители болтовые ГС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
Характеристики
- Гарантийный срок, мес
- 72
- Диапазон сечений
- 400
- Длина, мм
- 130
- Код ОКПД2
- 27.12.10.190
- Код ТН ВЭД
- 8535900008
- Материал изделия
- Сплав алюминиевый
- Напряжение, В
- 35000
- Преимущества
- У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.|Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.|На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
- Сечение жилы, мм2
- 400
- Способ монтажа
- На винты
- Срок службы, лет
- 30
- Тип изделия
- Соединитель
- Цвет
- Серый
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 1 кг | 0.1 м | 0.1 м | 0.03 м | 0.3 литр |
| 2 | УпЗавод | 3 | 1 кг | 0.19 м | 0.18 м | 0.045 м | 1.539 литр |
| 3 | палета | 480 | — | — | — | — | 0.184 м.куб. |
