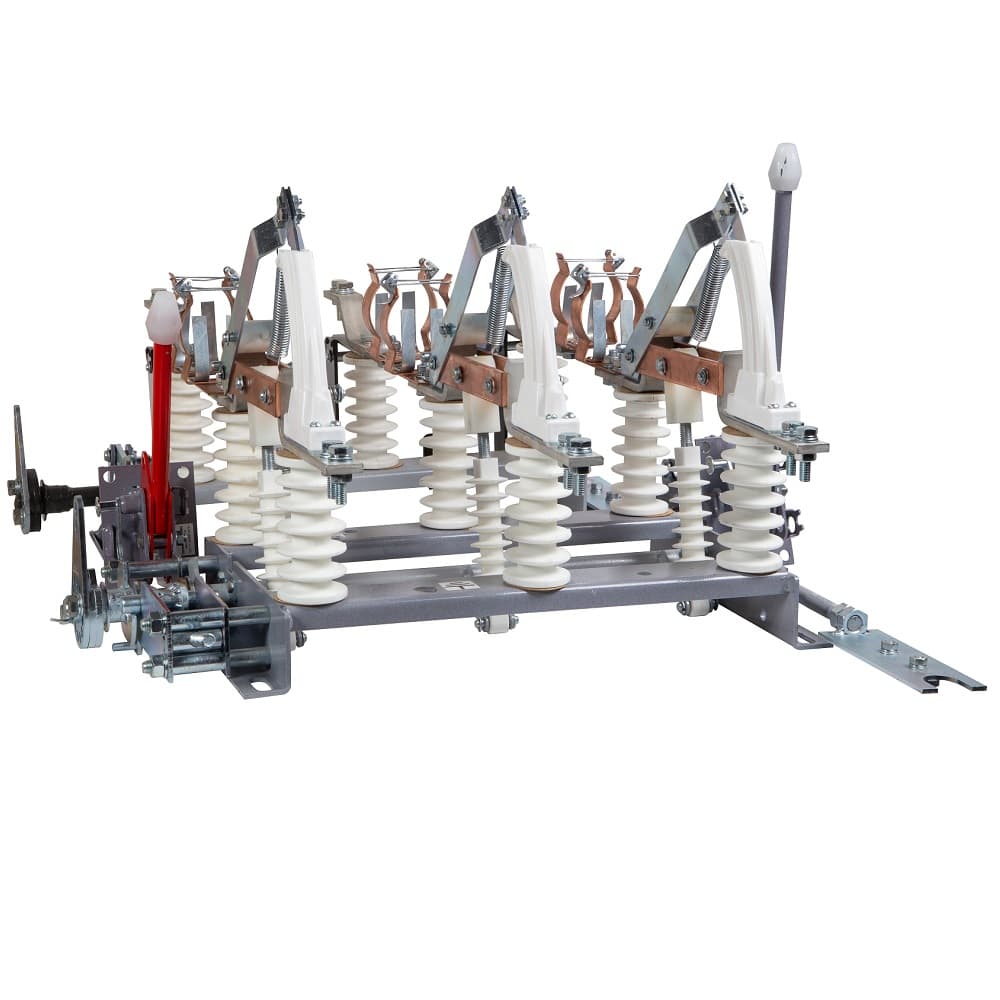

ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2

Характеристики

Вид привода

Ручной

Высота, мм

469

Глубина, мм

1124

Исполнение

Стационарное

Климатическое исполнение

УХЛ2

Код ТН ВЭД

8535302000

Количество силовых полюсов

3

Комплектация

выключатель нагрузки|привод

Крепление

Винтовое

Масса, кг

44.6

Номинальное напряжение, кВ

10

Номинальный ток, А

630

Нормативный документ

ГОСТ 17717-79, ТУ3414-020-05755766-2011

Преимущества

Не требует обслуживания дугогасительной среды (в отличие от масляных)|Меньшие габариты по сравнению с вакуумными выключателями|Низкая стоимость эксплуатации|Индивидуальная упаковка

Род тока

Переменный (AC)

Степень защиты

IP00

Сфера применения

распределительные сети 6–10 кВ|отключение/включение нагрузочных токов трансформаторов, кабельных линий, электродвигателей|создание видимого разрыва цепи для безопасного обслуживания|комплектные распределительные устройства (КРУ)|устанавливаются в ячейки КРУ вместо более дорогих вакуумных выключателей, если не требуется отключать токи КЗ|применяются в схемах с предохранителями ПКТ|защита трансформаторов|вВ паре с предохранителями ПКТ-10 защищают силовые трансформаторы 6/10 кВ от перегрузок и КЗ|управление электродвигателями|коммутация двигателей насосов, вентиляторов, компрессоров в промышленных сетях|вводные и секционные выключатели|в схемах ГПП (главных понизительных подстанций) для оперативных переключений

Тип изделия

Выключатель нагрузки

Тип подключения

Винтовое

Частота, Гц

50/60

Ширина, мм

645
