Описание

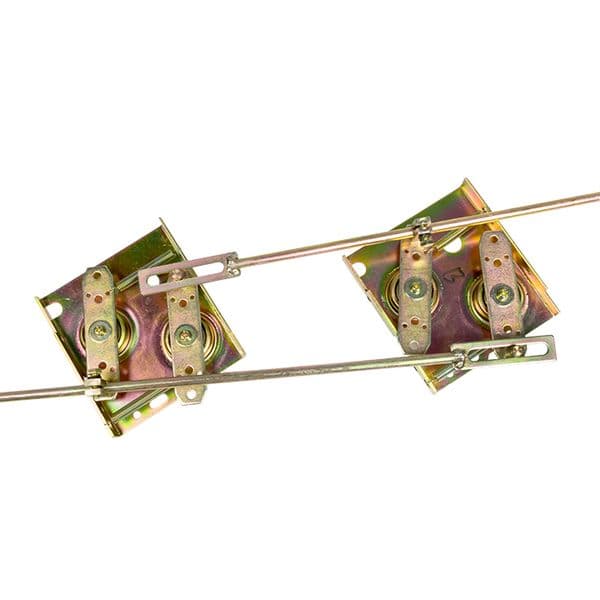

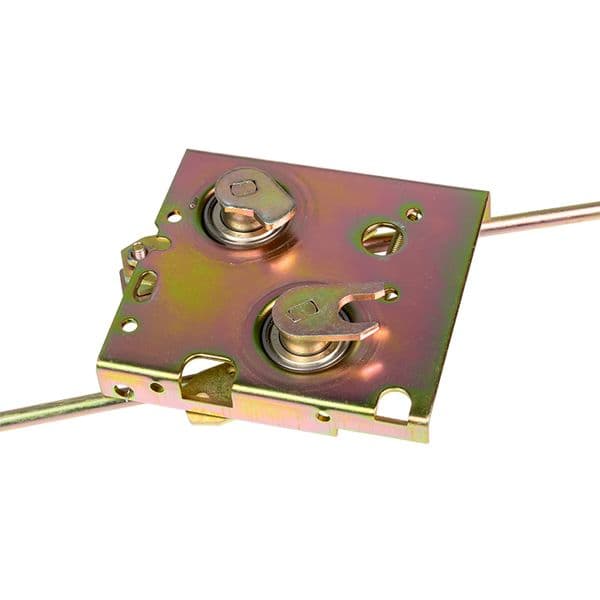

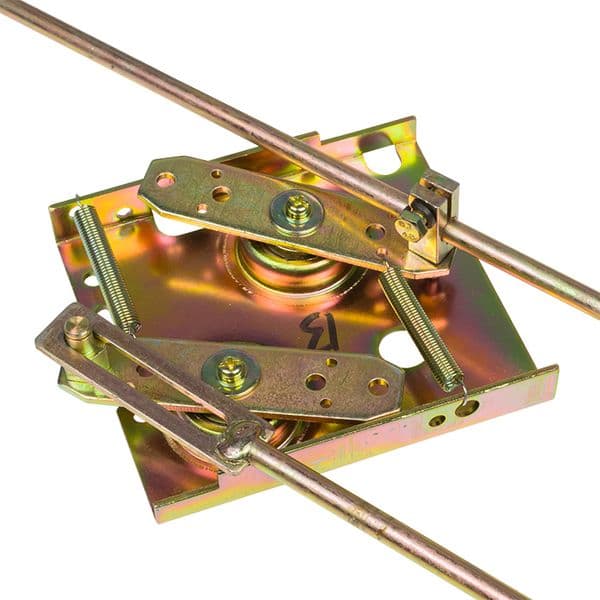

Механическая взаимоблокировка предназначена для исключения одновременного включения автоматических силовых выключателей ВА-45 EKF или выключателей нагрузки ВН-45 EKF в схемах автоматического ввода резерва. Конструктивно механическая взаимоблокировка двух автоматических выключателей может быть выполнена жесткими тягами или гибкими тросами. При применении механической взаимоблокировки двух автоматических выключателей тягами автоматические выключатели ставятся один над другим, при применении механической взаимоблокировки тросами автоматические выключатели могут быть установлены как рядом, так и один над другим.
Характеристики
- Вид рукоятки
- Без рукоятки
- Высота, мм
- 3
- Глубина, мм
- 7.5
- Дополнительная информация
- оболочка тросов защищает внутренний стальной сердечник от попадания пыли и заклинивания|блокировка жестко фиксирует исполнительный механизм автомата в отключенном состоянии|металлические элементы защищены от коррозии гальваническим цинковым покрытием|гибкость тросов позволяет располагать блокируемые автоматы как друг над другом так и в соседних панелях|регулировочные узлы снабжены контргайками для предотвращения самопроизвольного ослабления тросов
- Климатическое исполнение
- УХЛ3
- Код ОКПД2
- 27.12.40.000
- Код ТН ВЭД
- 8538909908
- Комплектация
- комплект механической тросовой блокировки в сборе|монтажные кронштейны|набор регулировочных метизов|инструкция
- Масса, кг
- 0.183
- Нормативный документ
- ГОСТ Р50030.2-2010 (МЭК 60947-2-98)
- Преимущества
- Прочные стальные тросы в защитной оболочке обеспечивают четкую передачу блокирующего усилия|Жесткая механическая взаимосвязь полностью исключает человеческий фактор при переключении вводов|Универсальная конструкция позволяет блокировать два или три силовых аппарата одновременно|Высокая износостойкость деталей соответствует ресурсу самих автоматических выключателей|Простой алгоритм регулировки натяжения тросов сокращает время пусконаладочных работ
- Способ монтажа
- Монтажная плата
- Сфера применения
- создание механической защиты от встречного включения в схемах АВР на два ввода с секционником|комплектация переключающих узлов в распределительных панелях подстанций и силовых шкафах
- Тип изделия
- Блокировка механическая
- Тип устройства
- Блокираторы
- Установка
- На аппарат
- Ширина, мм
- 10
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 1.595 кг | 0.132 м | 0.167 м | 0.088 м | 1.94 литр |
| 2 | палета | 7 | 18 кг | 1.115 м | 0.25 м | 0.115 м | 0.032 м.куб. |
