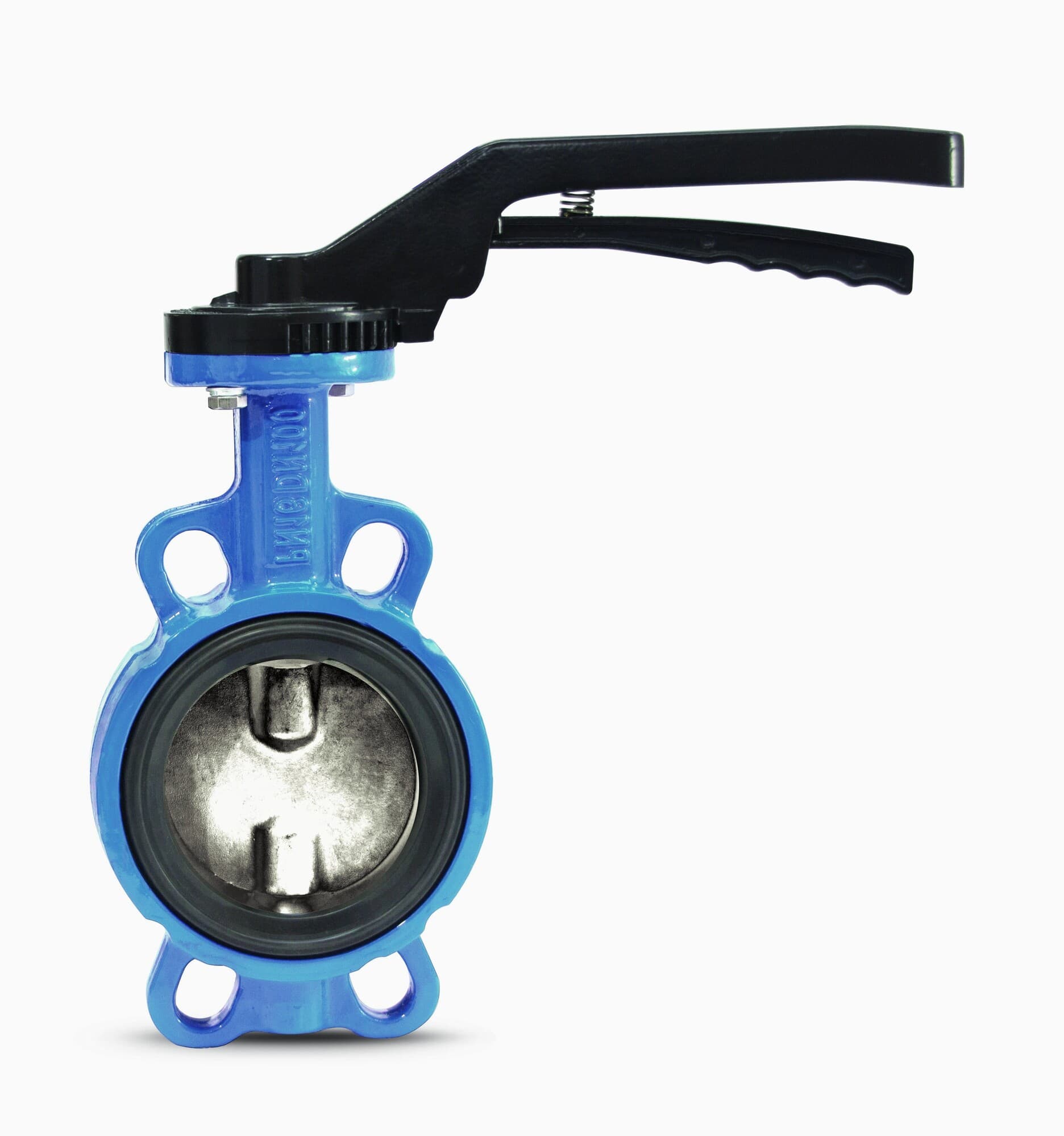

Затвор поворотный дисковый межфланцевый 3550, Ду 080, Ру 16, с рукояткой, корпус-чугун, диск - чугун GGG50, уплотнение - EPDM

Характеристики

Вид рукоятки

Поворотная

Дополнительная информация

затвор имеет ремонтопригодную конструкцию|возможность заменить седловое уплотнение без применения специального инструмента|с рабочей средой контактируют только 2 детали - диск и уплотнение|монтаж поворотных затворов следует производить только между воротниковымифланцами по ГОСТ 33259-2015, тип 11|особая форма корпуса обеспечивает надежную фиксацию седлового уплотнения в посадочном месте|противовыбросная система штока позволяет заменять приводные устройства без снятия давления в трубопроводе

Комплектация

затвор с ручкой 3500|затвор с ручным редуктором 3500D|затвор с электроприводом 3500E|затвор с редуктором и с электроприводом 3500DE|затвор с пневмоприводом 3500P

Материал корпуса

Чугун

Преимущества

Различные материалы седлового уплотнения (EPDM, NBR, VITON)|Различные варианты материала диска|Конструкция затвора с двойным штоком обеспечивает минимальные потери давления|Герметичность перекрытия обеспечивается в обоих направлениях потока|Седловое уплотнение затвора служит одновременно прокладкой для установки между фланцами|Малая строительная длина, простота и надежность конструкции

Рабочее давление, бар

16

Сфера применения

cистемы водоснабжения|тепловые узлы|котельные|ТЭЦ|объекты нефтепереработки и нефтехимии|объекты пищевой промышленности|системы орошения|системы вентиляции и кондиционирования

Тип изделия

Затвор

Тип рабочей среды

Вода

Тип соединения

Межфланцевое

Тип управления

Рукоятка

Условный проход, мм

80
