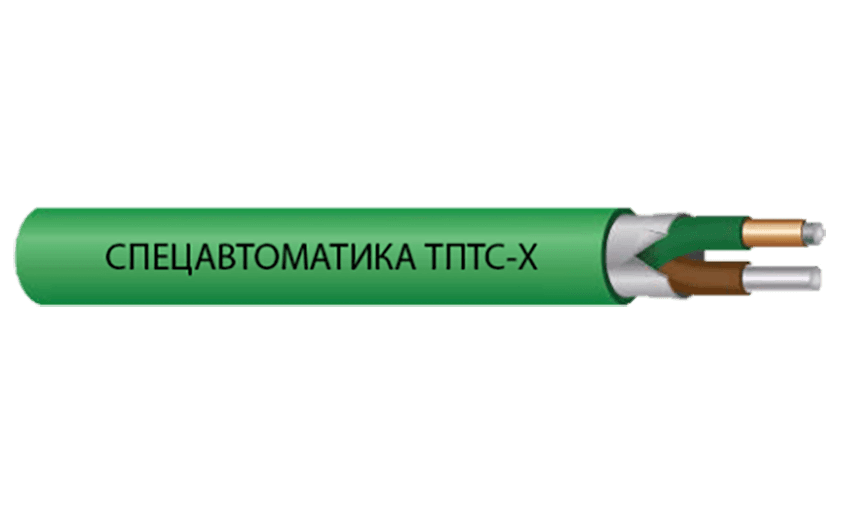

Термокабель ТПТС-Х 180/356, ИП102/104-2-H

Термокабели серий ТПТС и ТПТС-Х (термокабель с подтверждением температуры срабатывания) имеют функцию защиты от ложных срабатываний при замыкании проводников термокабеля в нормальных условиях из-за механического повреждения. Один из проводников термокабелей покрыт медью, другой – константаном. При замыкании проводников образуется термопара и производится измерение температуры. Интерфейсный модуль, к которому подключен термокабель, в реальном масштабе времени измеряет термо-ЭДС и температуру в точке замыкания проводников и сравнивает ее с порогом срабатывания. Если измеренная температура соответствует порогу срабатывания, то формируется и индицируется сигнал ''Пожар'', если температура при замыкании ниже порога срабатывания – формируется и индицируется сигнал неисправности ''Короткое замыкание''.
