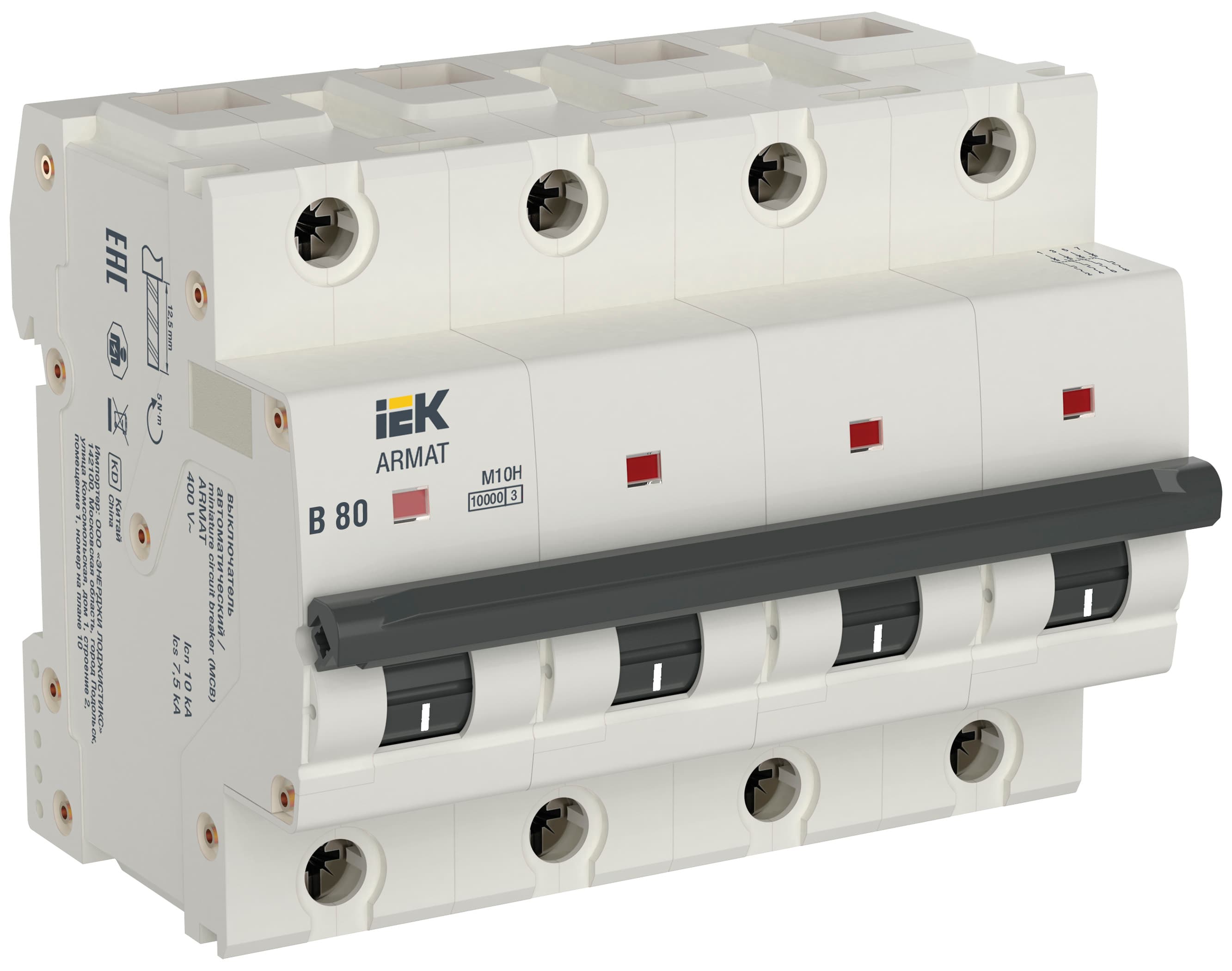

Выключатель автоматический M10H 4P B 80A
AR-M10H-4-B080
Под заказ · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Характеристики
- Код ТН ВЭД
- 8536209007
- Количество модулей DIN
- 4
- Количество силовых полюсов
- 4
- Напряжение, В
- 380
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 10
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 80
- Преимущества
- Механизм свободного расцепления с мгновенной коммутацией|Увеличенная присоединительная способность выводов - до 50 мм2|Напайки контакт-деталей на подвижном и неподвижном контактах|Дугоотводящая омедненная ферромагнитная скоба|Две дугогасительные камеры с 24 пластинами в совокупности|Номинальный момент затяжки клемм 5 Нм|Дугогасительный кокон|Увеличенная прочность корпуса|Подключение до 4 дополнительных устройств серии AUX|Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено|Дополнительный изоляционный кожух
- Род тока
- Переменный (AC)
- Способ монтажа
- DIN-рейка
- Тип изделия
- Выключатель автоматический модульный
- Тип расцепителя
- Электромагнитный,тепловой
- Характеристика эл.магнитного расцепителя
- B
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.856 кг | 0.109 м | 0.083 м | 0.046 м | 0.001 м.куб. |
Документы
303эп-14-2-7 от 29.12.2025
ЕАЭС N RU Д-CN.РА02.В.68901/26
ЕАЭС RU С-CN.АЯ46.В.50797/26
303эп-14-2-7 от 29.12.2025
ЕАЭС N RU Д-CN.РА02.В.68901/26
ЕАЭС RU С-CN.АЯ46.В.50797/26
Схема подключения
Габаритный чертеж
AutoCad (DWG-формат)
3D-модель (STEP-формат)
Краткое руководство по эксплуатации
Листовка
