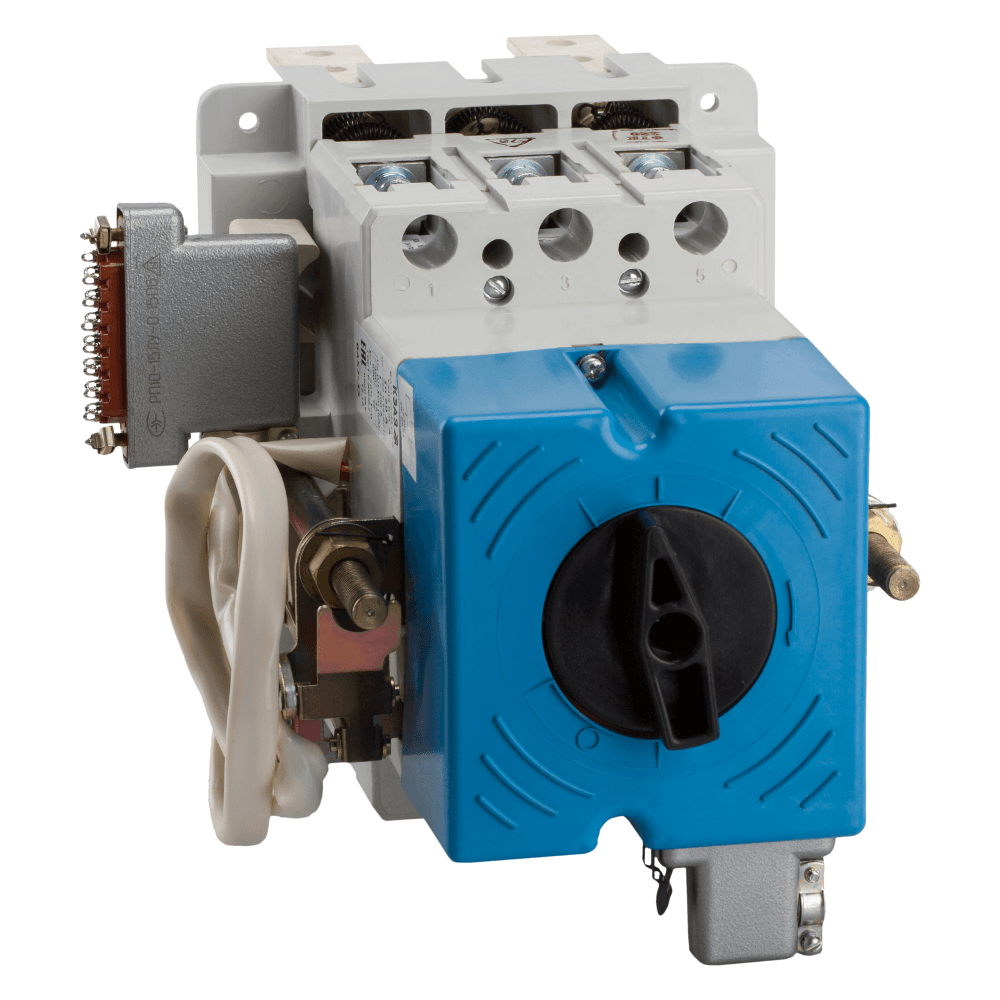

Выключатель автоматический ВА57-35-341870-100А-1250-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3

Характеристики

Вид привода

Электромагнитный

Включено в реестр промышленной продукции РФ

10385149

Высота, мм

259

Глубина, мм

334

Диапазон рабочих температур

от -60 до +40

Исполнение

Выдвижное

Климатическое исполнение

УХЛ3

Количество силовых полюсов

3

Комплектность

Нет

Крепление

Винтовое

Максимальное сечение подключаемого кабеля, мм2

185

Масса, кг

7.2

Напряжение, В

690

Напряжение и род тока дополнительного расцепителя

НР230AC/220DC

Напряжение и род тока электропривода

230В AC

Напряжение цепи управления (В)

230

Номинальная отключающая способность, кА (AC) (IEC/EN 60898)

15

Номинальный ток, А

100

Нормативный документ

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Предельная отключающая способность, кA

15

Регулировка теплового расцепителя

Нет

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP20

Сфера применения

Автоматические выключатели в литом корпусе

Схема автоматического выключателя

341870

Тип дополнительного расцепителя

Независимый расцепитель

Тип изделия

Выключатель автоматический в литом корпусе

Тип расцепителя

Электромагнитный,тепловой

Уставка срабатывания магнитного расцепителя (Im), А

1250

Частота, Гц

50/60

Ширина, мм

167
