Описание

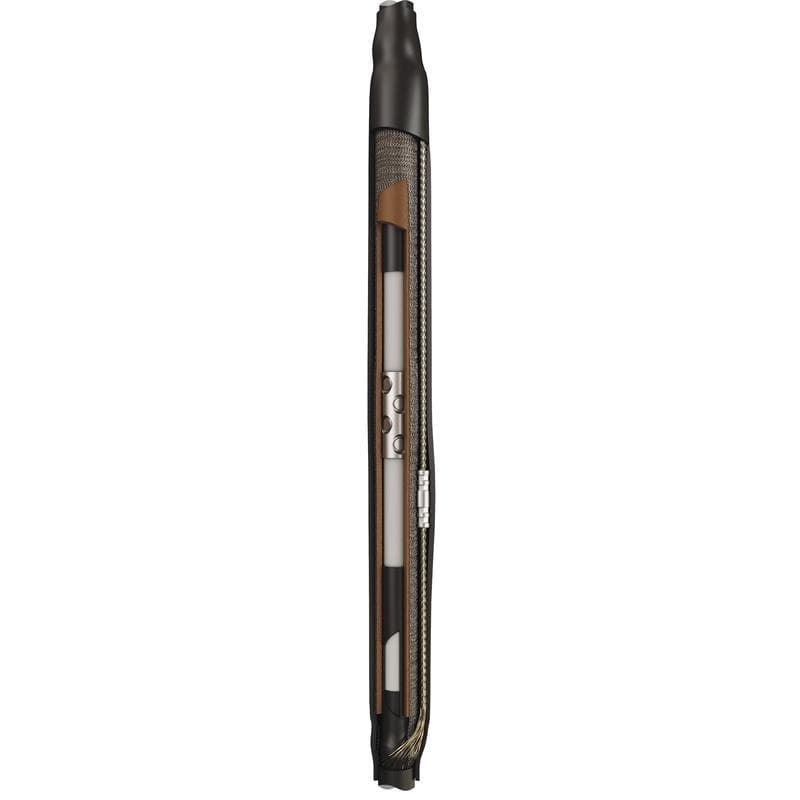

Предназначены для соединения одножильных кабелей - с изоляцией из сшитого полиэтилена и экраном из медных проволок. на напряжение 20кВ. Соответствует требованиям ГОСТ 13781.0-86. Типы монтируемых кабелей -(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа, провод перемычки, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно. В комплект муфты входят болтовые соединители на напряжение 35 кВ. Комплект поставки рассчитан для монтажа одной фазы кабеля. Высокое качество комплектующих и используемых композиционных материалов.
Характеристики
- Высота, мм
- 130
- Диапазон рабочих температур
- от -50 до +50
- Диапазон сечений
- 70-120
- Длина, мм
- 1120
- Дополнительная информация
- Типы монтируемых кабелей: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
- Код ОКПД2
- 27.90.12.120
- Код ОКПД 2
- 27.90.12.120
- Код ТН ВЭД
- 8547900000
- Количество жил
- 1
- Комплектация
- С болтовыми соединителями
- Марка
- ПСТ
- Масса, кг
- 2.5
- Материал изделия
- Термопластик негорючий
- Материал изоляции
- Сшитый полиэтилен
- Напряжение, В
- 20000
- Номинальное напряжение, кВ
- 20
- Нормативный документ
- ТУ 3599-006-97284872-2006
- Сечение жилы, мм2
- 120
- Способ монтажа
- Термоусадка
- Тип изделия
- Муфта соединительная
- Тип установки
- Для внутренней установки
- Цвет
- Черный
- Ширина, мм
- 130
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 2.583 кг | 1.12 м | 0.13 м | 0.13 м | 18.928 литр |
