Описание

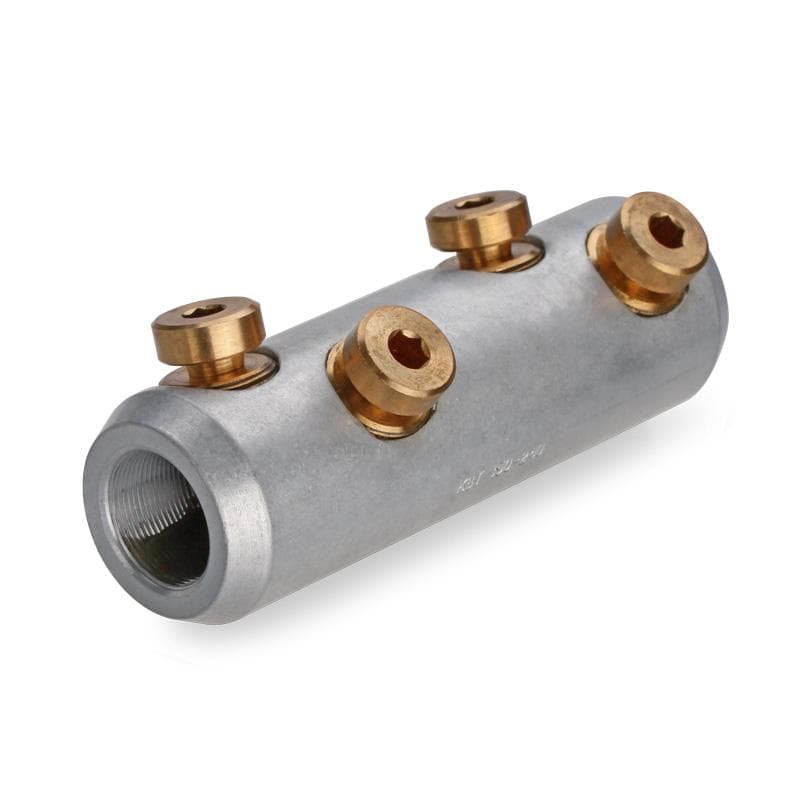

Предназначены для соединения кабельных жил напряжением до 35 кВ. Центрально симмтричное отверстие под кабельную жилу в корпусе соединителя способствует снижению потерь в контактном соединении. Торцевые фаски для сглаживания напряженности электрического поля, Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большое пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса - специальный алюминиевый сплав. Материал болтов - медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Соединители 'КВТ' имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт.
Характеристики
- Высота, мм
- 40
- Диаметр внутренний, мм
- 15
- Диаметр наружный, мм
- 27
- Диапазон сечений
- 70-120
- Длина, мм
- 100
- Дополнительная информация
- расположение болтов - угловое, материал болтов - медный сплав
- Код ОКПД2
- 27.33.13.120
- Код ОКПД 2
- 27.33.13.120
- Код ТН ВЭД
- 8535900008
- Масса, кг
- 0.1
- Материал жилы
- Медь
- Материал изделия
- Медь
- Наличие изоляции
- Нет
- Напряжение, В
- 35000
- Номинальное напряжение, кВ
- 35
- Нормативный документ
- ТУ 3449-009-97284872-2006
- Покрытие
- Без покрытия
- Резьба
- М14x1
- Сечение жилы, мм2
- 120
- Способ монтажа
- На винты
- Сфера применения
- Соединение любого типа кабельных жил
- Тип изделия
- Соединитель болтовой
- Цвет
- Серый
- Ширина, мм
- 40
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.224 кг | 0.1 м | 0.027 м | 0.033 м | 0.089 литр |
| 2 | упЗавод | 10 | 1.55 кг | 0.2 м | 0.14 м | 0.03 м | 0.84 литр |
