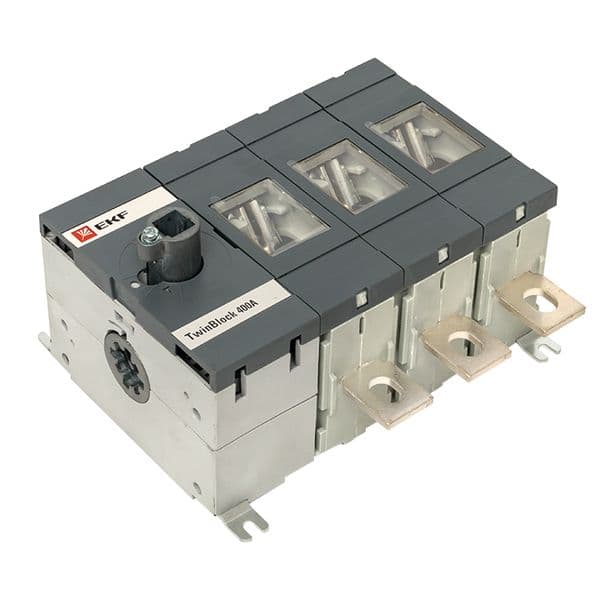

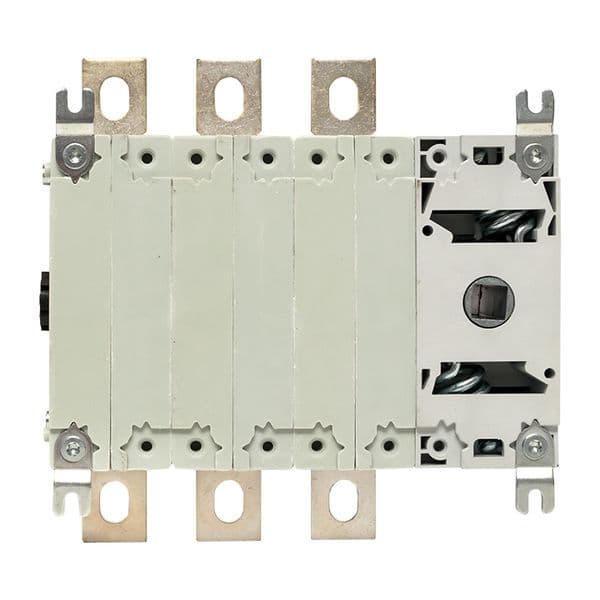

Рубильник 400A 3P без рукоятки управления TwinBlock
tb-s-400-3p
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Рукоятку необходимо приобретать отдельно. Для моделей без рукоятки предусмотрены два типа рукояток - выносная рукоятка для управления через дверь и рукоятка управления для прямой установки на рубильник. Выключатели-разъединители серии TwinBlock (модели 160 -800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.
Характеристики
- Вид рукоятки
- Без рукоятки
- Высота, мм
- 185
- Глубина, мм
- 105
- Диапазон рабочих температур
- от -25 до +40
- Дополнительная информация
- конструкция контактов ножевого типа обеспечивает самоочищение поверхностей при каждом включении|допускается установка дополнительных сигнальных контактов для контроля положения аппарата|рубильники серии twinblo позволяют выполнять переключение под высокой индуктивной нагрузкой|выносная рукоятка снабжена надежным уплотнителем для сохранения общей степени защиты шкафа|силовые зажимы рассчитаны на прямое подключение как медных шин так и кабелей с наконечниками
- Климатическое исполнение
- УХЛ3
- Код ОКПД2
- 27.12.23.190
- Код ТН ВЭД
- 8536508008
- Количество НЗ контактов
- 0
- Количество НО контактов
- 0
- Количество силовых полюсов
- 3
- Комплектация
- рубильник (выключатель нагрузки) без рукоятки или в комплекте|паспорт изделия|комплект метизов для установки
- Максимальное сечение подключаемого кабеля, мм2
- 240
- Масса, кг
- 2.2
- Наличие дополнительных контактов
- Нет
- Наличие дугогасительной камеры
- Да
- Напряжение, В
- 690
- Номинальный ток, А
- 400
- Нормативный документ
- ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
- Преимущества
- Механизм мгновенного разрыва контактов сводит к минимуму образование дуги при коммутации|Двойной видимый разрыв цепи гарантирует максимальную безопасность персонала при ремонтах линий|Возможность блокировки рукоятки навесным замком предотвращает случайное несанкционированное включение|Компактные габариты рубильника позволяют эффективно использовать монтажное пространство внутри шкафа
- Серия
- TwinBlock
- Способ монтажа
- Монтажная плата
- Степень защиты
- IP20
- Сфера применения
- вводно-распределительные устройства ВРУ|шкафы распределения силовые ШРС|главные распределительные щиты ГРЩ|комплектные трансформаторные подстанции КТП
- Тип изделия
- Рубильник
- Тип подключения
- Винтовое
- Ширина, мм
- 191

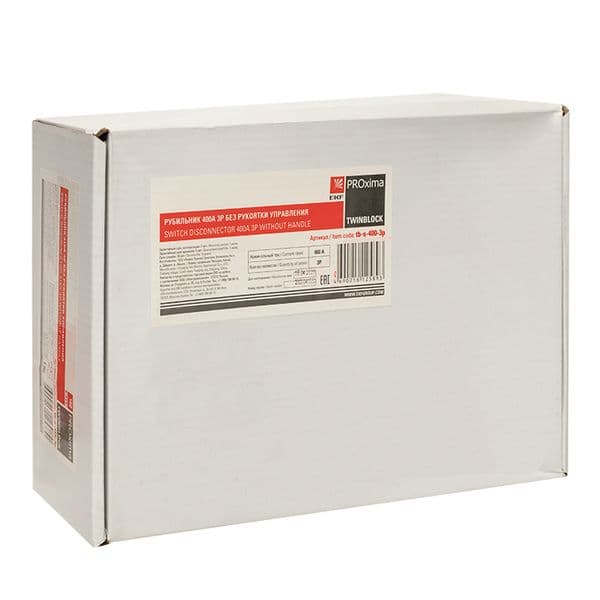

Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 2.869 кг | 0.202 м | 0.277 м | 0.109 м | 6.099 литр |
Документы
ЕАЭС N RU Д-CN.РА02.В.52979/25
ЕАЭС KG417/045.CN.02.02137
Паспорт
3D модель (формат step)
ЕАЭС N RU Д-CN.РА02.В.52979/25
ЕАЭС KG417/045.CN.02.02137
Руководство по эксплуатации
Паспорт
Страница каталога
3D модель (формат step)
