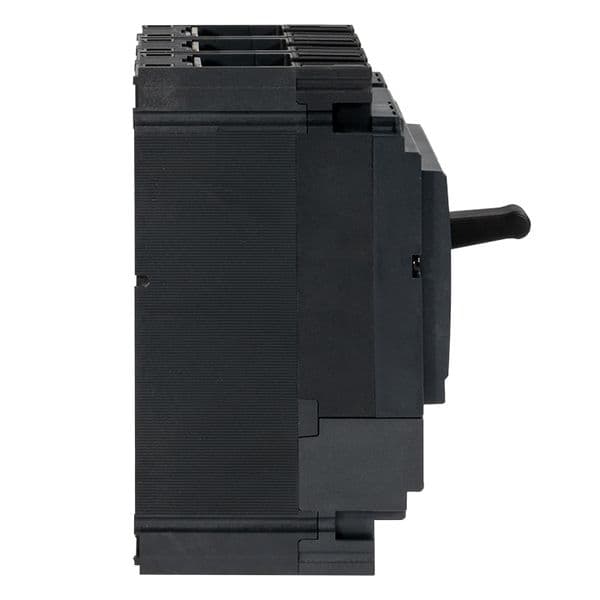

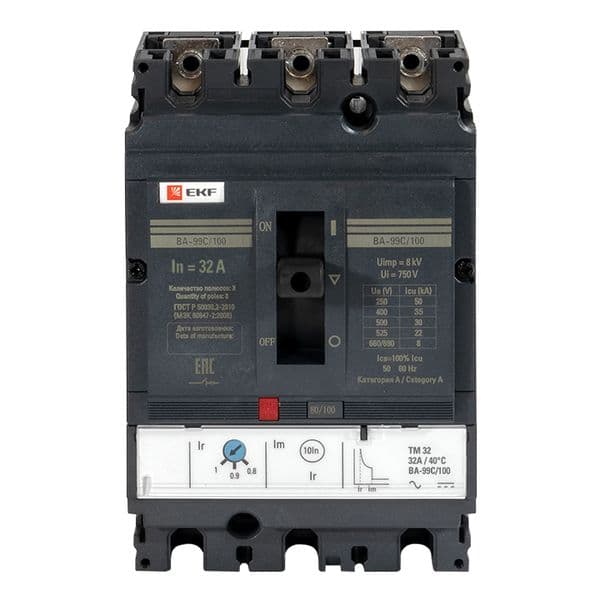

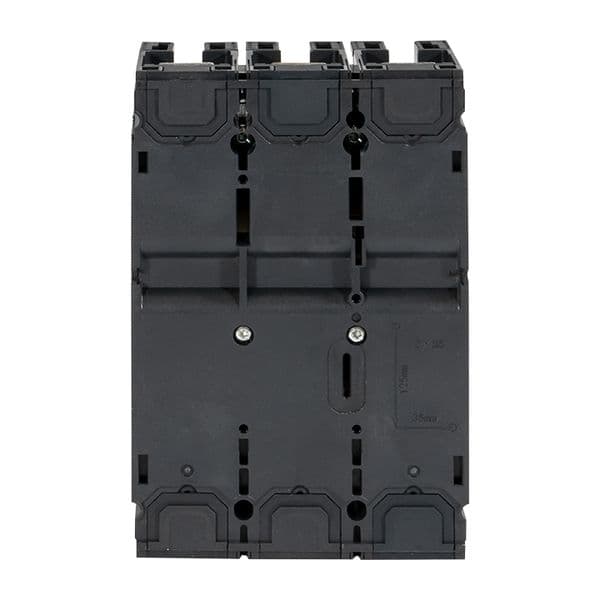

Выключатель автоматический ВА-99C 100/32А 3 полюса 35кА
mccb99C-100-32
Под заказ · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки ''Тест'' – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Характеристики
- Вид привода
- Ручной
- Высота, мм
- 175
- Гарантийный срок, мес
- 84
- Глубина, мм
- 130
- Диапазон рабочих температур
- от -40 до +55
- Исполнение
- Стационарное
- Климатическое исполнение
- УХЛ3
- Код ОКПД2
- 27.12.22
- Код ТН ВЭД
- 8536201007
- Количество силовых полюсов
- 3

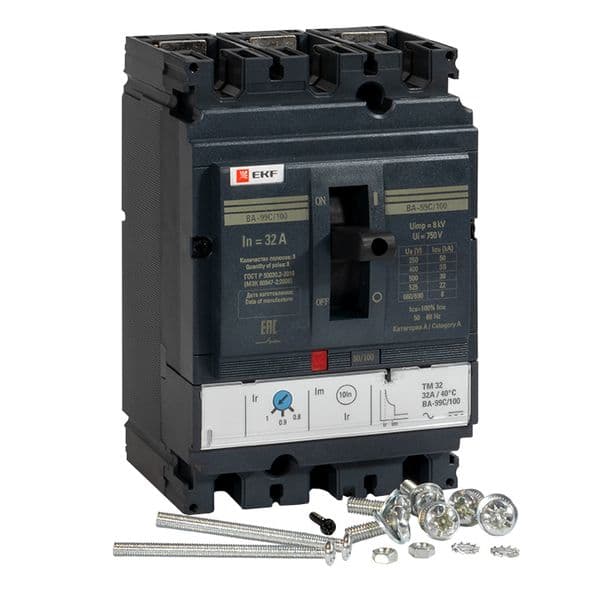

- Комплектация
- автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
- Масса, кг
- 1.833
- Напряжение, В
- 380
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 35
- Номинальная предельная отключающая способность Icu при AC 400В, кА
- 35
- Номинальная рабочая отключающая способность Ics при AC 400В, кА
- 35
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 32
- Нормативный документ
- ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
- Предельная отключающая способность, кА
- 36
- Преимущества
- Блок ротоактивных контактов с двумя дугогасительными камерами|Ics
- Род тока
- Переменный (AC)
- Серия
- ВА-99С
- Способ монтажа
- Монтажная плата
- Способ подключения
- Шинное
- Степень защиты
- IP30
- Сфера применения
- защита распределительных сетей
- Тип дополнительного расцепителя
- Нет
- Тип изделия
- Выключатель автоматический в литом корпусе
- Тип расцепителя
- Электромагнитный,тепловой
- Тип управления
- Рычаг
- Уставка срабатывания магнитного расцепителя (Im), А
- 320
- Частота, Гц
- 50
- Ширина, мм
- 125
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 1.807 кг | 0.184 м | 0.113 м | 0.138 м | 2.869 литр |
