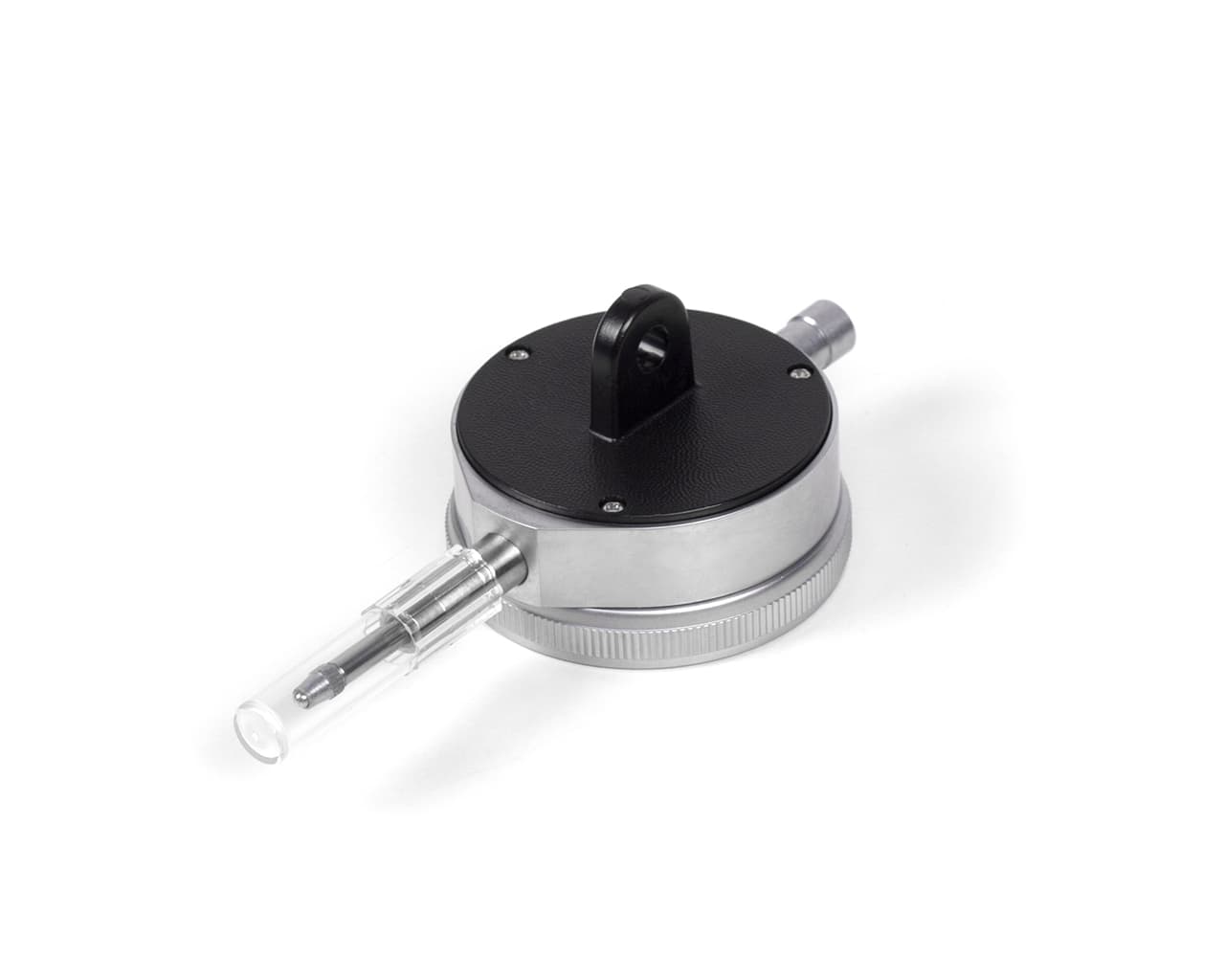

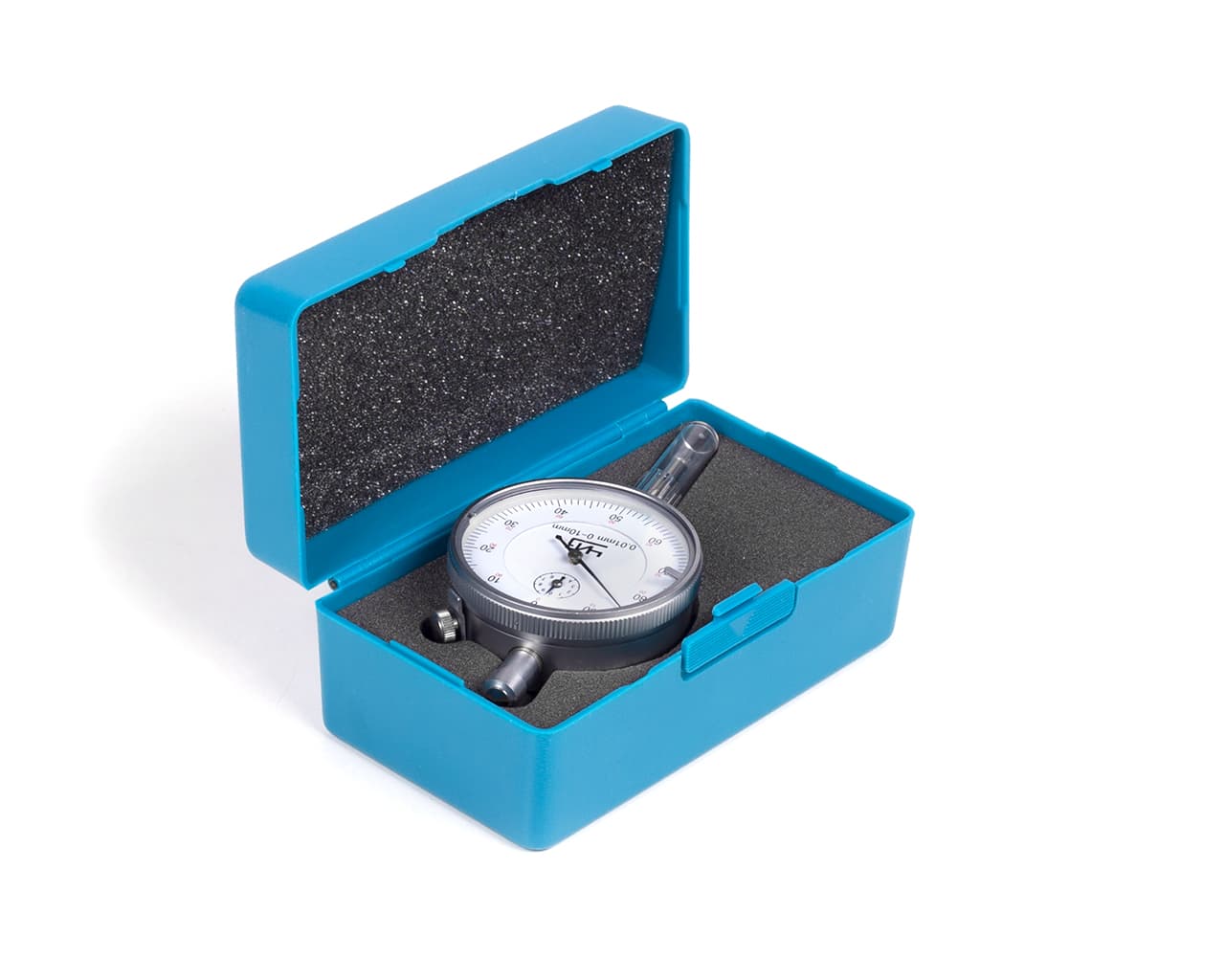

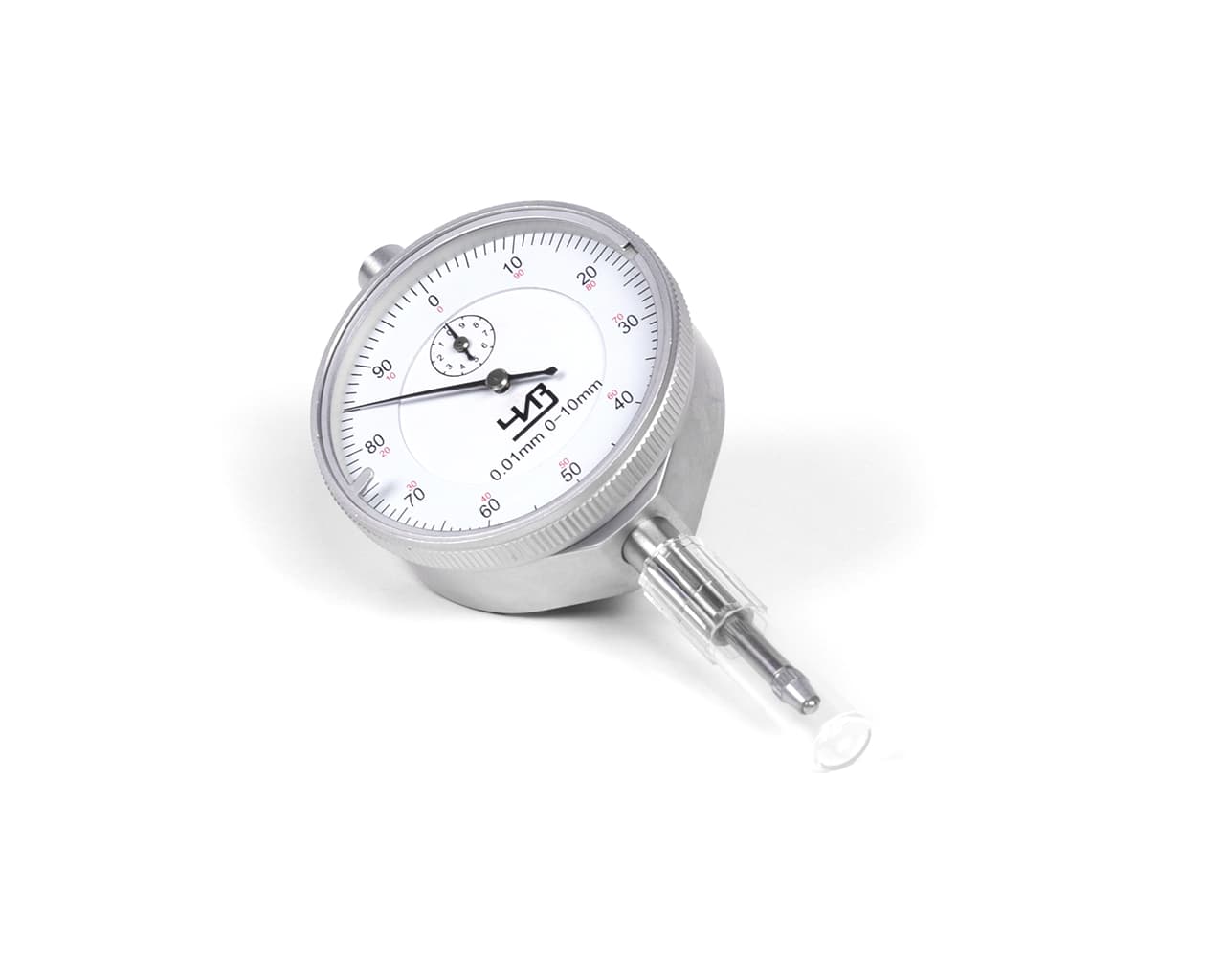

Индикатор часового типа ИЧ-10 0,01 с ушком (ГРСИ №40149-08)

Внесен в госреестр. Регистрационный № 40149-08. ГОСТ 577-68. Это многофункциональный инструмент, применяемый для измерения, а также для выявлений отклонений размеров деталей в серийном производстве. Кроме того, индикаторы применяются для проверки биения зубчатых колес, шкивов, шпинделей и других вращающихся деталей. Действие прибора основано на работе реечно-зубчатой и шестеренной передачи. Часовой индикатор состоит из корпуса, в котором через всю длинную втулку проходит измерительный стержень с зубчатой рейкой. Измерительной поверхностью является измерительный наконечник с запрессованным в него шариком. Индикатор типа ИЧ обладает стержнем, который перемещается параллельно шкале. Индикатор используется совместно с крепежным оборудованием, таким как стойки и штативы. Шкала индикатора имеет цену деления 0.01 мм. Диапазон измерений 0- 10 мм.
