Описание

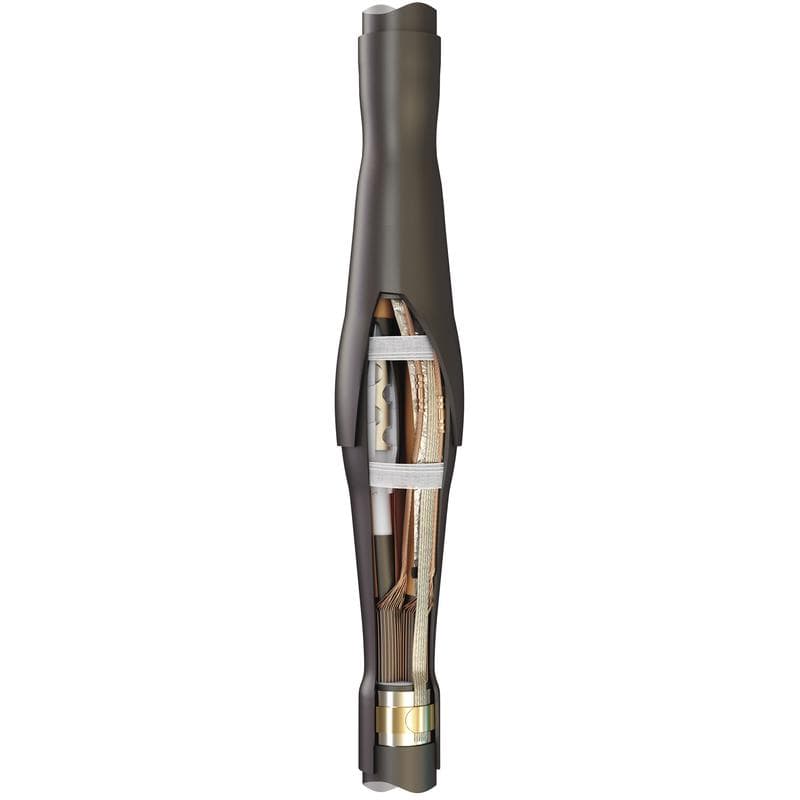

Предназначены для соединения 3-х жильных кабелей - с изоляцией из сшитого полиэтилена и экраном из медных проволок, с броней или без брони на напряжение 6 и 10 кВ. Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт. Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля. Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления. Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа. Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля. Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.
Характеристики
- Высота, мм
- 150
- Диапазон рабочих температур
- от -50 до +50
- Диапазон сечений
- 35-50
- Длина, мм
- 1220
- Дополнительная информация
- Без болтовых соединителей.
- Код ОКПД2
- 27.90.12.120
- Код ОКПД 2
- 27.90.12.120
- Код ТН ВЭД
- 8547900000
- Количество жил
- 3
- Комплектация
- Без болтовых соединителей
- Марка
- 3ПСт-10
- Масса, кг
- 3.29
- Материал изделия
- Термопластик негорючий
- Материал изоляции
- Сшитый полиэтилен
- Напряжение, В
- 10000
- Номинальное напряжение, кВ
- 10
- Нормативный документ
- ТУ 3599-006-97284872-2006
- Сечение жилы, мм2
- 50
- Способ монтажа
- Термоусадка
- Сфера применения
- Для оконцевания кабелей с изоляцией из сшитого полиэтилена.
- Тип изделия
- Муфта соединительная
- Тип установки
- Для внутренней установки
- Цвет
- Черный
- Ширина, мм
- 160
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 2.9 кг | 1.22 м | 0.16 м | 0.15 м | 29.28 литр |
