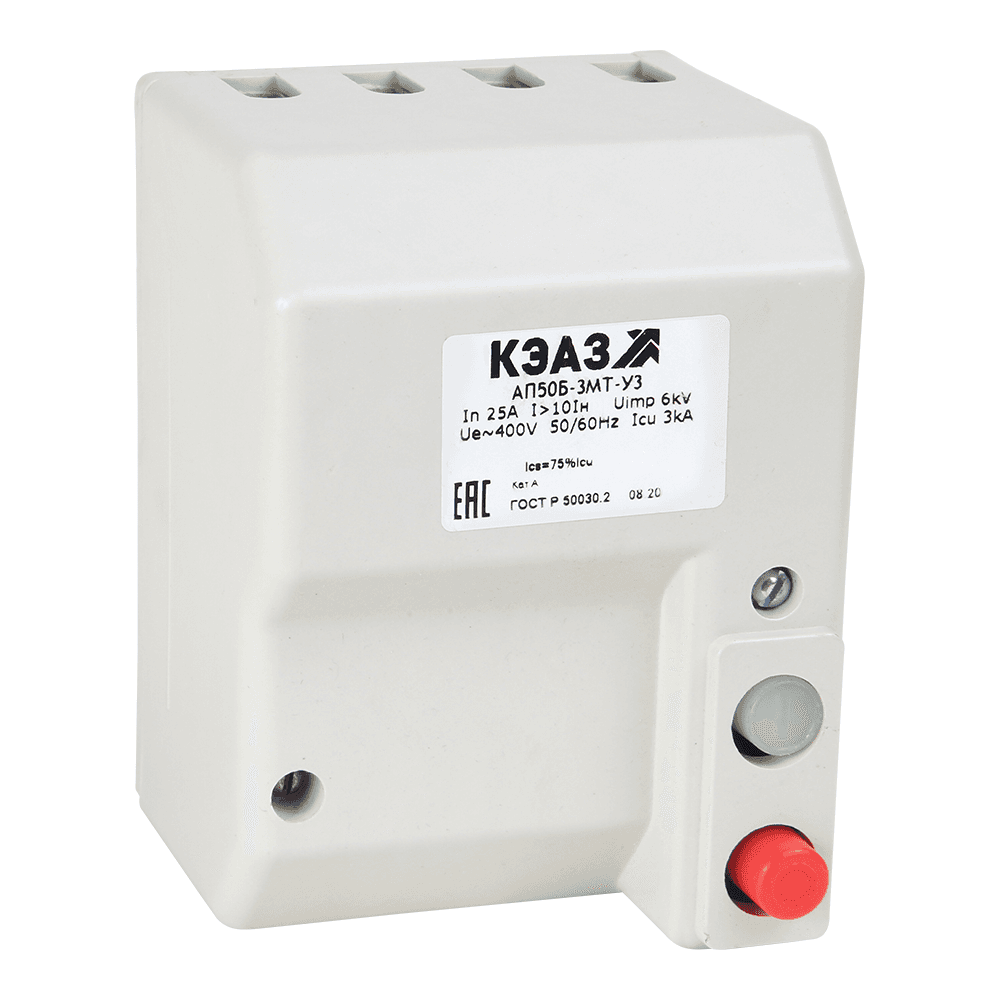

Выключатель автоматический АП50Б-3М3ТС-10А-10Iн-500AC-У3-АЭС

Характеристики

Вид привода

Ручной

Включено в реестр промышленной продукции РФ

10385136

Высота, мм

139

Глубина, мм

109

Диапазон рабочих температур

от -40 до +40

Исполнение

Стационарное

Климатическое исполнение

У3

Количество силовых полюсов

3

Комплектность

Нет

Крепление

Винтовое

Максимальное сечение подключаемого кабеля, мм2

6

Масса, кг

1.3

Напряжение, В

380

Напряжение и род тока дополнительного расцепителя

Расцепитель цепи управления (Iраб. 0.5А. Iсраб. 6А)

Номинальная отключающая способность, кА (AC) (IEC/EN 60898)

2

Номинальное напряжение, В

400

Номинальный ток, А

10

Нормативный документ

ГОСТ P 50030.2-2010

Предельная отключающая способность, кA

1.5

Преимущества

Регулировка теплового расцепителя|Российское производство|Возможность подключения проводников без кабельных наконечников|Температура эксплуатации от -40 до +40 градусов Цельсия|Дополнительная оболочка обеспечивает степень защиты IP54

Регулировка теплового расцепителя

Нет

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP20

Сфера применения

Автоматические выключатели в литом корпусе

Тип дополнительного расцепителя

Расцепитель цепи управления

Тип изделия

Выключатель автоматический в литом корпусе

Тип расцепителя

Электромагнитный,тепловой

Уставка срабатывания магнитного расцепителя (Im), А

10Iн

Частота, Гц

50/60

Ширина, мм

103
