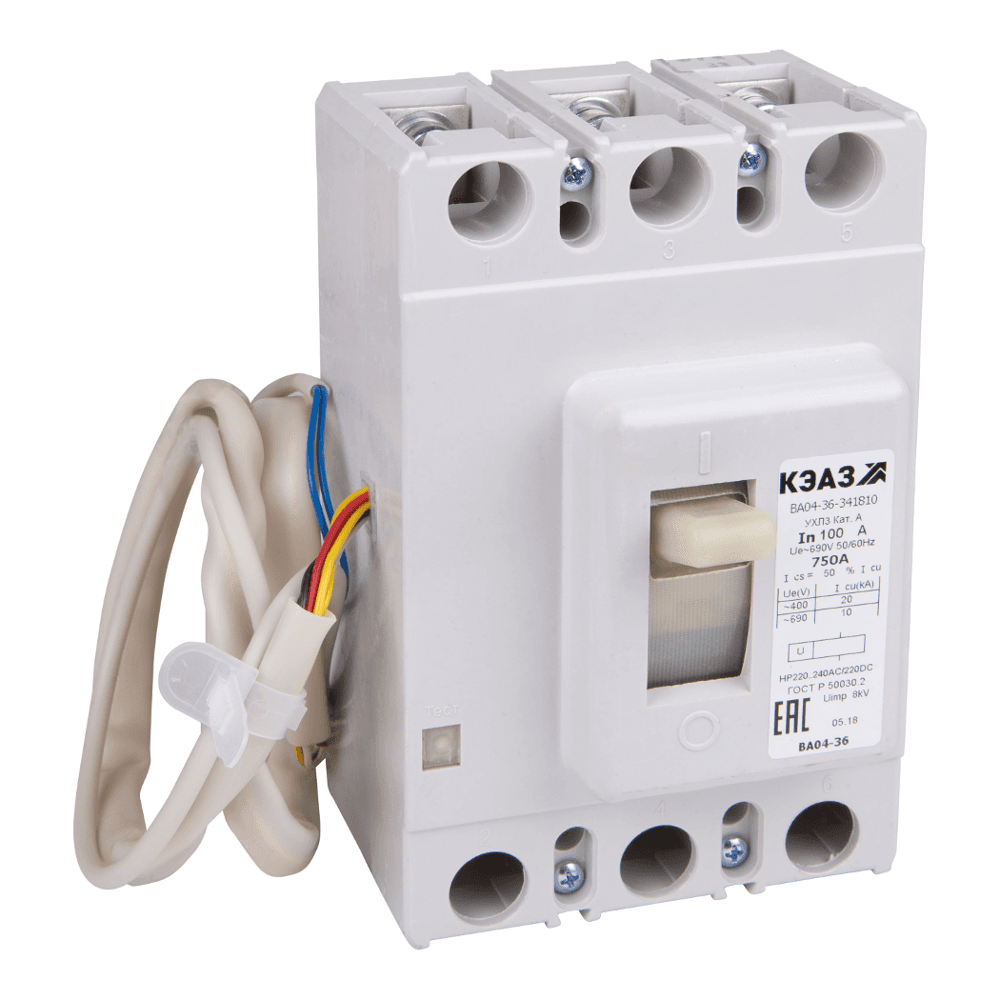

Выключатель автоматический ВА04-36-341810-100А-1250-690AC-НР220..240AC/220DC-УХЛ3

Характеристики

Вид привода

Ручной

Включено в реестр промышленной продукции РФ

10385141

Высота, мм

175

Глубина, мм

114

Диапазон рабочих температур

от -60 до +40

Исполнение

Стационарное

Климатическое исполнение

УХЛ3

Количество силовых полюсов

3

Комплектность

Нет

Крепление

Винтовое

Максимальное сечение подключаемого кабеля, мм2

35

Масса, кг

2.2

Напряжение, В

690

Напряжение и род тока дополнительного расцепителя

НР220-240AC/220DC

Номинальная отключающая способность, кА (AC) (IEC/EN 60898)

10

Номинальный ток, А

100

Нормативный документ

ГОСТ Р 50030.2, ТУ3422-047-05758109-2011

Предельная отключающая способность, кA

10

Преимущества

Российское производство|Применение в контактной системе экструдированных серебрографитовых контактов|Диапазон температуры эксплуатации от -60 до +55 градусов Цельсия|Широкий диапазон уставок электромагнитного расцепителя|Исполнения для цепей постоянного тока DC|Компактный габарит для номинальных токов 320 и 400 А

Регулировка теплового расцепителя

Нет

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP20

Сфера применения

Автоматические выключатели в литом корпусе

Схема автоматического выключателя

341810

Тип дополнительного расцепителя

Независимый расцепитель

Тип изделия

Выключатель автоматический в литом корпусе

Тип расцепителя

Электромагнитный,тепловой

Уставка срабатывания магнитного расцепителя (Im), А

1250

Частота, Гц

50/60

Ширина, мм

112
