DTR 1/6/1500 - устройство защитное

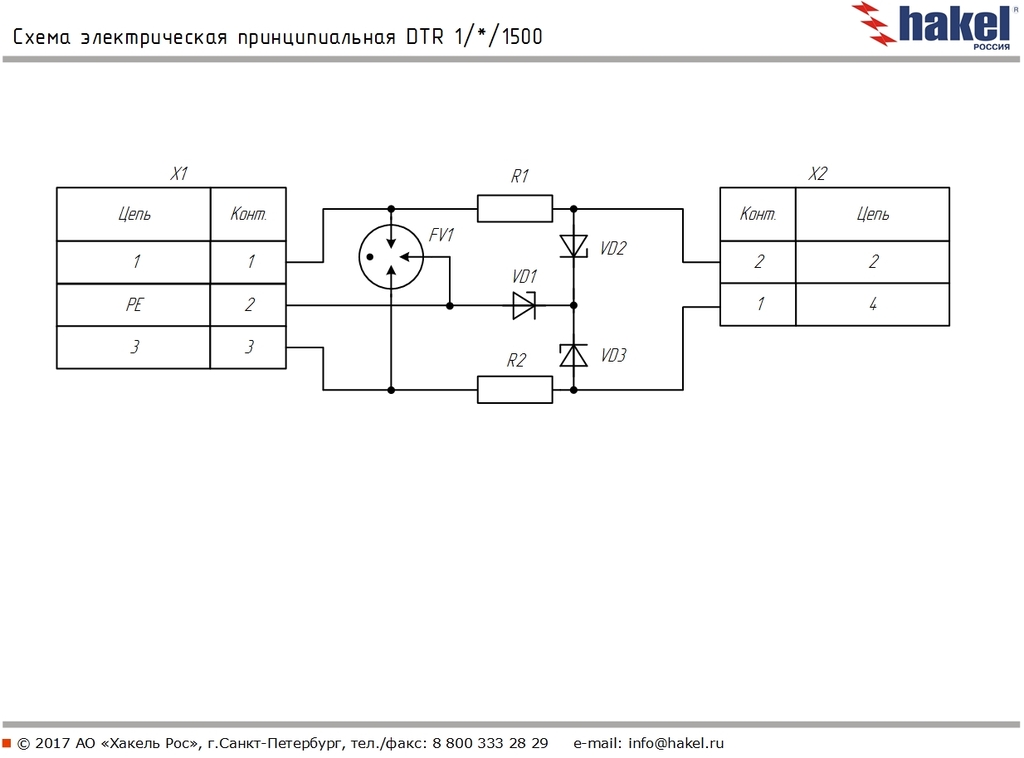

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uо — 6 В DC. IL — 250 мА. In(8/20) — 20 кА. В УЗИП применяются TVS-диоды с Рppm — 1500 Вт. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенные звездой в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Предназначено для защиты линий интерфейса RS-485. Устройство DTR 1/6/1500, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
