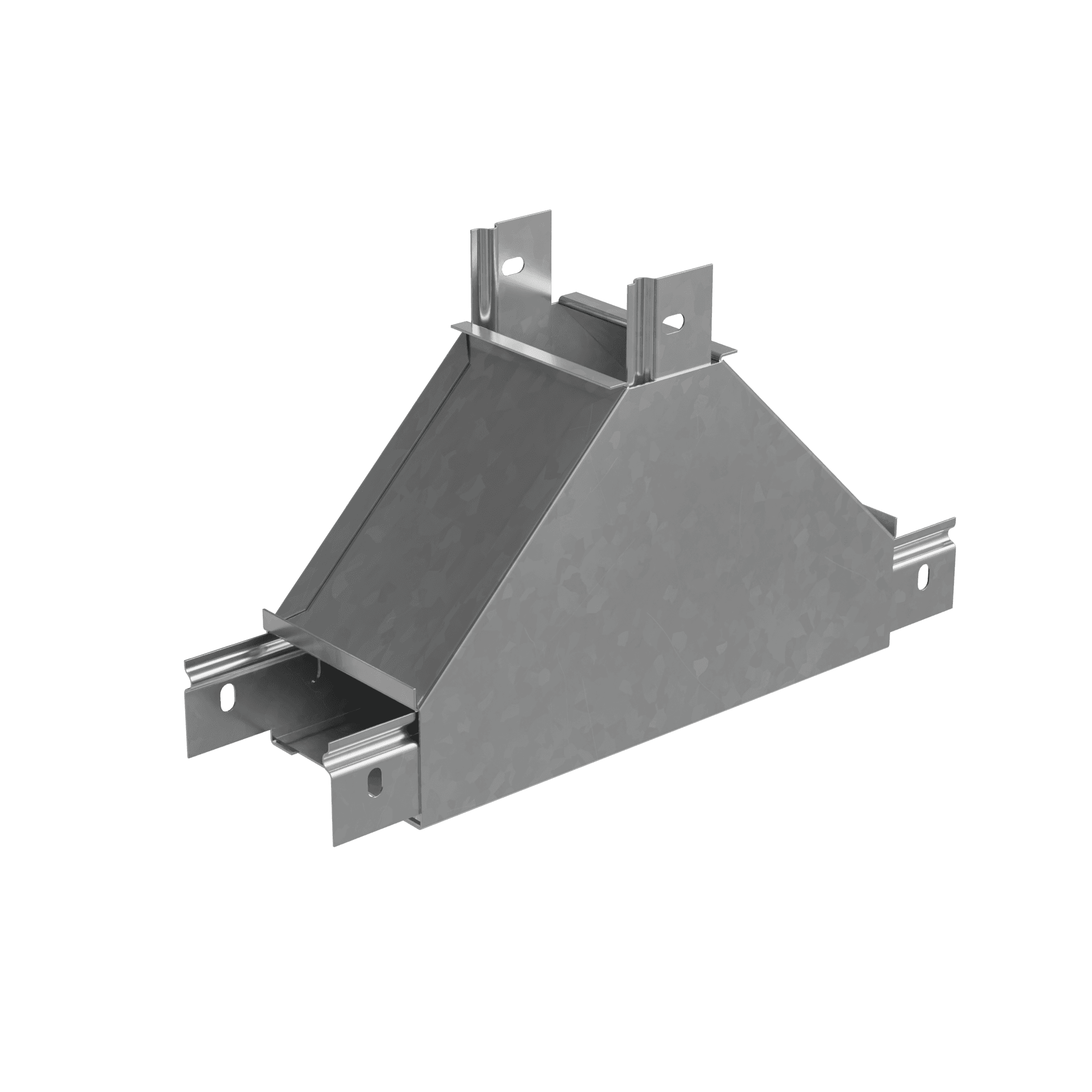

Т-отвод вертикальный вверх 50х200 мм ПЛЮС HD85
PL18192
Под заказ · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Т-отвод вертикальный вверх серии ''PLUS'' позволяет придерживаться заданных радиусов изгиба кабельной трассы при монтаже. Модификация изделия используется для отвода трассы вверх. Элемент рекомендовано применять c металлическим листовым лотком этой же серии шириной 200 мм и высотой борта 50 мм. Изделие оцинковано методом горячего погружения согласно ГОСТ 9.307-2021 и используется для монтажа в помещениях с высокой влажностью и низкой загрязненностью, под открытым небом и в слабокоррозийной среде, в соответствии с ГОСТ 15150-69. Т-отвод легко монтируется с помощью метизов. Специальные соединительные лепестки на корпусе секции обеспечивают необходимую жёсткость конструкции стыкового узла и целостность трассы.
Характеристики
- Высота, мм
- 50
- Климатическое исполнение
- О1/О4
- Код ОКПД2
- 25.11.23.119
- Код ТН ВЭД
- 7308905900
- Материал изделия
- Сталь
- Покрытие
- Горячий цинк
- Тип изделия
- Ответвитель T-образный
- Толщина материала изделия
- 1
- Ширина, мм
- 200
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 1.72 кг | 0.335 м | 0.2 м | 0.195 м | 0.013 м.куб. |
Документы
04ИДЮ128.RU.С02942
3D модель (формат stp)
04ИДЮ128.RU.С02942
2D чертеж (формат dwg)
2D чертеж (формат dwg)
3D модель (формат stp)

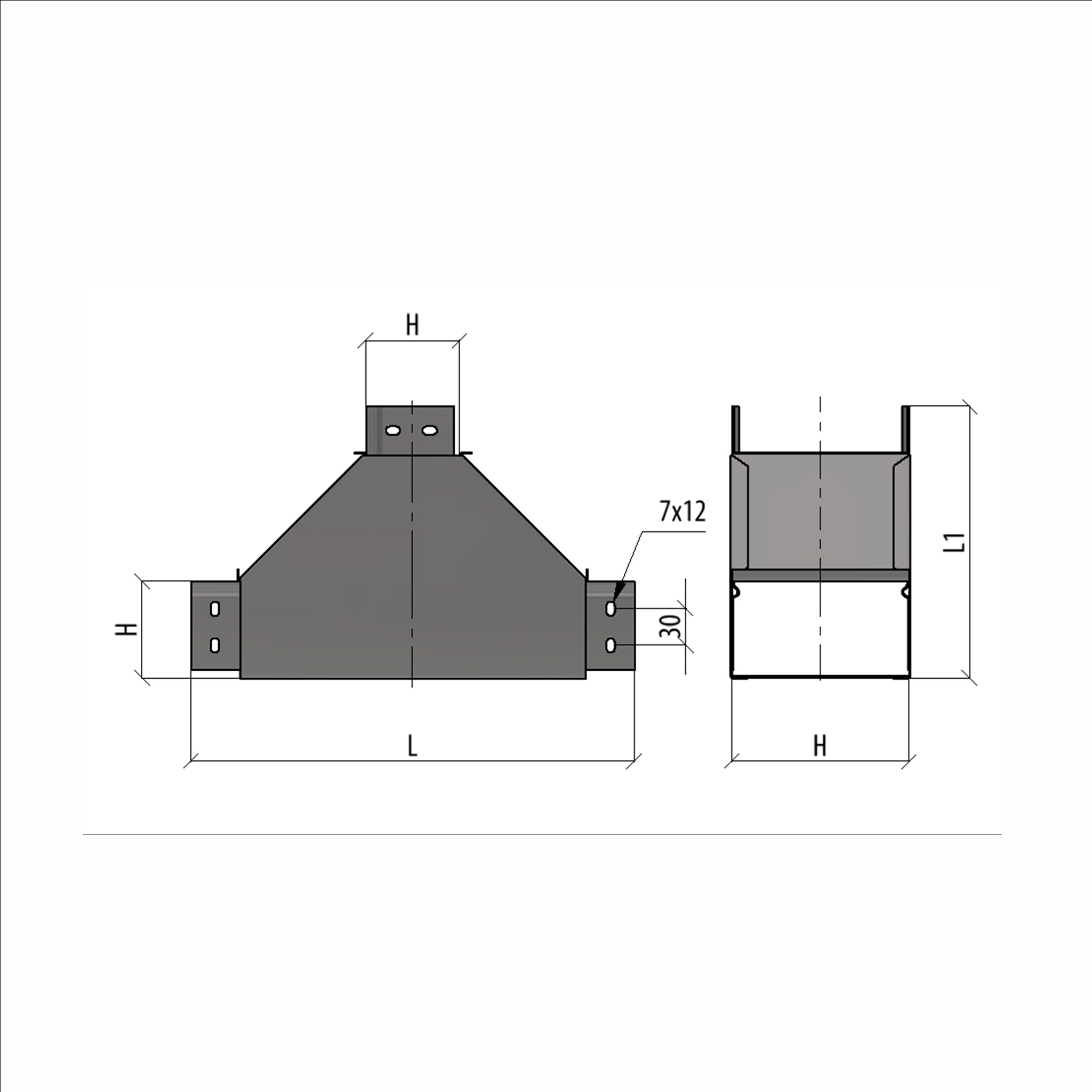

Чертеж
Листовые лотки ''Быстрый монтаж'' ПЛЮС уникальное соединение, увеличивающее скорость монтажа на 30%
2D чертеж (формат dwg)
2D чертеж (формат dwg)
