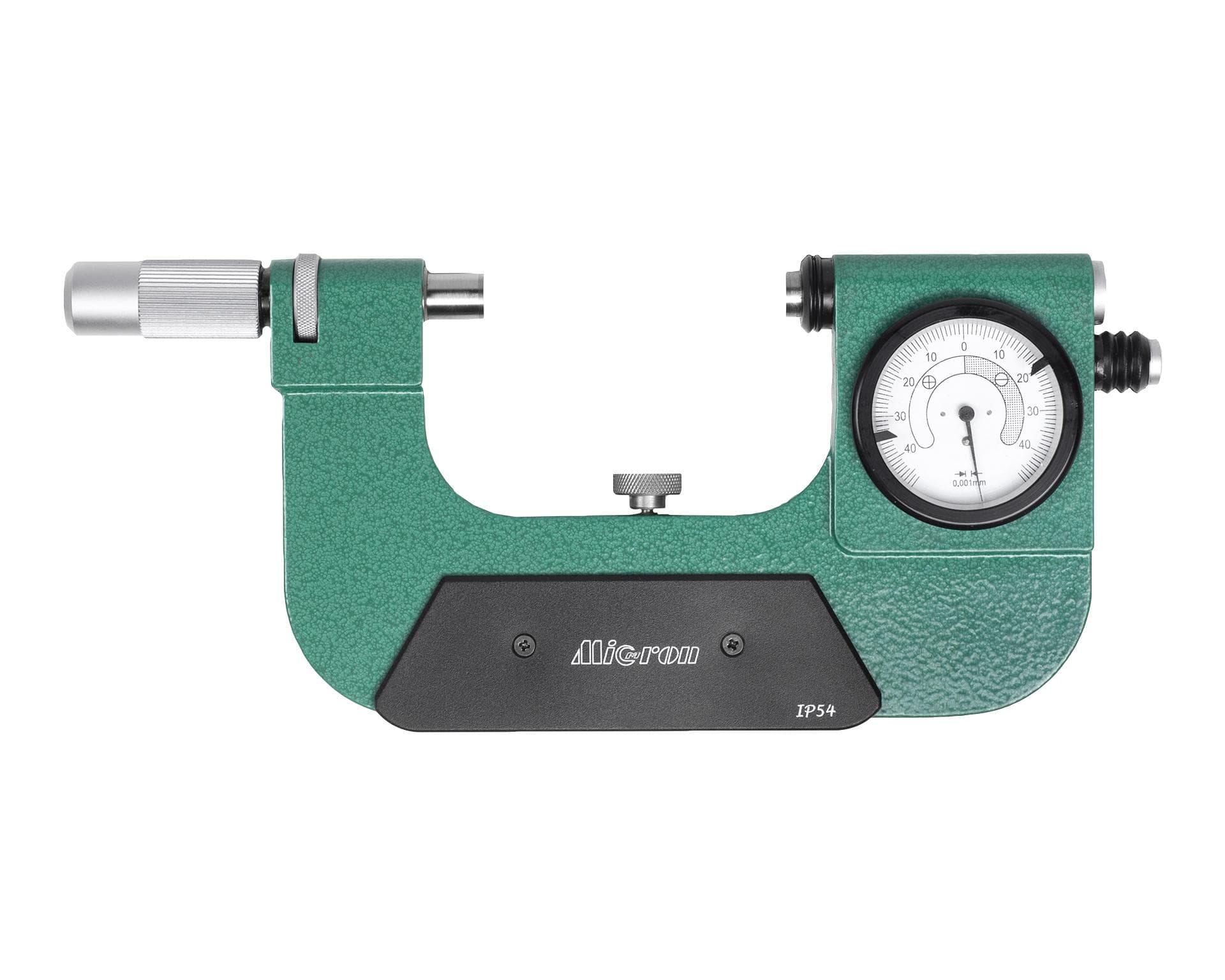

Скоба рычажная СР-75 0,001 +/-40 IP54 (ГРСИ №91454-24) с поверкой

Скобы рычажные типа СР (пассаметр) применяется для измерений линейных размеров прецизионных деталей методом сравнения с мерой в условиях массового производства точного приборостроения и машиностроения. Принцип действия основан на работе рычажно-зубчатого механизма, встроенного в корпус прибора. Скоба оснащена арретиром для отвода подвижной пятки, упором и, встроенным в корпус индикатором, с переставными указателями поля доступа. Рычажная скоба настраивается на размер измеряемой детали с помощью блока плоскопараллельных концевых мер, стрелка устанавливается на нулевое положение. Указатели на шкале выставляются на минимальный и максимальный размер. С помощью арретира отводится подвижная пятка и вставляется деталь, стрелка на шкале показывает отклонение от требуемого размера. Выход стрелки за пределы поля допуска в плюс указывает на исправимый брак, а в минус - на окончательный (неисправимый) брак.
