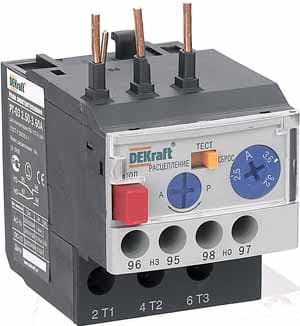

Реле электротепловое для контакторов 09-18A 2.50-3.60А РТ-03

Характеристики

Глубина, мм

53

Напряжение, В

690

Способ монтажа

Монтажная плата

Гарантийный срок, мес

36

Крепление

Винтовое зажимное

Масса, кг

0.15

Диапазон уставок реле, А

2.5-3.6

Степень защиты

IP20

Нормативный документ

ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005

Высота, мм

76

Ширина, мм

73

Климатическое исполнение

УХЛ4

Количество силовых полюсов

3

Количество НЗ контактов

1

Количество НО контактов

1

Тип изделия

Реле электротепловое токовое

Исполнение

Нереверсивное

Тип подключения

Винтовое

Максимальное сечение подключаемого кабеля, мм2

2.5

Номинальный ток, А

18

Преимущества

Двойная функция рычага тест легкая проверка работоспособности и индикация состояния контактов реле (среднее положение рычага обозначает перегрузку)|Два режима повторного включения - ручной и автоматический. Их можно переключить диском на лицевой панели|Исполнения на токи до 95А. Три типоразмера реле используются с контакторами от 9А до 95А|Дублирующий контакт катушки управления контактора существенно упрощает монтаж теплового реле под контактор. Если провод быстрого подключения не используется, то его можно откусить

Сфера применения

промышленные предприятия|производственные объекты|общественные и административные здания

Тип подключения силовой цепи

Винтовое соединение
