Описание

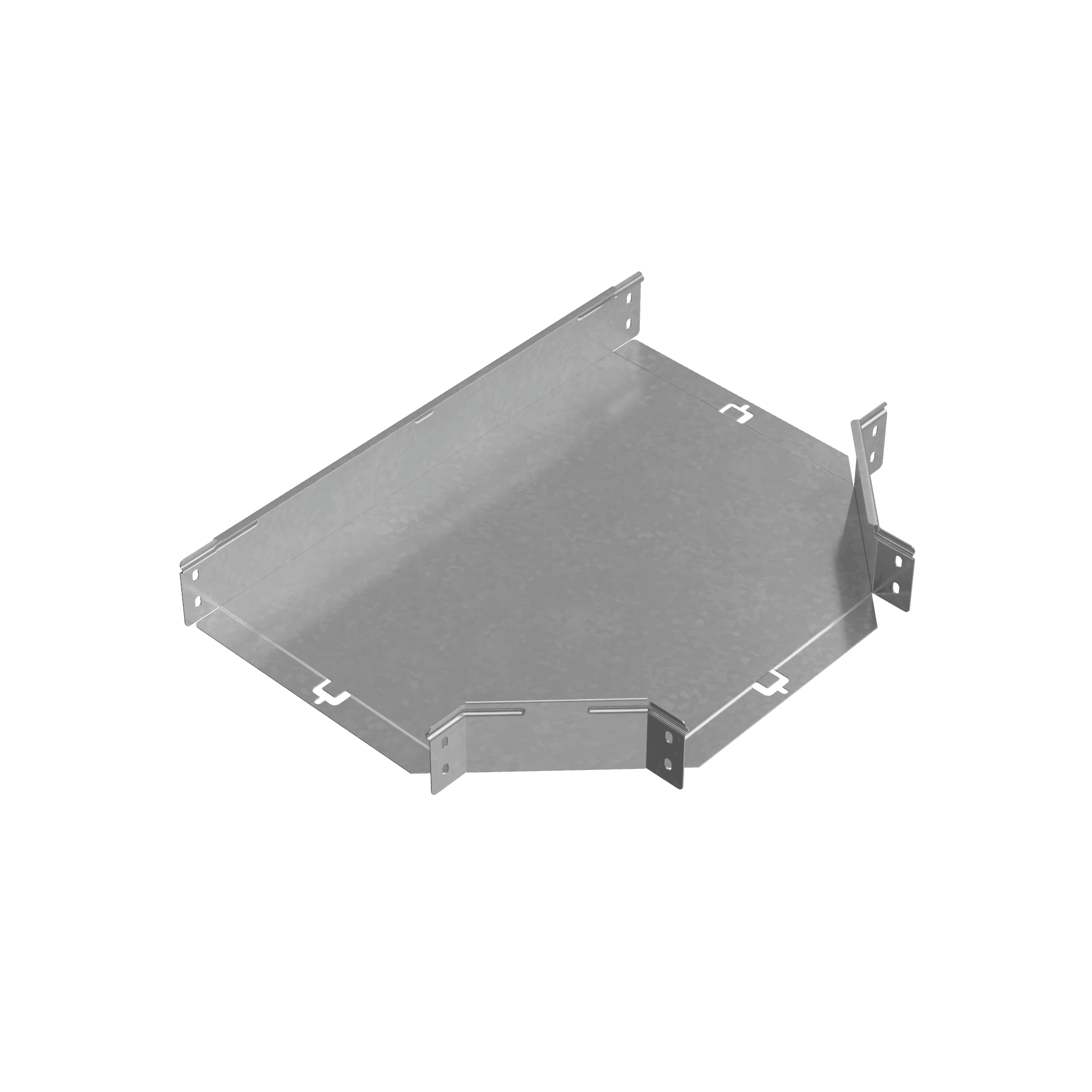

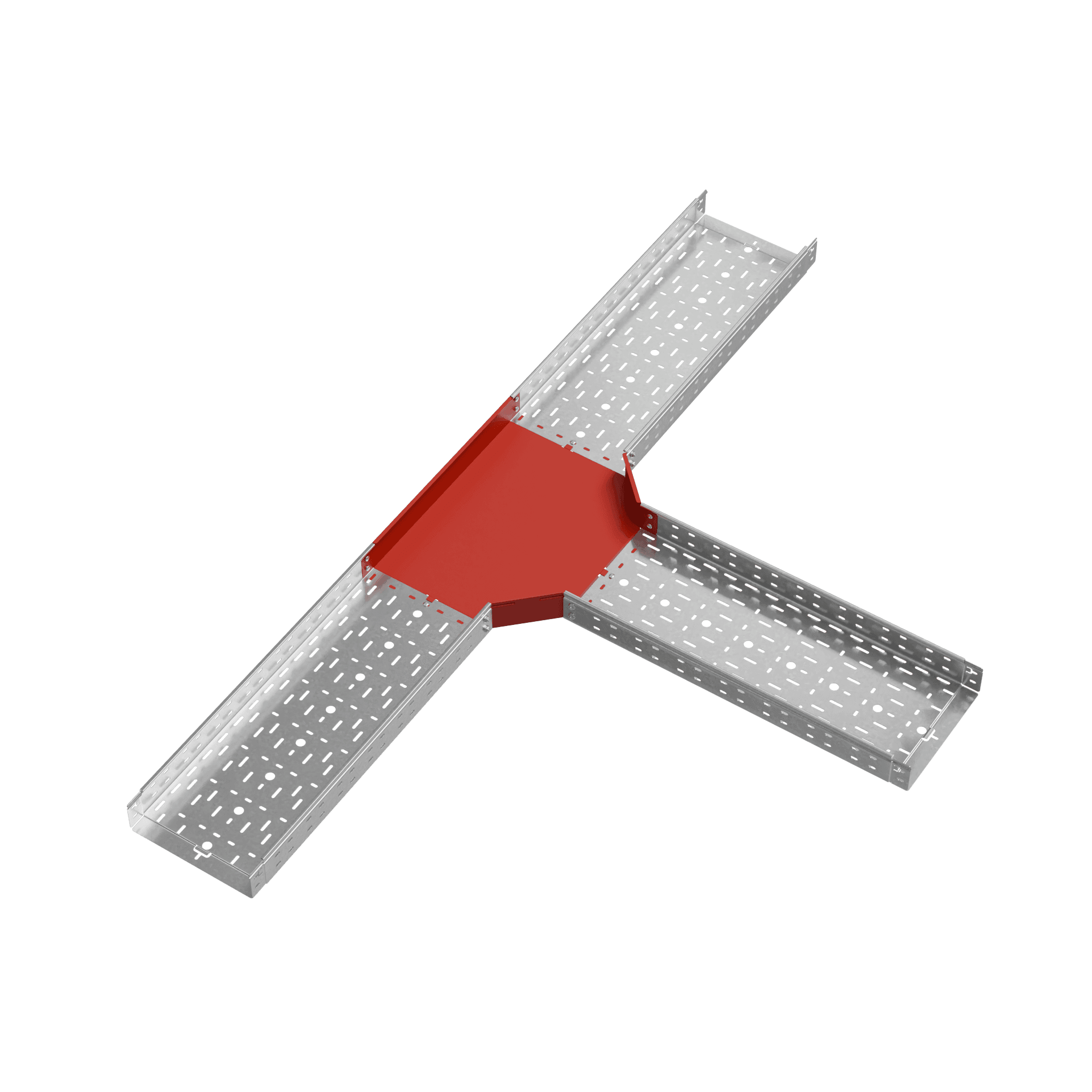

Т-отвод серии ''PLUS'' используется для создания ответвления трассы. Модификация изделия позволяет придерживаться заданных радиусов изгиба кабельной трассы при монтаже. Элемент рекомендовано применять c металлическим листовым лотком этой же серии шириной 300 мм и высотой борта 80 мм. Изделие оцинковано методом горячего погружения согласно ГОСТ 9.307-2021 и используется для монтажа в помещениях с высокой влажностью и низкой загрязненностью, под открытым небом и в слабокоррозийной среде, в соответствии с ГОСТ 15150-69. Специальные соединительные лепестки на корпусе секции обеспечивают необходимую жёсткость конструкции стыкового узла и целостность трассы.
Характеристики
- Высота, мм
- 80
- Климатическое исполнение
- О1/О4
- Код ОКПД2
- 25.11.23.119
- Код ТН ВЭД
- 7308905900
- Материал изделия
- Сталь
- Покрытие
- Горячий цинк
- Тип изделия
- Ответвитель T-образный
- Толщина материала изделия
- 1
- Ширина, мм
- 300
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 2.68 кг | 0.585 м | 0.445 м | 0.08 м | 0.021 м.куб. |
Документы
3D модель (формат stp)
04ИДЮ128.RU.С02942
04ИДЮ128.RU.С02942
2D чертеж (формат dwg)
2D чертеж (формат dwg)
3D модель (формат stp)
Чертеж
Листовые лотки ''Быстрый монтаж'' ПЛЮС уникальное соединение, увеличивающее скорость монтажа на 30%
2D чертеж (формат dwg)
2D чертеж (формат dwg)
