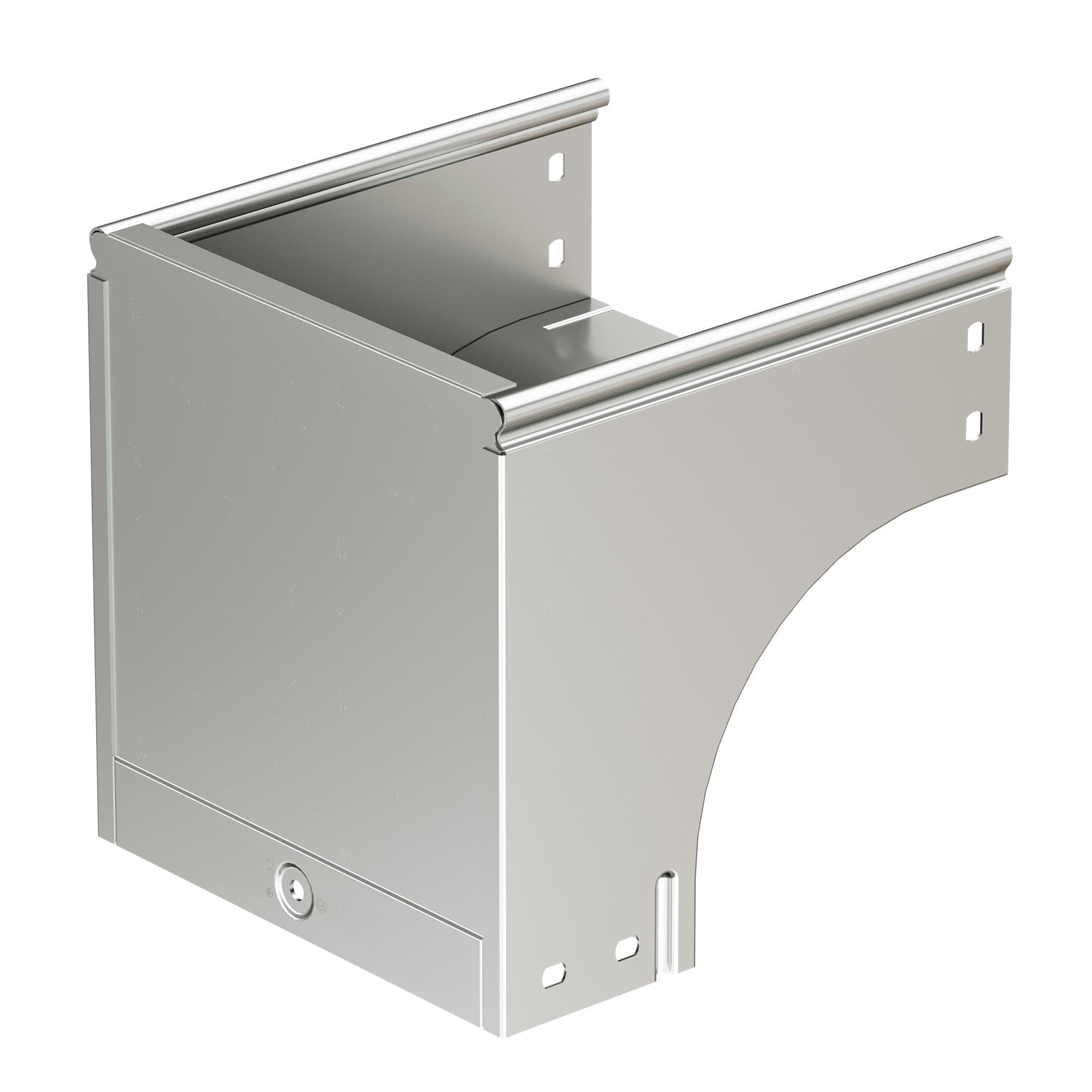

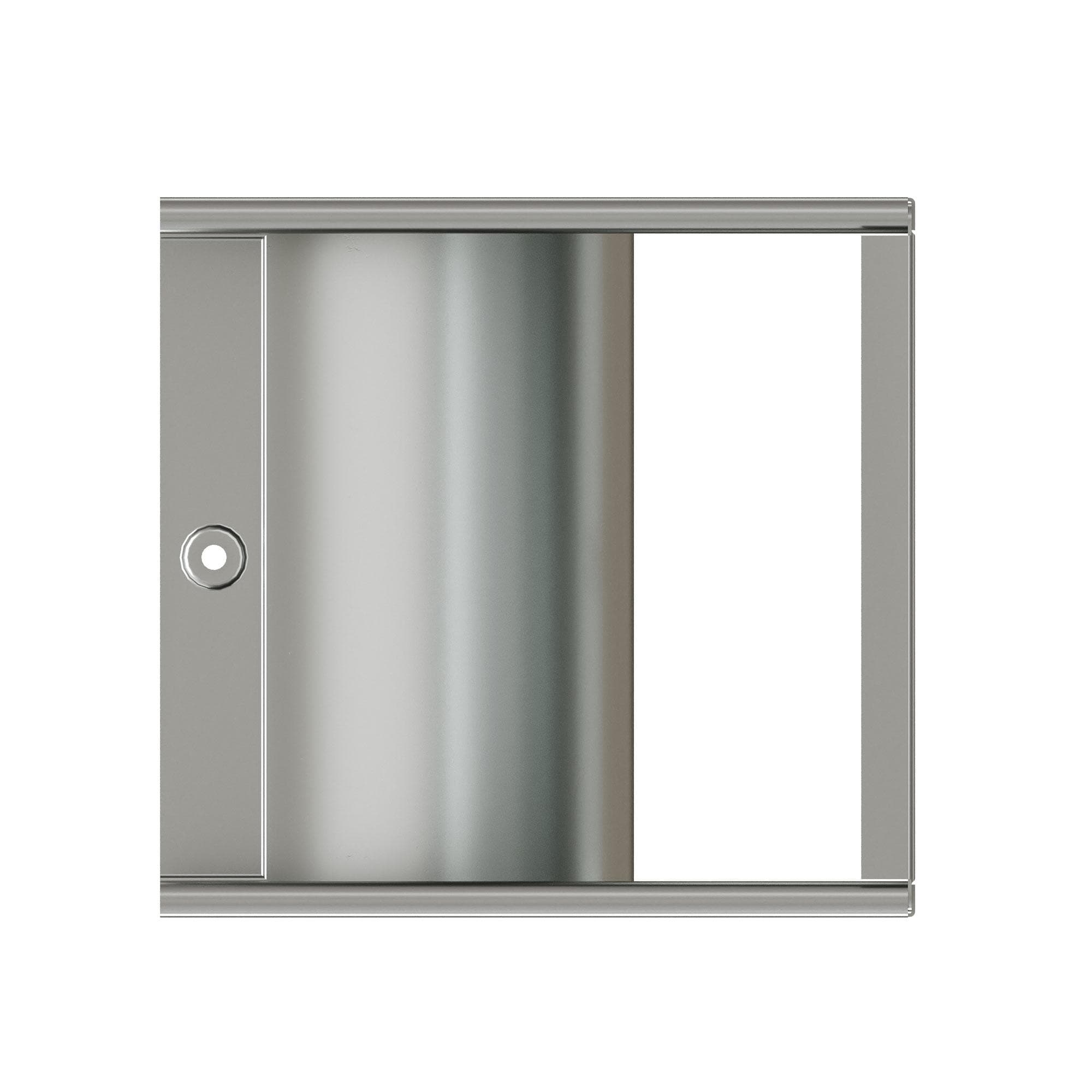

Угол CDV 90 вертикальный внешний 100/80 в комплекте крепежные элементы
Угол CDV 90 вертикальный внешний 100/80 в комплекте крепежные элементы соединительные пластины
37372KHDZ
Под заказ · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Лотки и аксессуары системы ''S5 Combitech'' применяются для построения кабельных трасс, в том числе сложного конструктива - с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 градусов вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол совместим с лотками шириной 100 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа - в комплект уже входят соединительные пластины и детали крепежа. Аксессуар выполнен в специальном исполнении ''Горячий цинк'', которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Характеристики
- Высота, мм
- 80
- Дополнительная информация
- толщина цинкового слоя не менее 55 мкм| 6 класс коррозионной стойкости
- Климатическое исполнение
- ОМ1, Т1, У1, УХЛ1, УХЛ5, ХЛ1
- Код GTIN
- 04660241101315
- Код ОКПД2
- 25.11.23.119
- Код ТН ВЭД
- 7326909807
- Комплектация
- 37303RHDZL - пластина GTO H80, цинк - ламельная - 4 шт.|37501R - никелированная пластина для заземления PTCE - 2 шт.|CM010610HDZ - винт с крестообразным шлицем М6х10, горячеоцинкованный - 20 шт.|CM100600HDZ - гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованная - 20 шт.
- Материал изделия
- Сталь
- Покрытие
- Горячий цинк
- Преимущества
- Поставляются в комплекте с крепежными элементами|Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора подходящего крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета количества и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Выполнено в исполнении горячий цинк с толщиной цинкового слоя от 55 мкм до 120 мкм, благодаря чему может применяться, например, в помещениях с высокой влажностью и низкой загрязненностью, в воздушных зонах городов и промышленных предприятий|Обеспечивают плавный изгиб трассы|Плавный поворот способствует сохранению целостности кабеля
- Рекомендованный проектный ассортимент
- Да
- Сфера применения
- помещения (или пространства) с умеренной частотой конденсации и умеренными загрязнениями от производственного процесса, с умеренным илисредним загрязнением SO2 (подземные парковки, производственные помещения, городская среда)
- Тип изделия
- Угол вертикальный внешний
- Толщина материала изделия
- 0.8
- Цвет
- Светло-серый
- Ширина, мм
- 100
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | упак | 1 | 1 кг | 0.2 м | 0.2 м | 0.1 м | 4 литр |
Документы
ПИСЬМО 697-260121
ПИСЬМО 697-260121
Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
"Система металлических лотков ""S5 Combitech""
Страница каталога
Видеоматериалы
Видеоинструкция по монтажу
Видеоматериалы

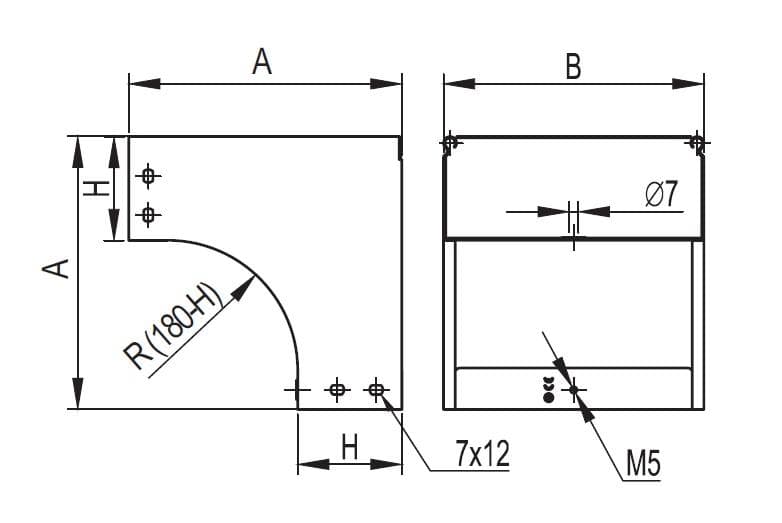

Чертеж
