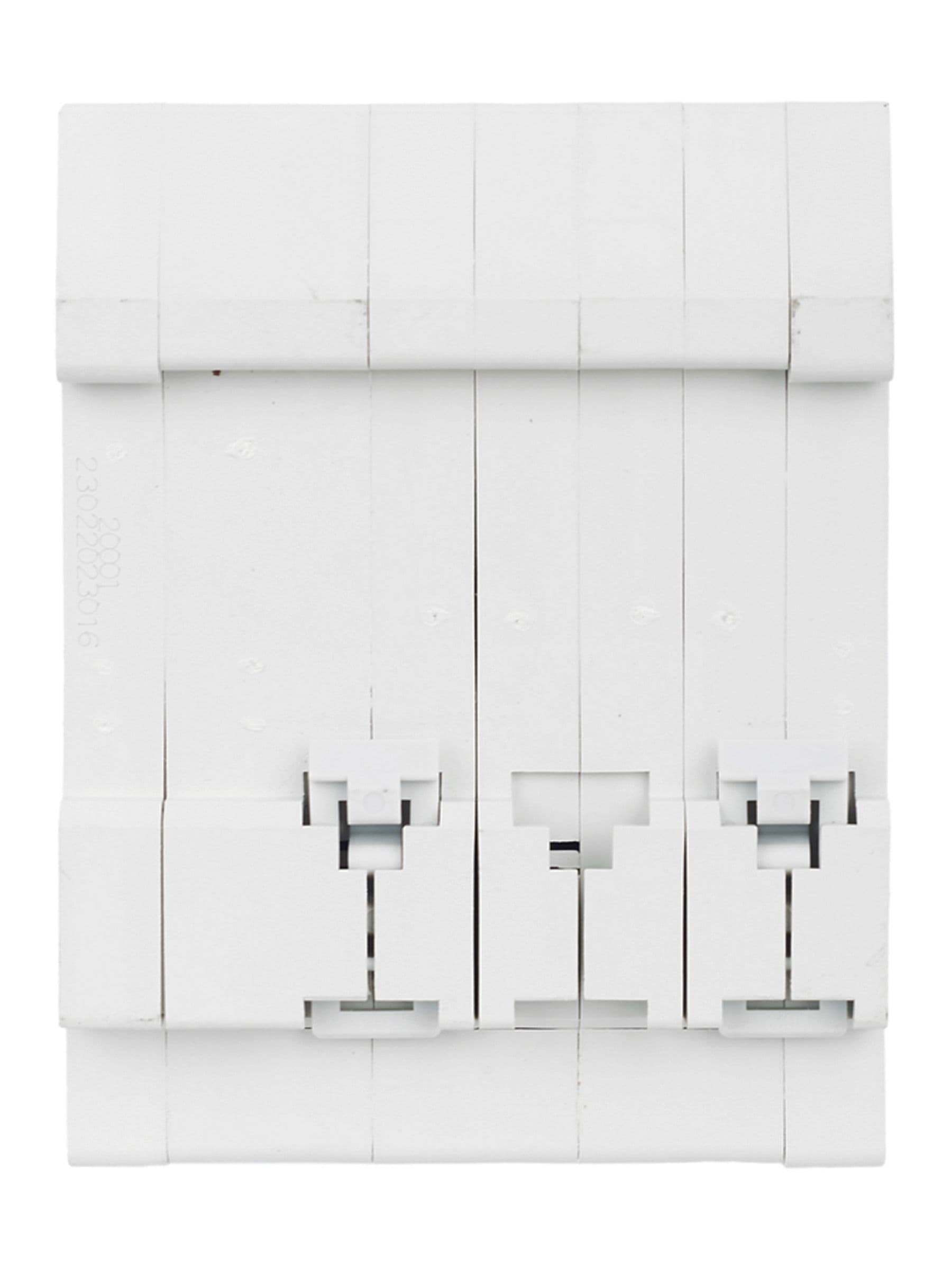

Выключатель автоматический дифференциальный 34 C16 30мА
MAD22-6-016-C-30
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Автоматические выключатели дифференциального тока предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока. Преимущества: Компактная конструкция автоматического выключателя. Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать АВДТ34 в качестве вводных автоматов защиты. Индикатор положения контактов. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения. Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения. Главные контакты АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки.
Характеристики
- Высота, мм
- 94
- Гарантийный срок, мес
- 84
- Глубина, мм
- 72
- Диапазон рабочих температур
- от -25 до +40
- Дифференциальный ток, мА
- 30
- Исполнение
- Стационарное
- Климатическое исполнение
- УХЛ3.1
- Код ТН ВЭД
- 8536201007
- Количество модулей DIN
- 4
- Количество силовых полюсов
- 3+N
- Максимальное сечение подключаемого кабеля, мм2
- 25
- Масса, кг
- 0.4
- Напряжение, В
- 380
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 6
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 16
- Нормативный документ
- ГОСТ Р 51327.1, ГОСТ Р 31225.2.2
- Предельная отключающая способность, кА
- 6
- Рекомендованный проектный ассортимент
- Да
- Род тока
- Переменный (AC)
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 15
- Степень защиты
- IP20
- Сфера применения
- Промышленное
- Тип монтажной рейки
- 35x15, 35x7.5
- Тип срабатывания по диф.току
- A
- Характеристика эл.магнитного расцепителя
- C
- Ширина, мм
- 72
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.444 кг | 0.095 м | 0.074 м | 0.074 м | 0.52 литр |
| 2 | УПАК4 | 30 | — | — | — | — | — |
| 3 | палета | 1680 | — | — | — | — | 1.31 м.куб. |
Документы
ЕАЭС N RU Д-CN.РА02.В.66430/26
ЕАЭС RU С-CN.АЯ46.В.49848/26
303эп-14-2-7 от 29.12.2025
303эп-14-2-7 от 29.12.2025
ЕАЭС N RU Д-CN.РА02.В.66430/26
ЕАЭС RU С-CN.АЯ46.В.49848/26
Схема подключения
Габаритный чертеж
AutoCad (DWG-формат)
3D-модель (STEP-формат)
Краткое руководство по эксплуатации
