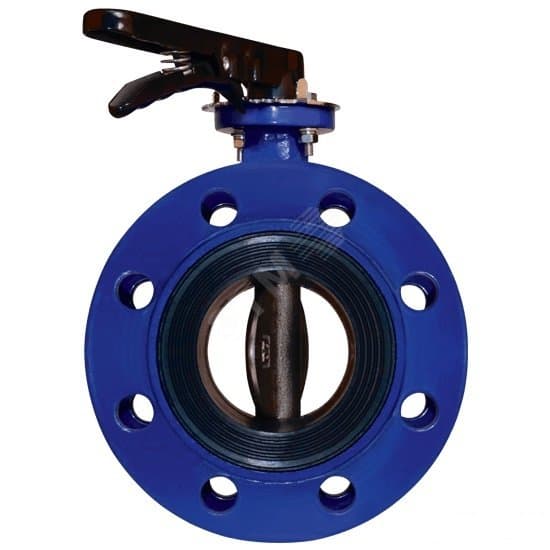

Затвор дисковый поворотный фланцевый DN 50 PN 16 тип 021F диск чугун, с рукояткой

Характеристики

Вид рукоятки

Редуктор

Высота, мм

225

Глубина, мм

108

Давление номинальное (PN), бар

16

Диапазон рабочих температур

от -25 до +130

Длина, мм

113.4

Дополнительная информация

Марка материала корпуса BЧ40 (GGG40).

Класс защиты

А по ГОСТ Р 54808-2011

Климатическое исполнение

ОМ(3,4,5)/Т(3,4,5)/У(3.1,5)/УХЛ(3.1,4,5)

Комплектация

Затвор повортоный дисковый фланцевый.Рукоятка с возможностью фиксации диска дискретностью 9 градусов - для затворов DN 32-300

Максимальная рабочая температура, С

150

Масса, кг

8.50

Материал корпуса

Чугун

Материал уплотнения

EPDM

Нормативный документ

ТУ 3730-003-62977923-2015

Ориентация монтажа

Вертикальная/горизонтальная

Рабочее давление, бар

16

Сфера применения

Вода, воздух, пар, кислотные, щелочные растворы, жидкости на гликолевой основе, органические растворители.

Тип изделия

Затвор

Тип рабочей среды

Вода

Тип соединения

Фланцевое

Тип управления

Ручное

Условный проход, мм

50

Функциональное назначение

Полное перекрытие или регулирование расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ

Ширина, мм

270
