Описание

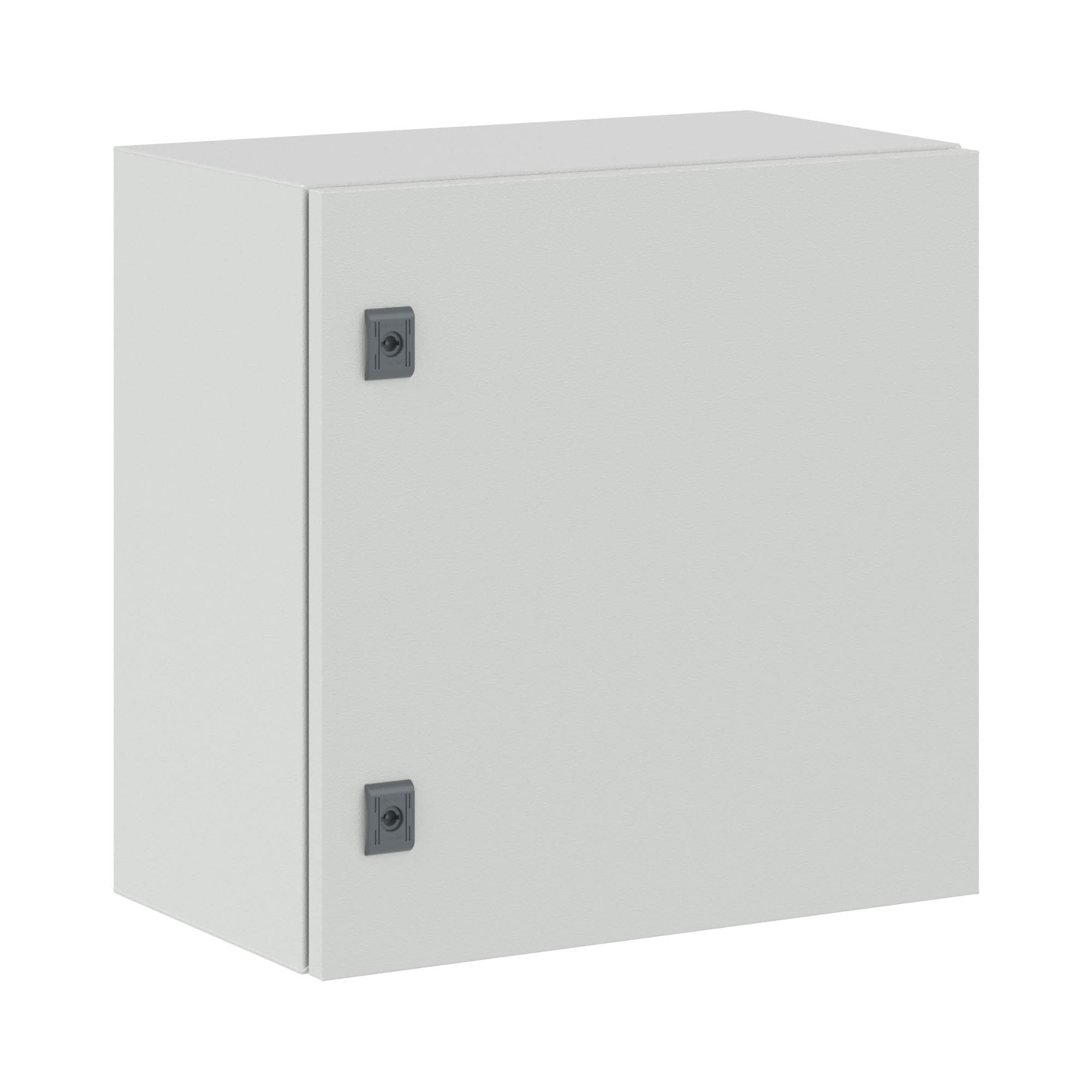

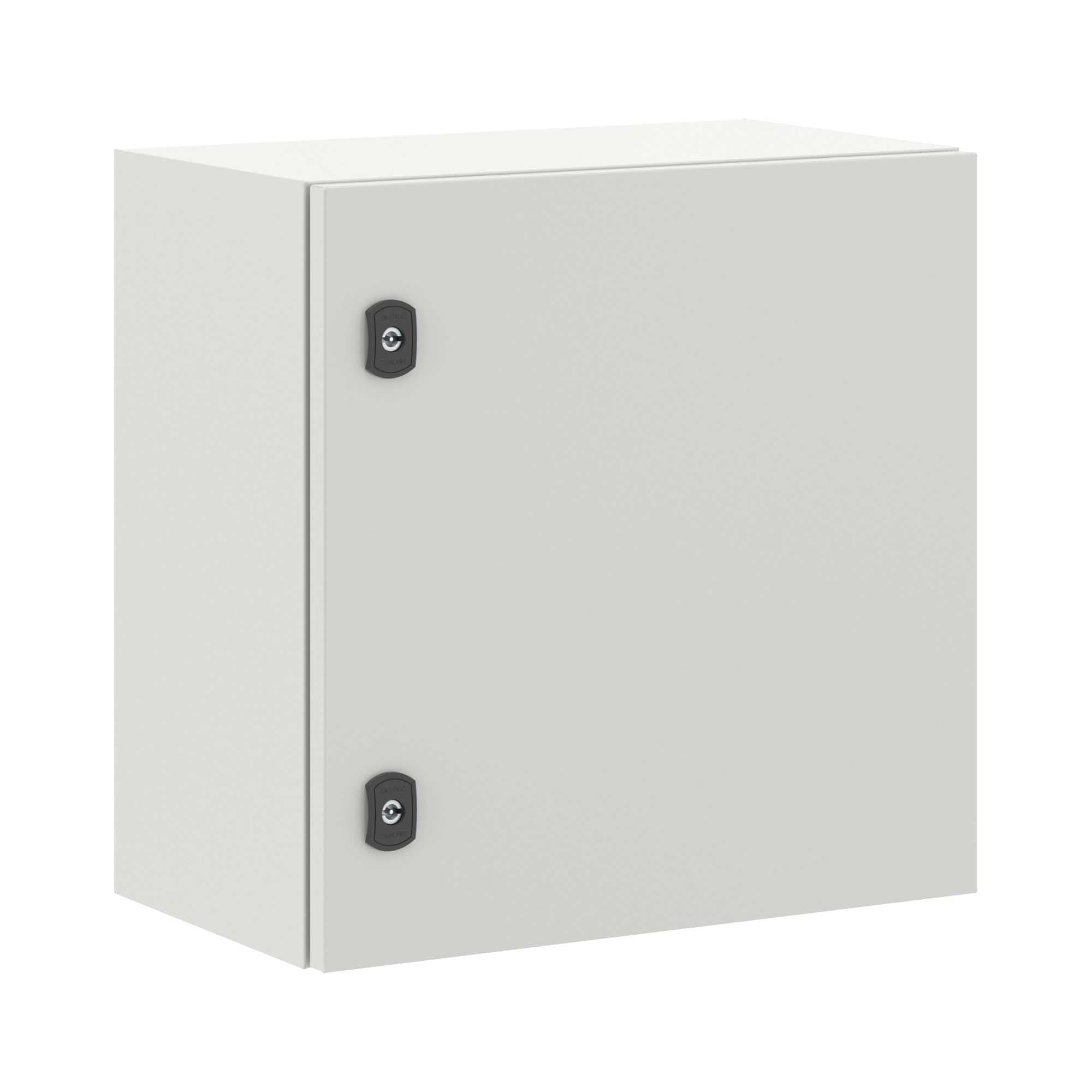

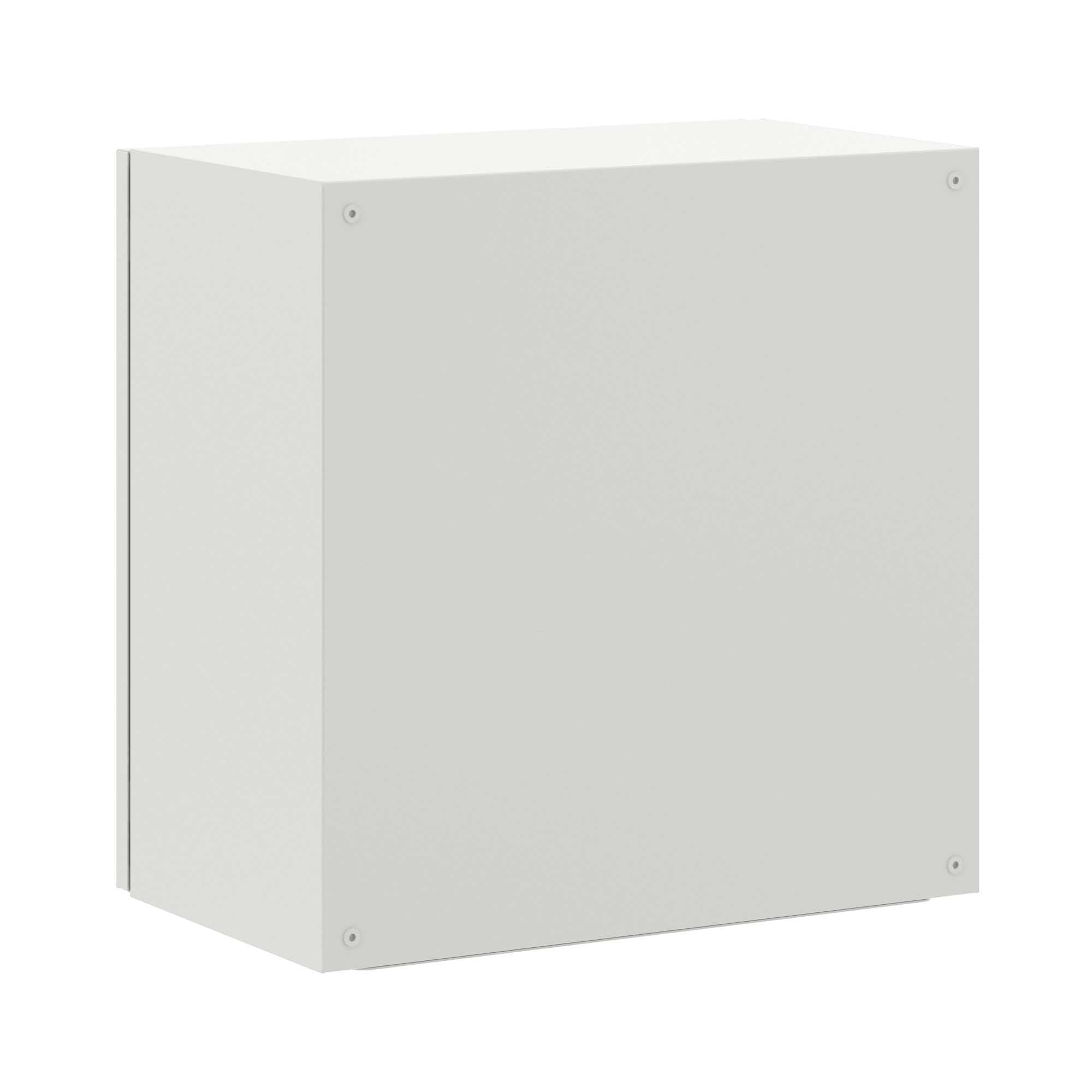

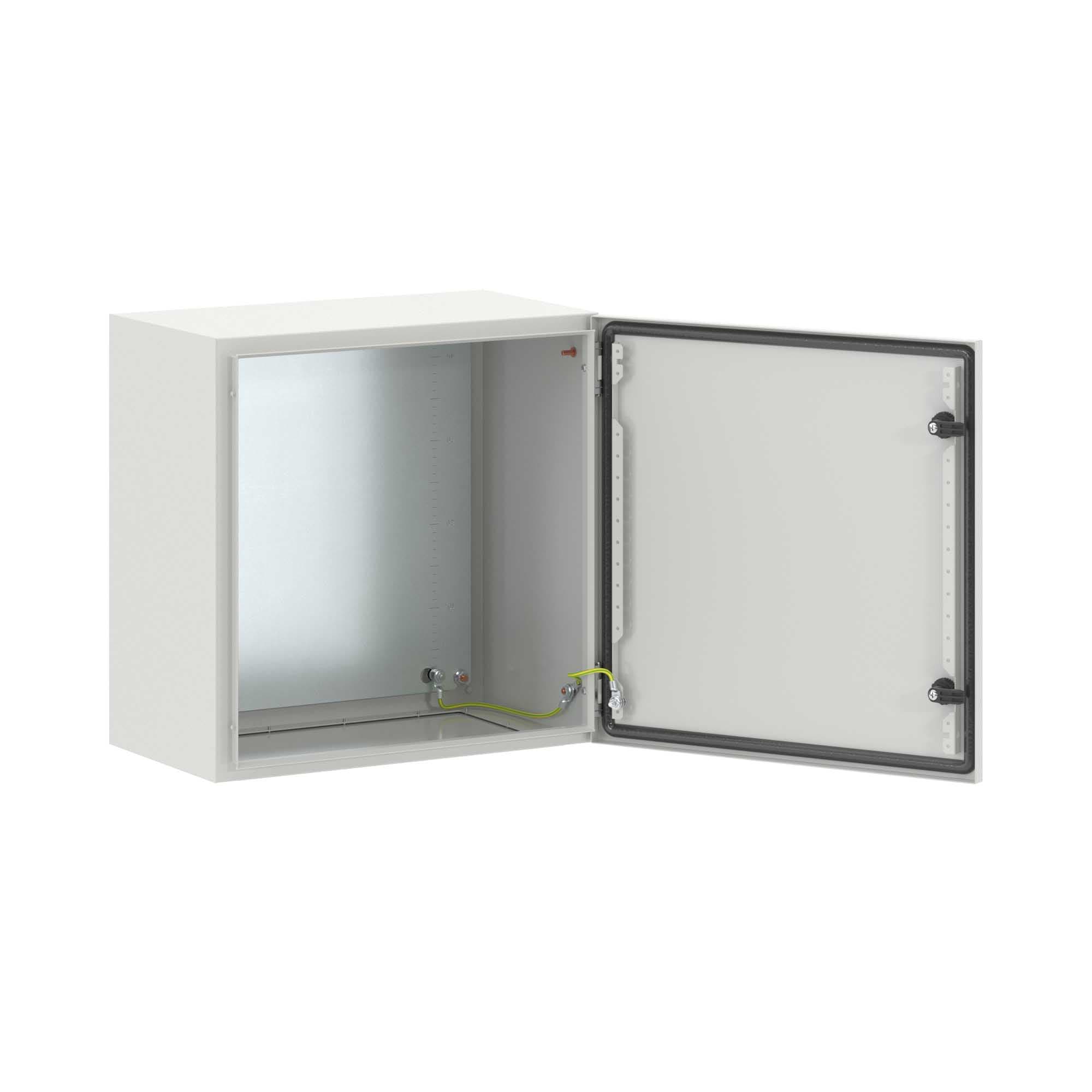

Навесные корпуса серии STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец серии STE изготавливаются из листовой стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата изготовлена из оцинкованной стали толщиной 1,8 мм. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата с двунаправленной разметкой, дверные рейки, поворотный замок 2 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 500x500x300 (ШхВхГ) мм.
Характеристики
- EMC исполнение (электромагнитная совместимость)
- Нет
- Возможность использования в составе многошкафных щитов
- Нет
- Высота, мм
- 500
- Глубина, мм
- 300
- Климатическое исполнение
- УХЛ2
- Код ОКПД2
- 27.12.40.000
- Код ТН ВЭД
- 8538100000
- Количество дверей
- 1
- Комплектность
- Некомплектный
- Масса, кг
- 17.7
- Материал дверцы
- Сталь окрашенная
- Материал изделия
- Сталь
- Материал корпуса
- Сталь порошковая окраска
- Наличие замка
- Да
- Наличие монтажной панели
- Да
- Напряжение, В
- 220
- Номер цвета по RAL
- 7035
- Нормативный документ
- ГОСТ Р 50827.3-2009
- Покрытие
- Порошковая окраска
- Преимущества
- Универсальные корпуса 52 типоразмеров для различных отраслей и сфер применения|Многоступенчатая покраска обеспечивает высокую коррозионную стойкости|Замкнутый сварной шов задней стенки и проваренные углы корпуса обеспечивают высокую стойкость ко всем видам нагрузок|Загиб кромки корпуса предотвращает попадание влаги, пыли и грязи в корпус|Широкий складской ассортимент корпусов и аксессуаров, оптимальные сроки производства, большие производственные мощности|Непрерывный контур уплотнителя и заглушки отверстий на задней стенке обеспечивают степень защиты IP66|Сейсмостойкость 9 баллов, вибростойкость М39
- Рекомендованный проектный ассортимент
- Да
- Способ монтажа
- Навесной
- Степень защиты
- IP66
- Тип изделия
- Щит монтажный
- Ударопрочность (IK)
- IK10
- Цвет
- Серый
- Ширина, мм
- 500
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 17.7 кг | 0.51 м | 0.505 м | 0.31 м | 79.841 литр |
Документы
ЕАЭС RU С-RU.АБ53.В.05392/22
ПИСЬМО-30-040723
2D чертеж (формат dwg)
3D модель (формат step)
04ИДЮ128.RU.С00793
04ИДЮ128.RU.С00793
001-1540
ЕАЭС RU С-RU.АБ53.В.05392/22
ПИСЬМО-30-040723
Страница каталога
Кастомизация
Опросный лист на кастомизацию
2D чертеж (формат dwg)
3D модель (формат step)
