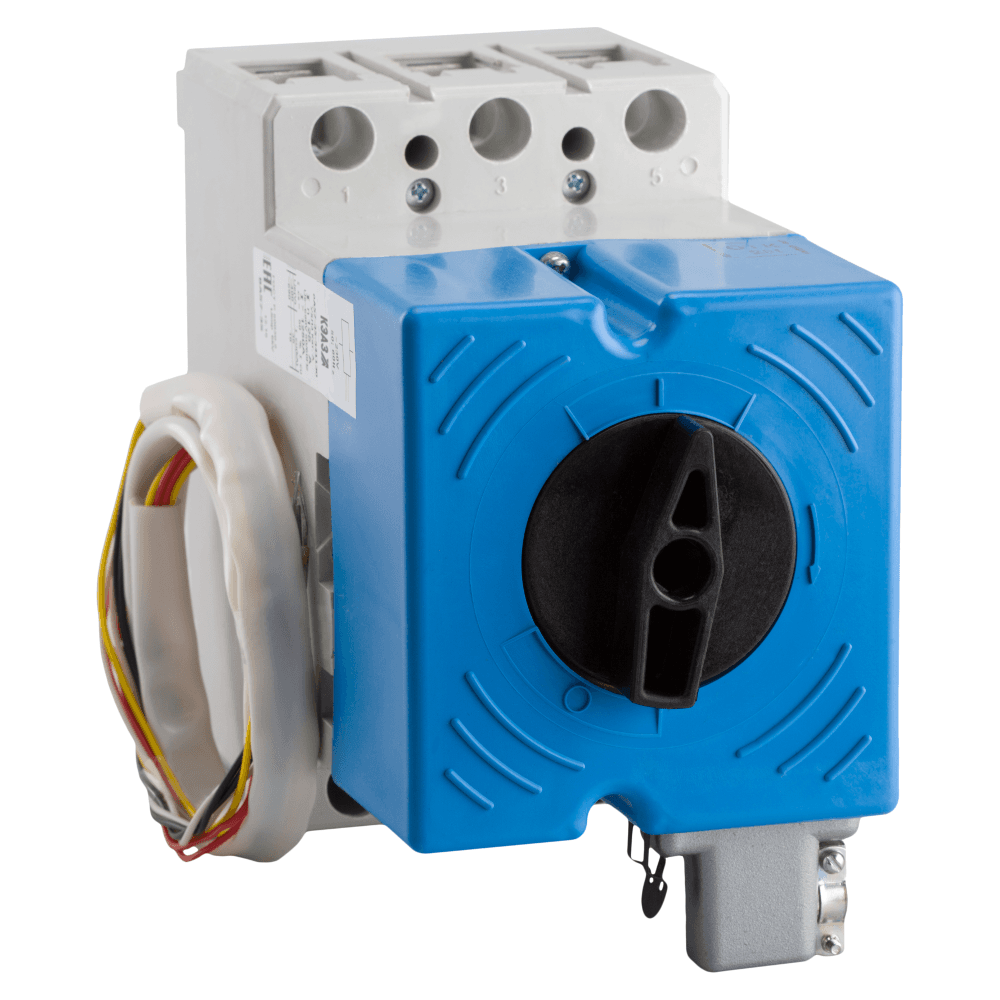

Выключатель автоматический ВА04-36-331830-250А-1000-690AC-НР24AC/DC-ПЭ230AC-УХЛ3

Характеристики

Вид привода

Электромагнитный

Включено в реестр промышленной продукции РФ

10385141

Высота, мм

194

Глубина, мм

205

Диапазон рабочих температур

от -60 до +40

Исполнение

Стационарное

Климатическое исполнение

УХЛ3

Количество силовых полюсов

3

Комплектность

Нет

Крепление

Винтовое

Максимальное сечение подключаемого кабеля, мм2

120

Масса, кг

4.1

Напряжение, В

690

Напряжение и род тока дополнительного расцепителя

НР24AC/DC

Напряжение цепи управления (В)

230

Номинальная отключающая способность, кА (AC) (IEC/EN 60898)

10

Номинальный ток, А

250

Нормативный документ

ГОСТ Р 50030.2, ТУ3422-047-05758109-2011

Предельная отключающая способность, кA

10

Преимущества

Российское производство|Применение в контактной системе экструдированных серебрографитовых контактов|Диапазон температуры эксплуатации от -60 до +55 градусов Цельсия|Широкий диапазон уставок электромагнитного расцепителя|Исполнения для цепей постоянного тока DC|Компактный габарит для номинальных токов 320 и 400 А

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP20

Сфера применения

Автоматические выключатели в литом корпусе

Тип дополнительного расцепителя

Независимый расцепитель

Тип изделия

Выключатель автоматический в литом корпусе

Тип расцепителя

Электромагнитный

Уставка срабатывания магнитного расцепителя (Im), А

1000

Частота, Гц

50/60

Ширина, мм

113
