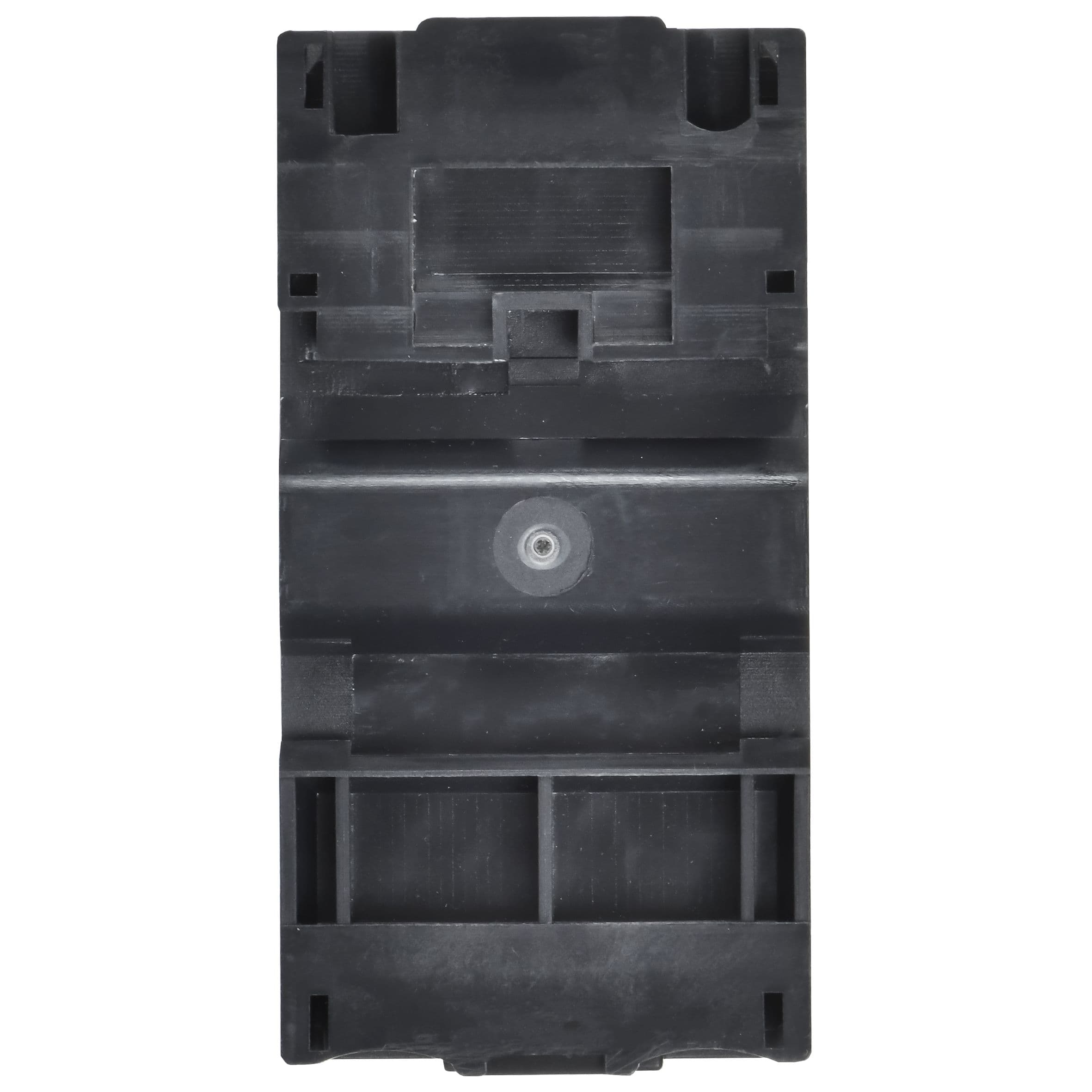

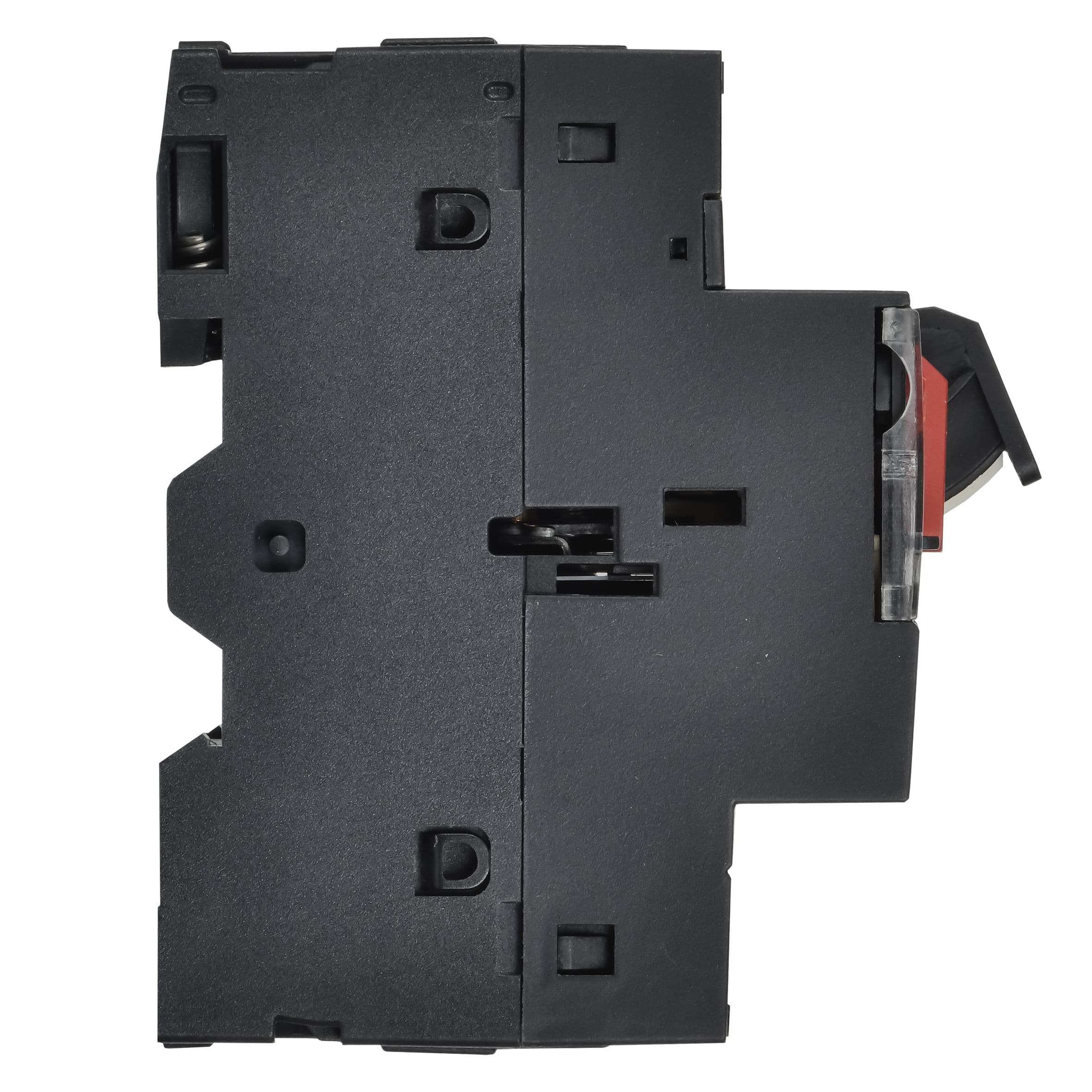

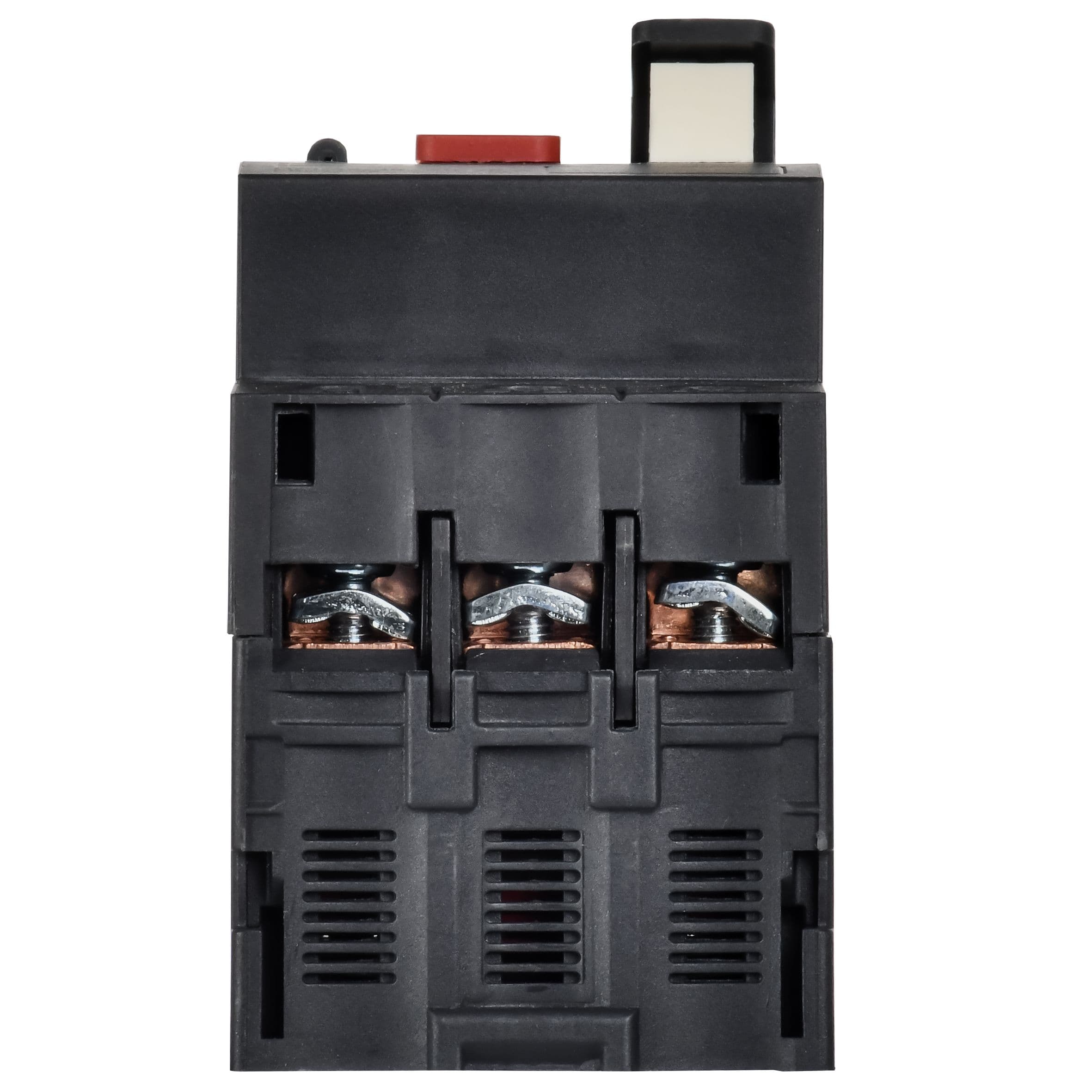

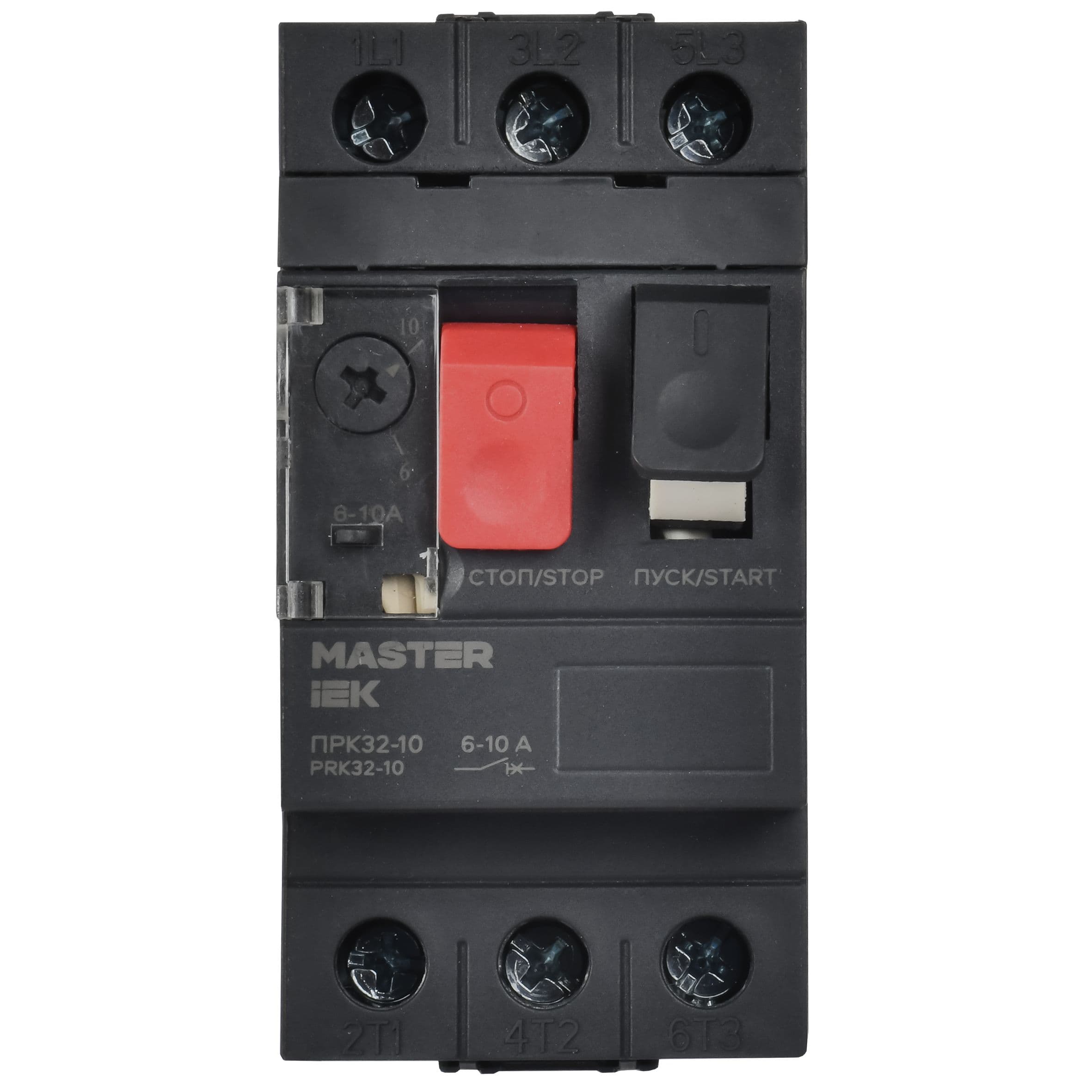

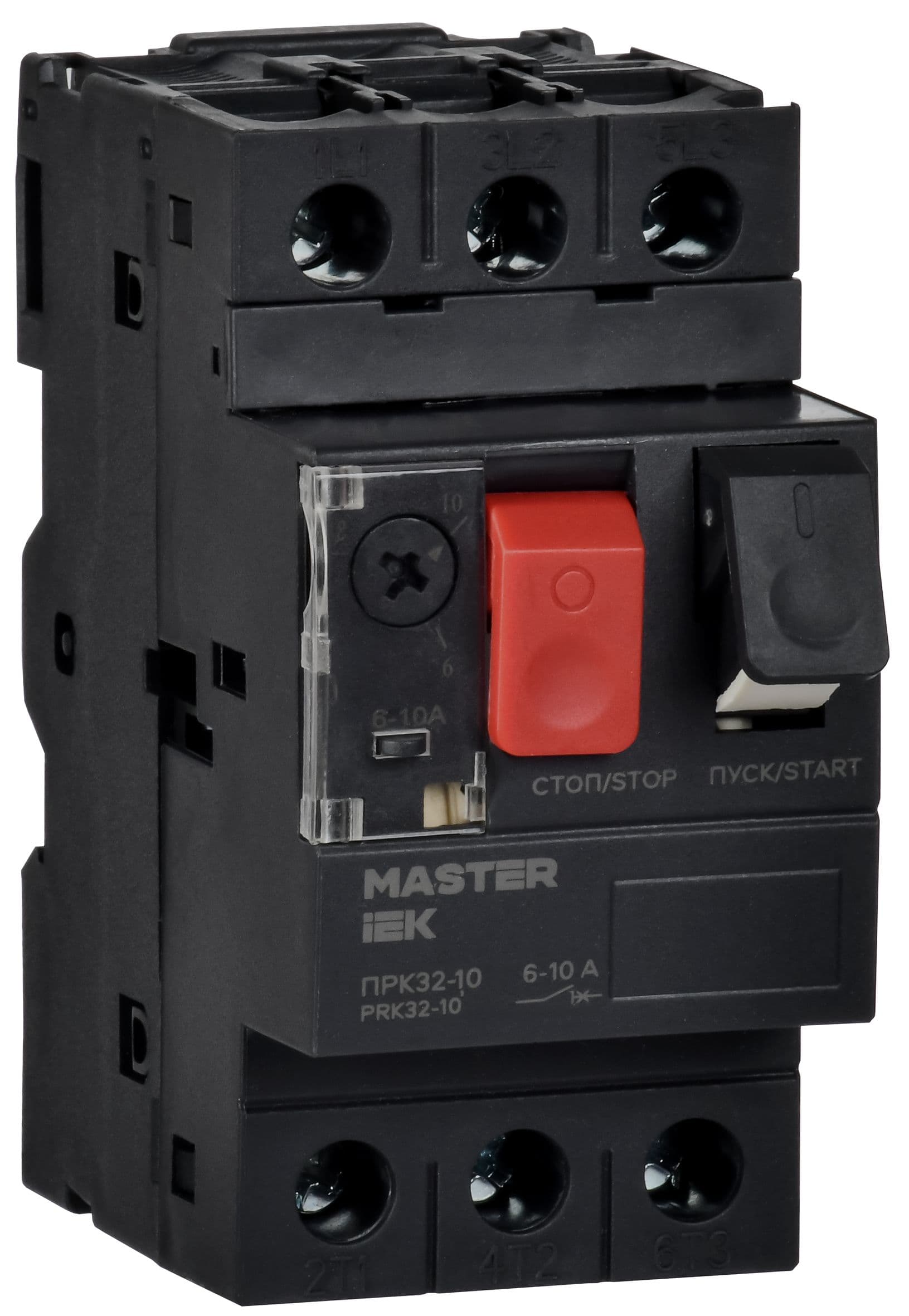

Пускатель ПРК32-10 In=10А Ir=6-10А Ue 660В MASTER IEK
DMS11-010
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Ручные кнопочные пускатели MASTER IEK представляют собой компактные устройства, совмещающие функции ручного пускателя и автоматического выключателя защиты двигателя. Они предназначены для управления и надежной защиты трехфазных асинхронных электродвигателей от перегрузок, коротких замыканий и неполнофазных режимов работы. Благодаря широкому диапазону номинальных токов (от 0,16 до 80 А), высокой отключающей способности и возможности точной регулировки, пускатели подходят для использования на промышленных объектах, в сельском хозяйстве, строительстве и в системах автоматики зданий. Устройства монтируются на DIN-рейку, оснащены термомагнитным расцепителем (класс защиты 10А), блокировкой включения от случайного пуска, чувствительны к обрыву фазы. Пускатели соответствуют требованиям ТР ТС 004/2011, ГОСТ IEK 60947-4-1, ГОСТ IEK 60947-1, ГОСТ IEK 60947-2.
Характеристики
- Высота, мм
- 90
- Гарантийный срок, мес
- 36
- Глубина, мм
- 81
- Диапазон рабочих температур
- от -25 до +40
- Диапазон уставки тока электродвигателя, А
- 6-10
- Диапазон уставок реле, А
- 6-10
- Дополнительная информация
- Управление кнопками
- Исполнение
- Стационарное
- Класс защиты
- Класс 10
- Климатическое исполнение
- УХЛ3.1
- Код ТН ВЭД
- 8536508008
- Количество силовых полюсов
- 3
- Комплектация
- Пускатель - 1 шт.|упаковка
- Максимальное сечение подключаемого кабеля, мм2
- 35
- Масса, кг
- 0.26
- Механическая износостойкость, циклов
- 10000
- Напряжение, В
- 660
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 100
- Номинальное импульсное напряжение, кВ
- 8
- Номинальный ток, А
- 10
- Нормативный документ
- ГОСТ Р 50030.2, ГОСТ Р 50030.4.1
- Предельная отключающая способность, кА
- 100
- Преимущества
- Высокая точность срабатывания и температурная компенсация до +40 °C|Возможность блокировки кнопки включения|Возможность пломбирования регулировки расцепителя|Широкий ассортимент пускателей и аксессуаров.
- Род тока
- Переменный (AC)
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 10
- Степень защиты
- IP20
- Сфера применения
- Управление и защита трехфазных асинхронных электродвигателей|сельскохозяйственное оборудование|строительная техника|системы автоматизации
- Тип изделия
- Пускатель
- Тип монтажной рейки
- 35x15, 35x7.5
- Тип подключения
- Винтовое
- Тип подключения силовой цепи
- Винтовое соединение
- Уставка срабатывания магнитного расцепителя (Im), А
- 138
- Частота, Гц
- 50
- Ширина, мм
- 44.5
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.304 кг | 0.096 м | 0.089 м | 0.052 м | 0.444 литр |
| 2 | УПАК4 | 50 | — | — | — | — | — |
Документы
ЕАЭС RU С-CN.АЯ46.В.49069/26
ЕАЭС N RU Д-CN.РА02.В.72559/26
ПИСЬМО 275 ЭП-14-2-7
ЕАЭС RU С-CN.АЯ46.В.49069/26
ЕАЭС N RU Д-CN.РА02.В.72559/26
ПИСЬМО 275 ЭП-14-2-7
Пускатели ручные кнопочные ПРК MASTER IEK.mp4

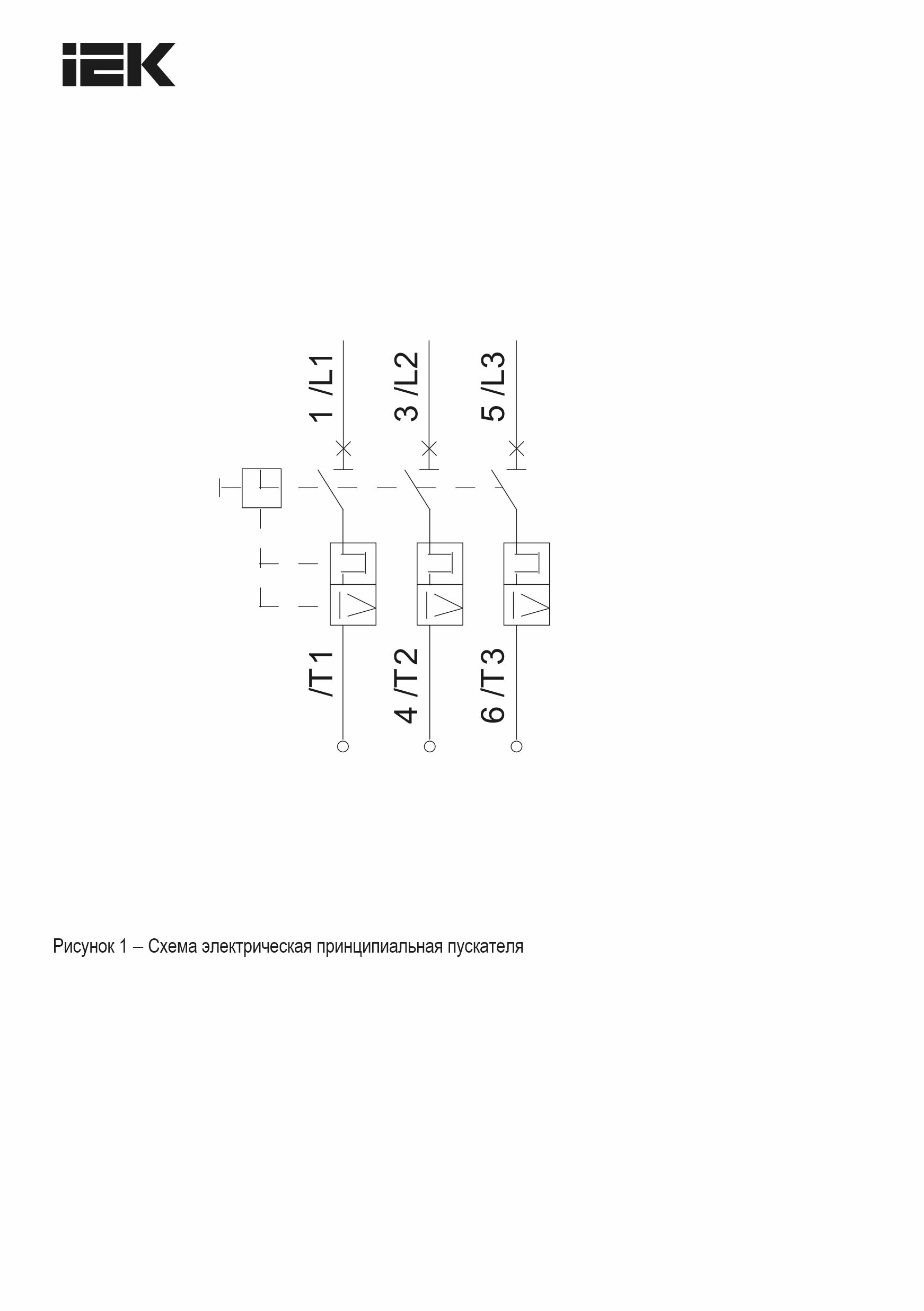

Схема подключения
Габаритный чертеж
Габаритный чертеж
3D-модель (STEP-формат)
AutoCad (DWG-формат)
Краткое руководство по эксплуатации
Руководство По Эксплуатации
Руководство По Эксплуатации
Листовка
