Описание

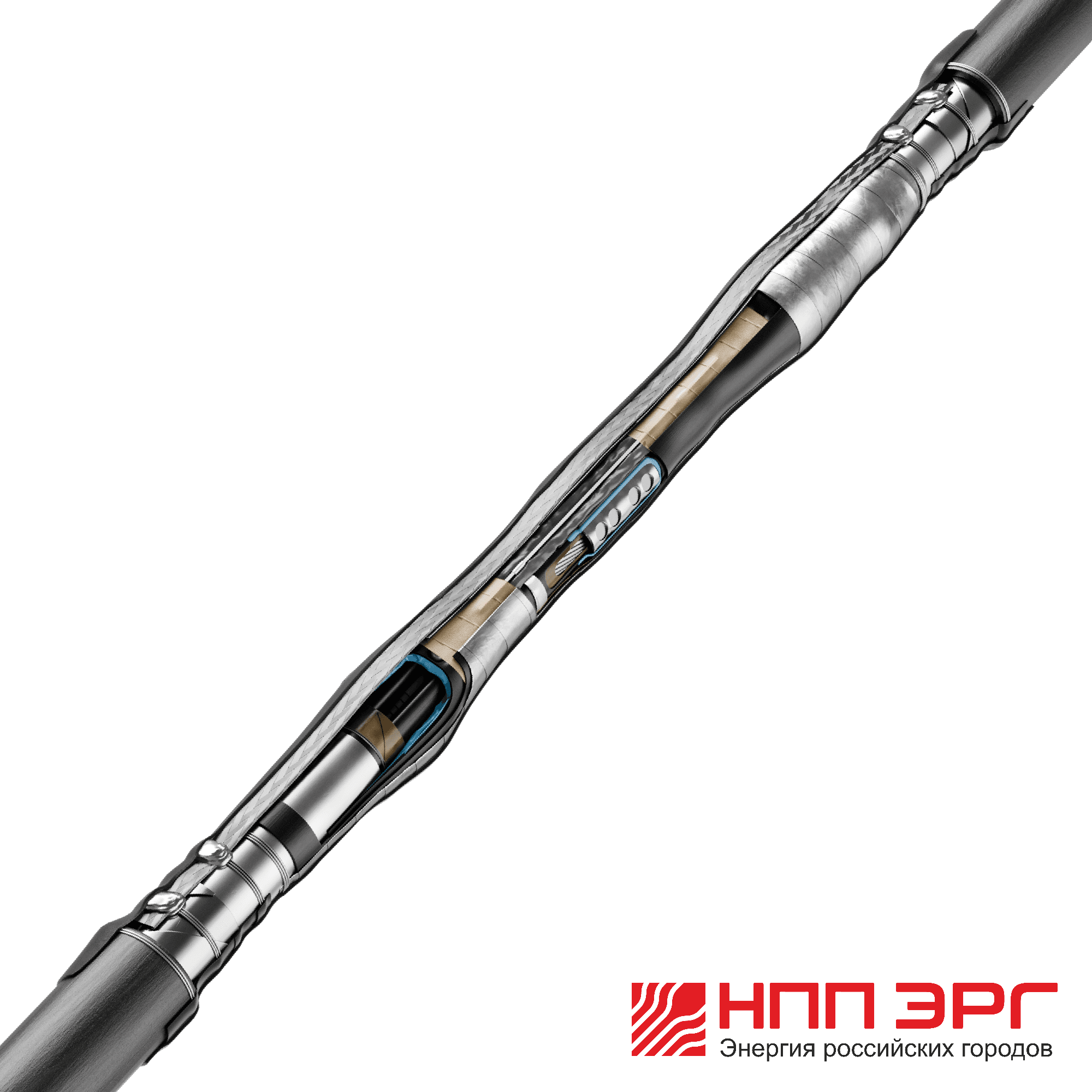

Муфта 3СТп-10У-150...240 (с соединителями), арт.ERG203117 - термоусаживаемая муфта внутренней/наружной установки для соединения 3-жильных кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ. Готовое решение – полный комплект материалов для монтажа ''под ключ''. Универсальное соединение – болтовые соединители для любых сочетаний жил (Al-Al, Cu-Cu, Al-Cu). Универсальное заземление – в комплекте всё для паяного и непаяного способа монтажа. Маслостойкие перчатка и трубки блокируют воздействие кабельного масла, а трекингостойкие трубки обеспечивают высокую электрическую прочность. Маслостойкий герметик выравнивает напряженность поля и герметизирует корень разделки. Межфазная распорка и заполнитель обеспечивают механическую прочность и отсутствие пустот, исключая риск ионизации. Клеевой термоплавкий слой (соэкструзия) гарантирует 100% герметичность. Диапазон эксплуатации – от -50C до +50C. Устойчивость к УФ-излучению и осадкам. Срок службы – 30 лет.
Характеристики
- Высота, мм
- 180
- Гарантийный срок, мес
- 60
- Диапазон рабочих температур
- от -50 до +50
- Диапазон сечений
- 150-240
- Длина, мм
- 1380
- Дополнительная информация
- применяется для кабелей типа – АСБ-10, АСБл-10, АСБ2л-10, АСБГ-10, АСБ2лГ-10, АСГ-10, СБ-10, СБл-10, СБ2л-10, СБГ-10, СБ2лГ-10, СГ-10, ААБлУ-10, ААБ2лУ-10, ААБлГУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААШвУ-10, ААШпУ-10, ААГУ-10, ЦАСБ-10, ЦАСБл-10, ЦАСБ2л-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБГ-10(6) и их аналогов и модификаций
- Код ОКПД2
- 27.33.13.130
- Код ОКПД 2
- 27.33.13.130
- Код ТН ВЭД
- 8547200009
- Количество жил
- 3
- Комплектация
- мультиразмерные универсальные болтовые соединители со срывными головками
- Марка
- СТп
- Масса, кг
- 7.990
- Материал жилы
- Алюминий/Медь
- Материал изделия
- Полиолефин
- Материал изоляции
- Для кабелей с бумажной изоляцией (БПИ)
- Наличие защитного покрова
- с броней
- Напряжение, В
- 10000
- Номинальное напряжение, кВ
- 10
- Нормативный документ
- ТУ 27.33.13-004-28448021-2018
- Преимущества
- Готовый комплект материалов для монтажа кабельной муфты|Совместимость с алюминиевыми (Al) и медными (Cu) жилами|Комплект включает в себя все материалы как для паяного, так и для непаяного способа монтажа|Межфазная распорка и заполнитель в комплекте|Сплошной равномерный слой клея по всей внутренней поверхности компонентов для абсолютной герметичности (соэкструзия).
- Способ монтажа
- Термоусадка
- Срок службы, лет
- 30
- Сфера применения
- для соединения 3-жильных кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ включительно
- Температура монтажа
- свыше 125
- Тип изделия
- Муфта соединительная
- Тип установки
- Для внутренней/наружной установки
- Цвет
- Черный
- Ширина, мм
- 240
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 7.563 кг | 1.35 м | 0.213 м | 0.171 м | 49.171 литр |
