IEK
Поворот на 45 градусов 50х50
CLP3P-050-050
699 ₽/ шт
В наличии · цена с НДС
Оптовая цена доступна при заказе от 50 000 ₽. Автоматически применяется в корзине.
Количество:шт
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание

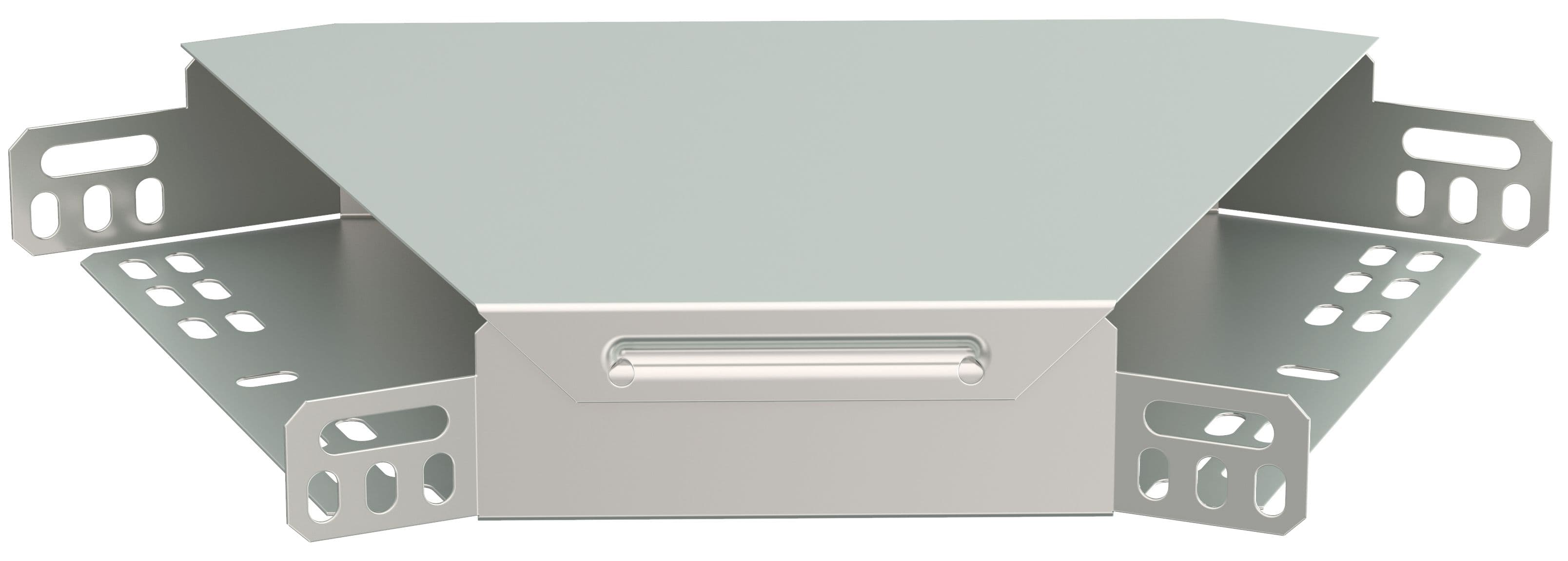

Поворот на 45° служит для организации горизонтального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой. Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Характеристики
- Включено в реестр промышленной продукции РФ
- 10248842
- Высота, мм
- 50
- Гарантийный срок, мес
- 36
- Диапазон рабочих температур
- от -60 до +60
- Длина, мм
- 150
- Климатическое исполнение
- У2/ХЛ2/УХЛ2/ОМ2
- Код ТН ВЭД
- 7326909807
- Крепление
- Болтовое
- Крышка
- Да
- Масса, кг
- 0.27
- Материал изделия
- Сталь
- Нормативный документ
- ГОСТ 14918-80
- Покрытие
- Оцинковано по методу сендзимира
- Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности|Удобство и скорость монтажа
- Рекомендованный проектный ассортимент
- Да
- Срок службы, лет
- 20
- Тип изделия
- Секция угловая горизонтальная
- Тип соединения
- Винтовое
- Толщина материала изделия
- 0.8
- Угол, град
- 45
- Угол поворота по вертикали, град
- 90
- Угол поворота по горизонтали, град
- 90
- Ширина, мм
- 50
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.218 кг | 0.22 м | 0.055 м | 0.05 м | 0.605 литр |
| 2 | палета | 570 | — | — | — | — | 0.345 м.куб. |
