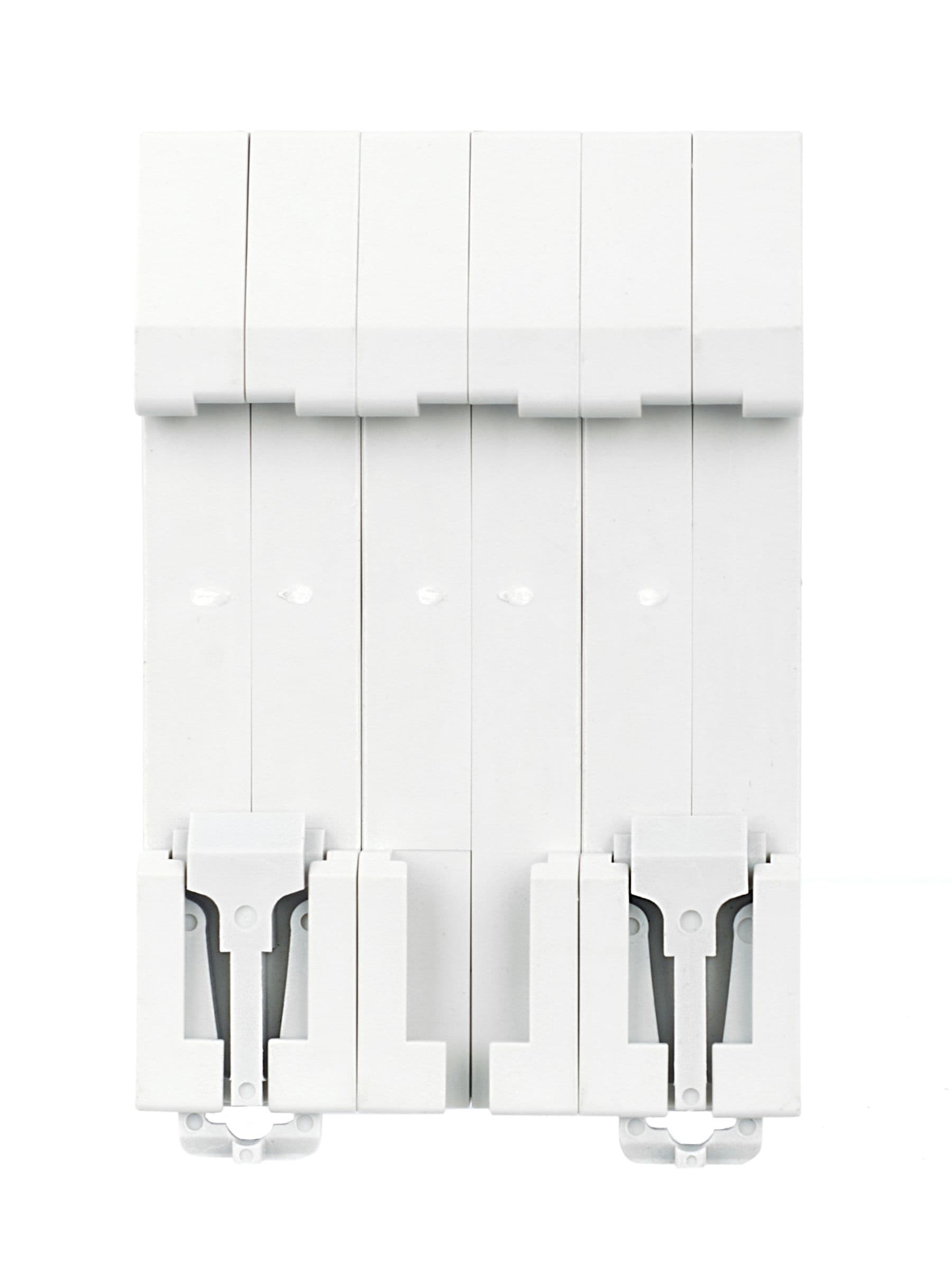

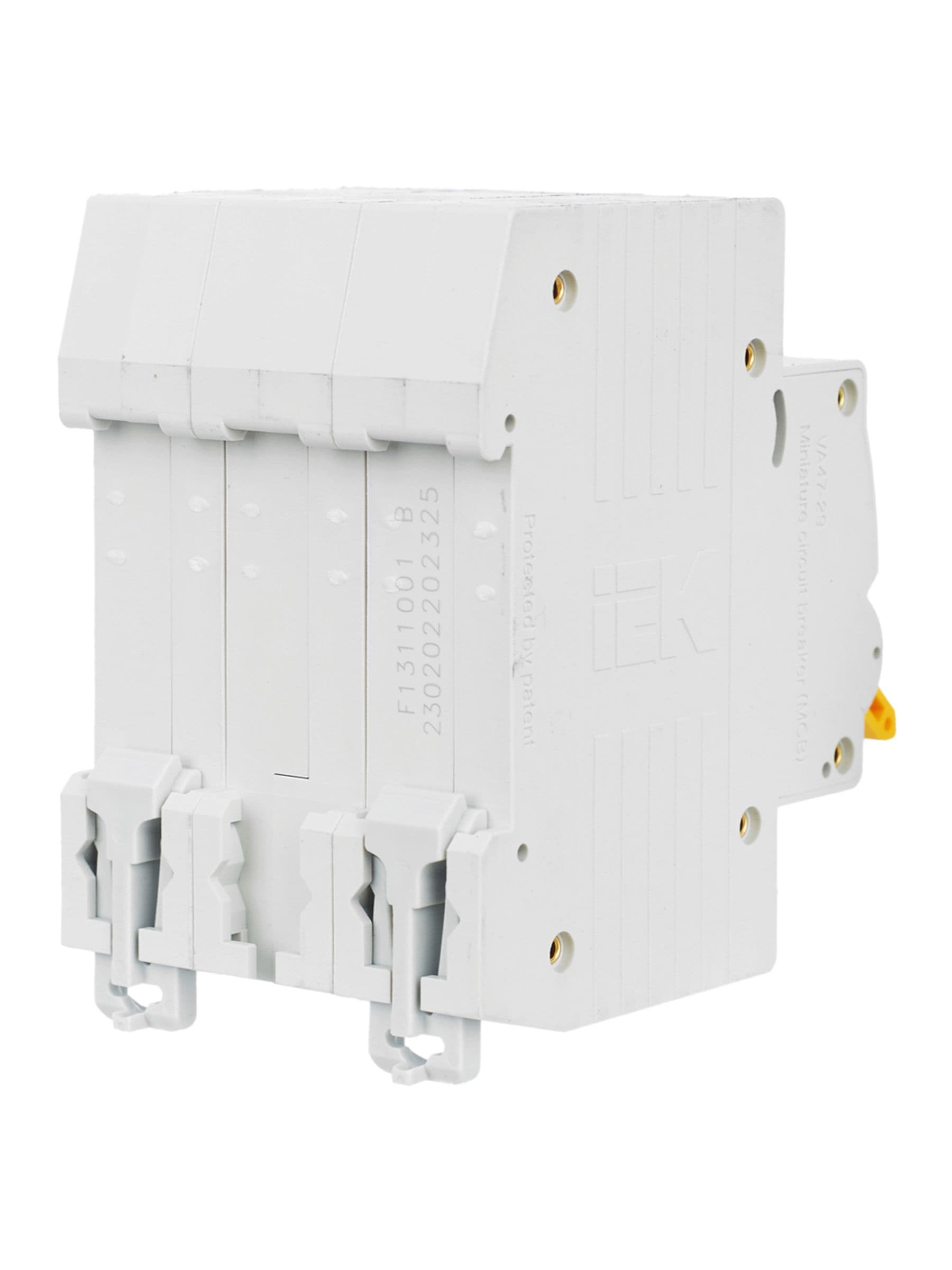

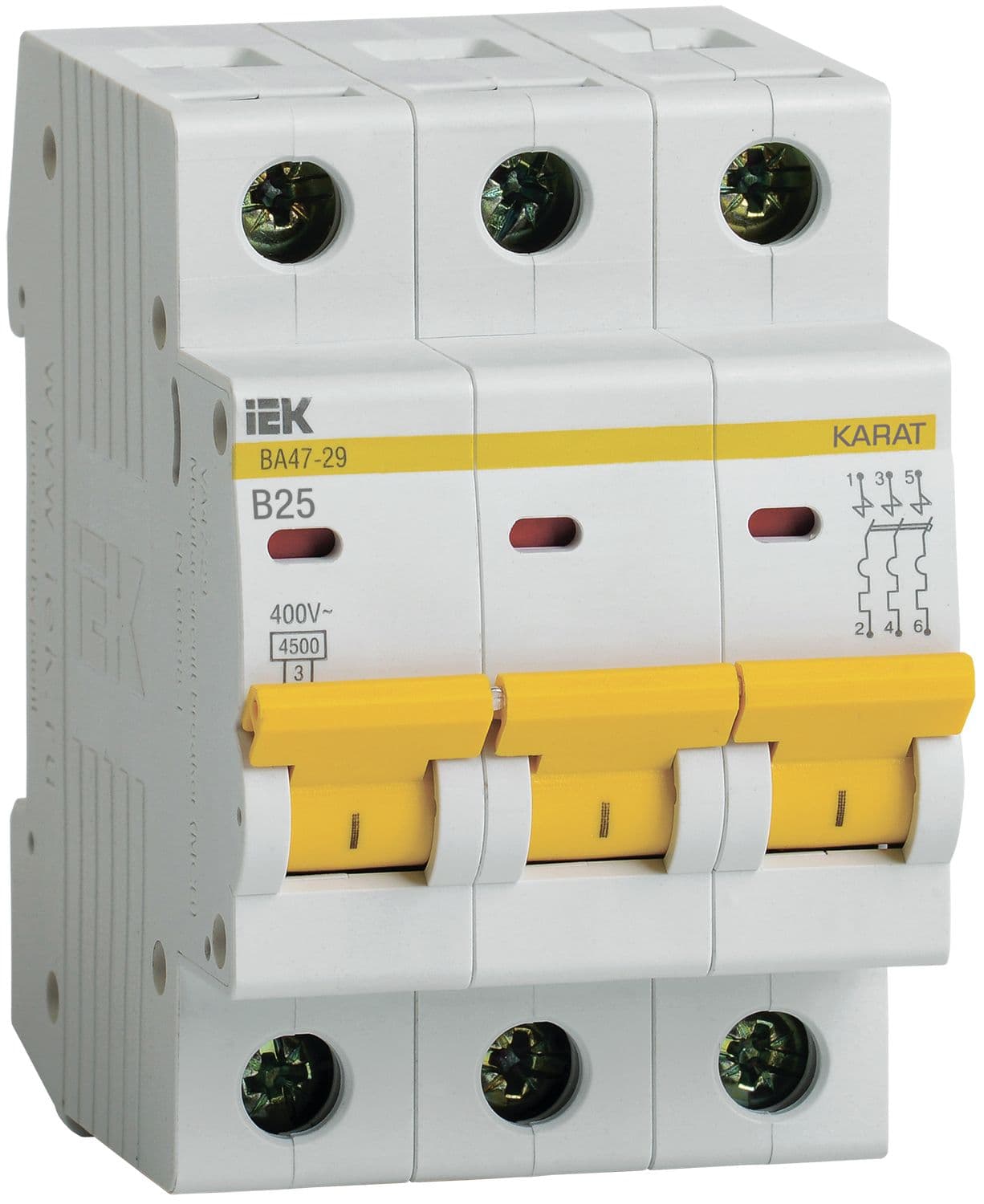

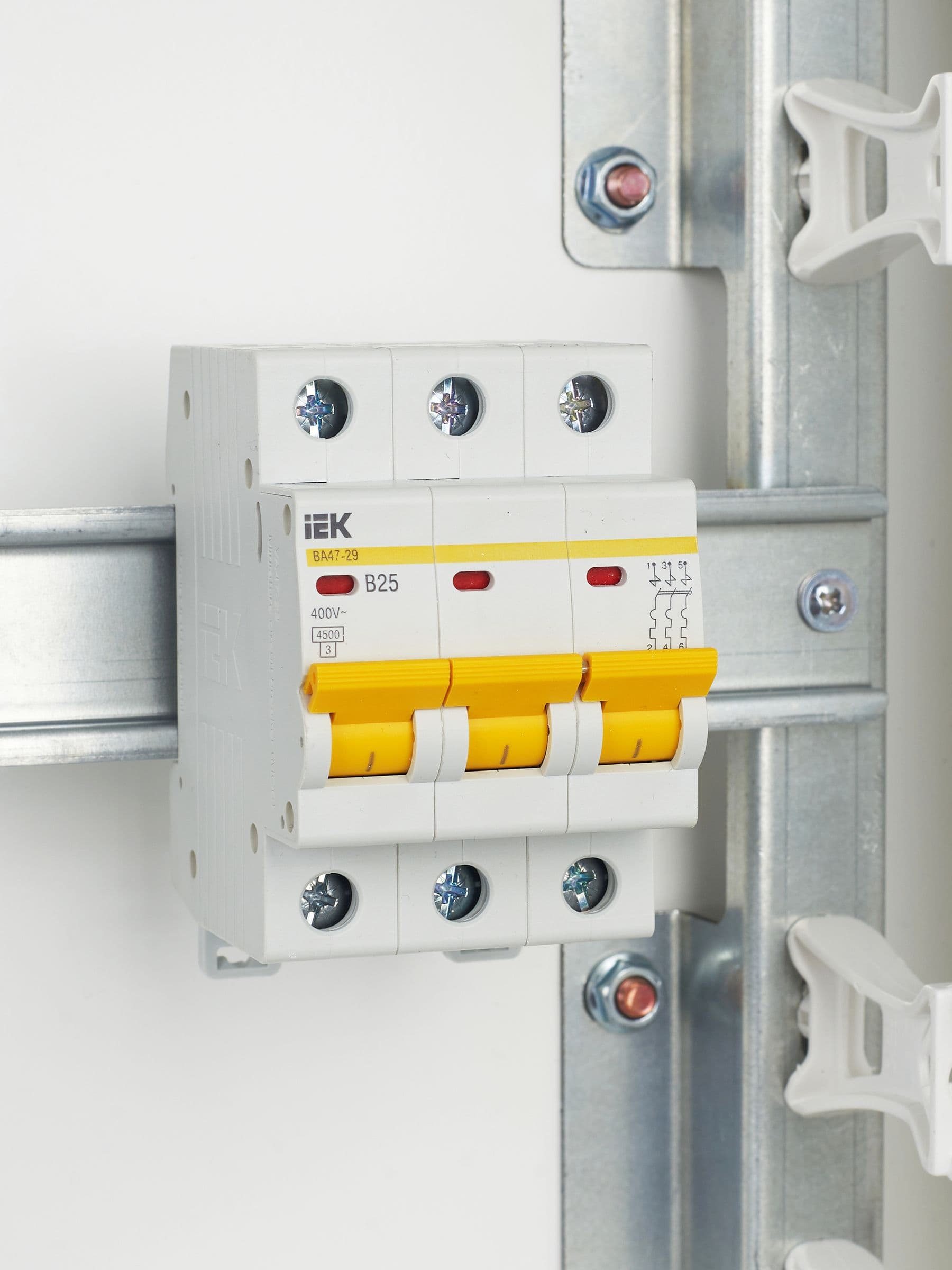

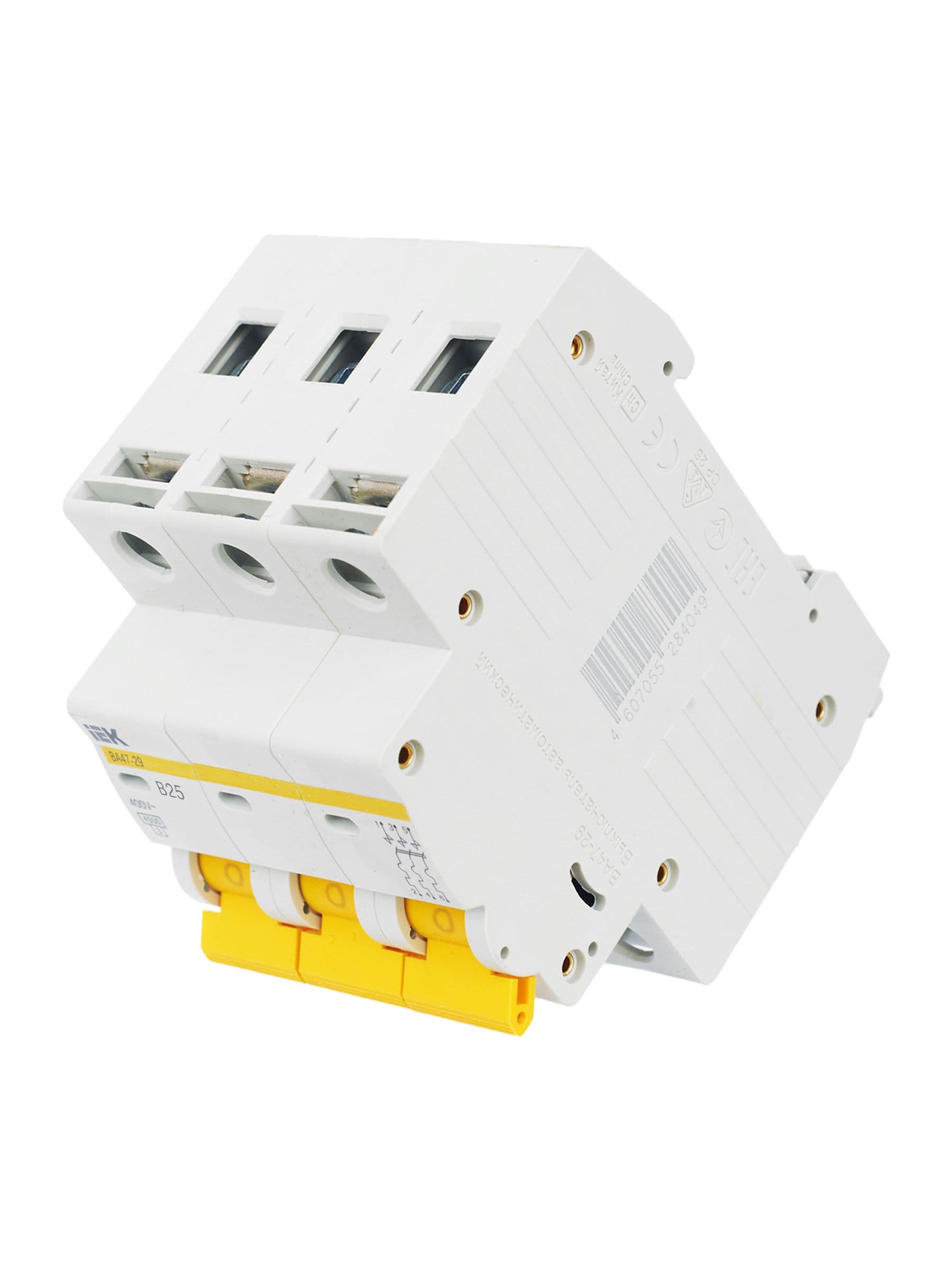

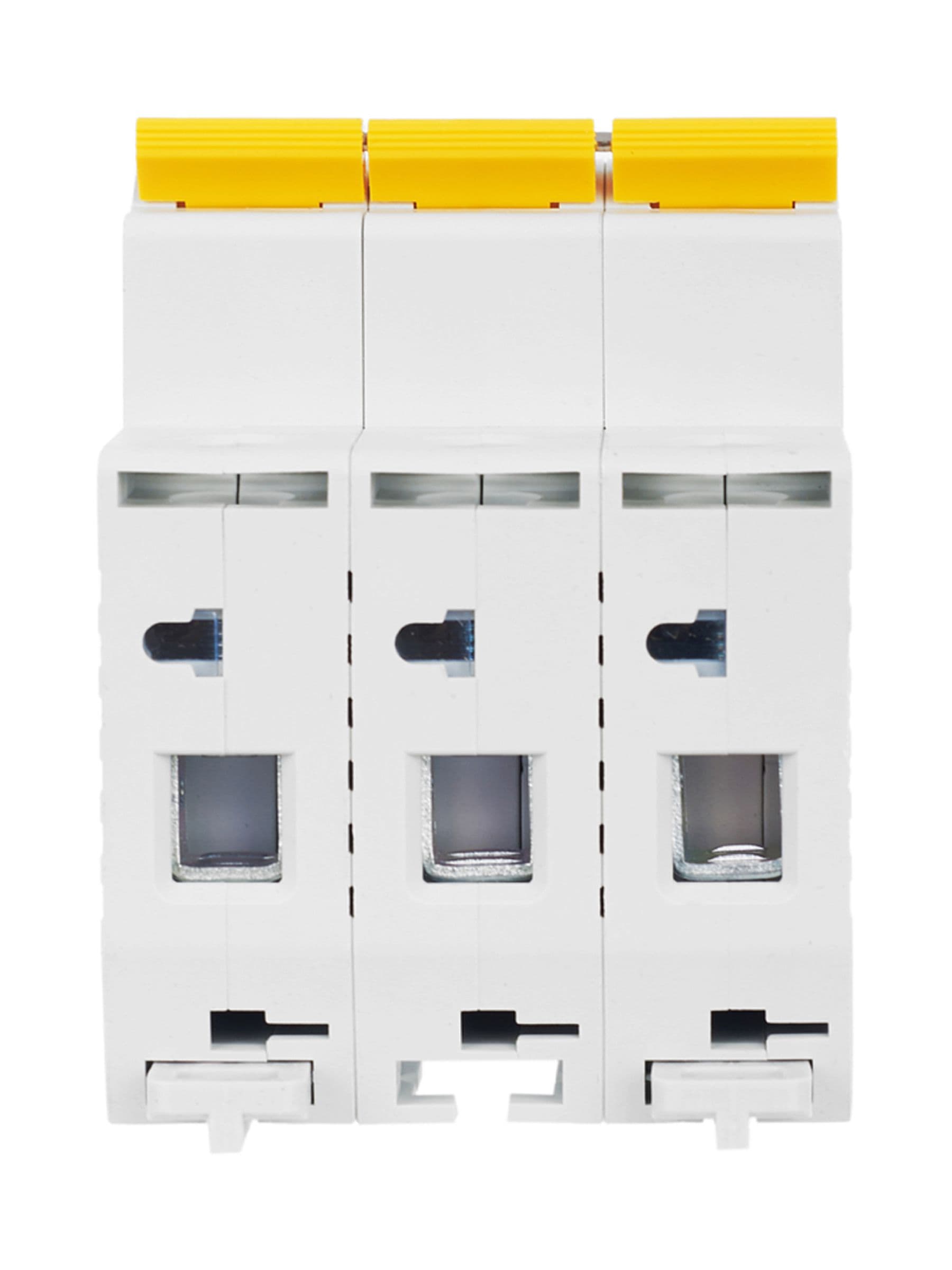

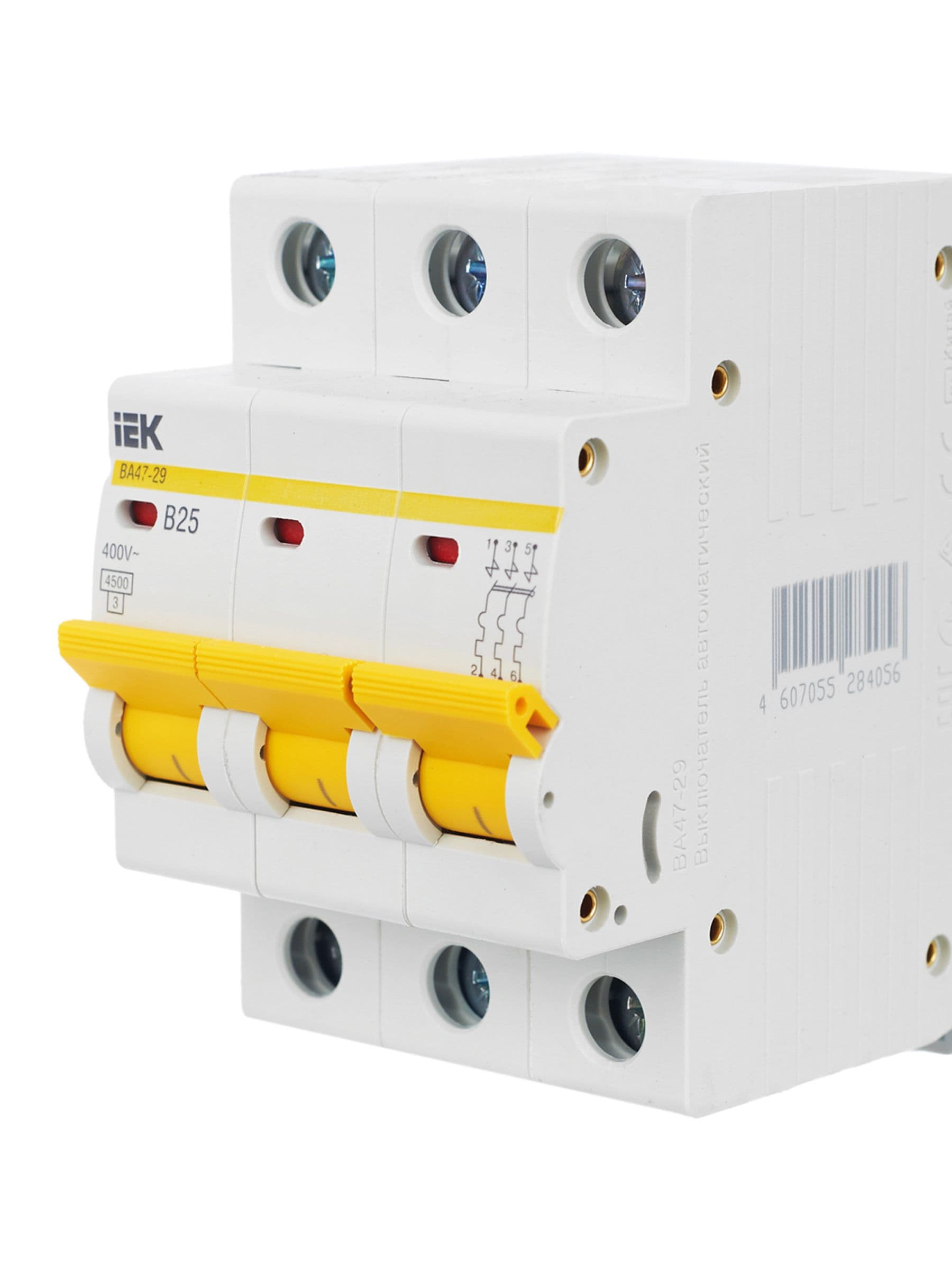

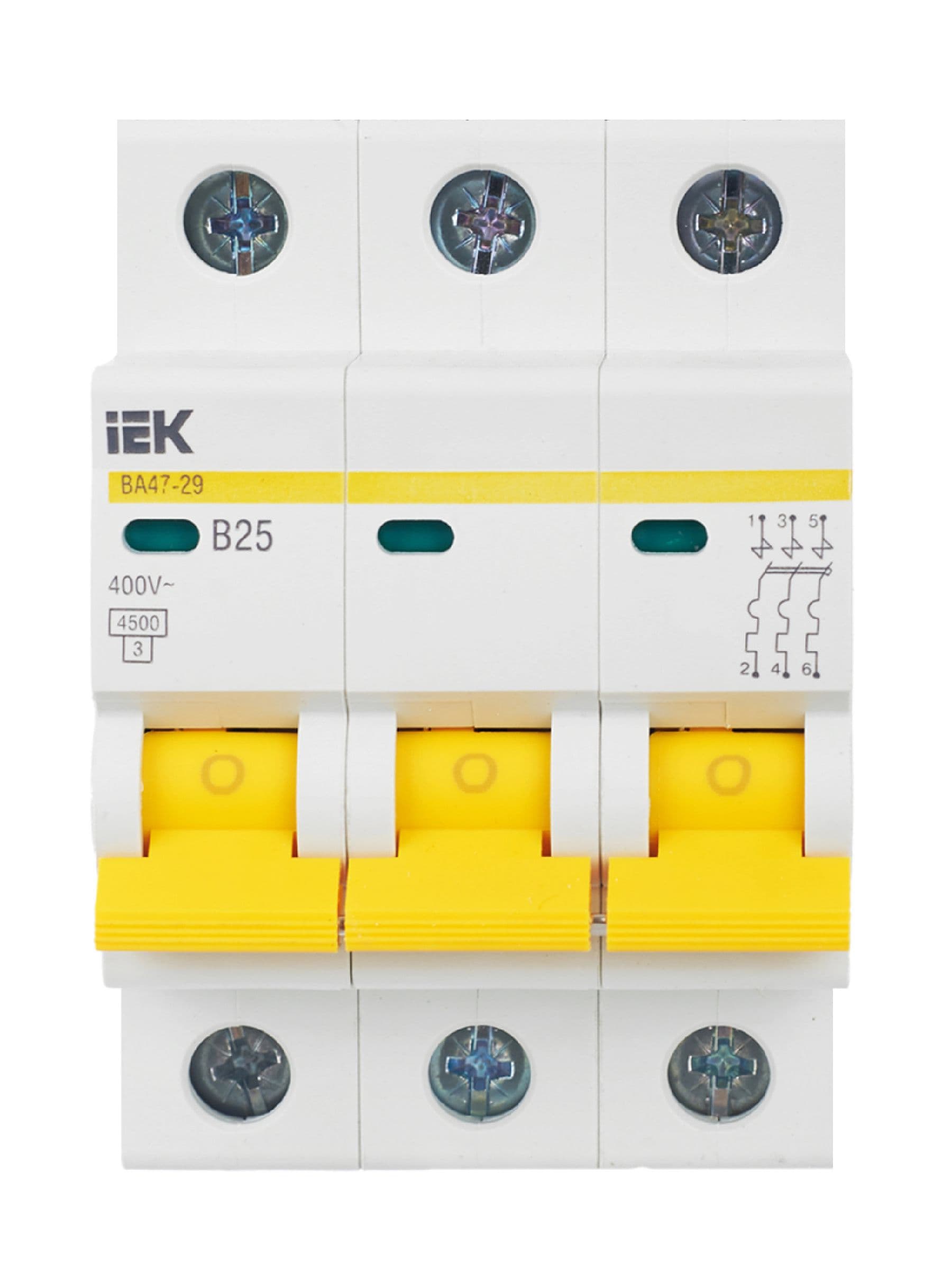

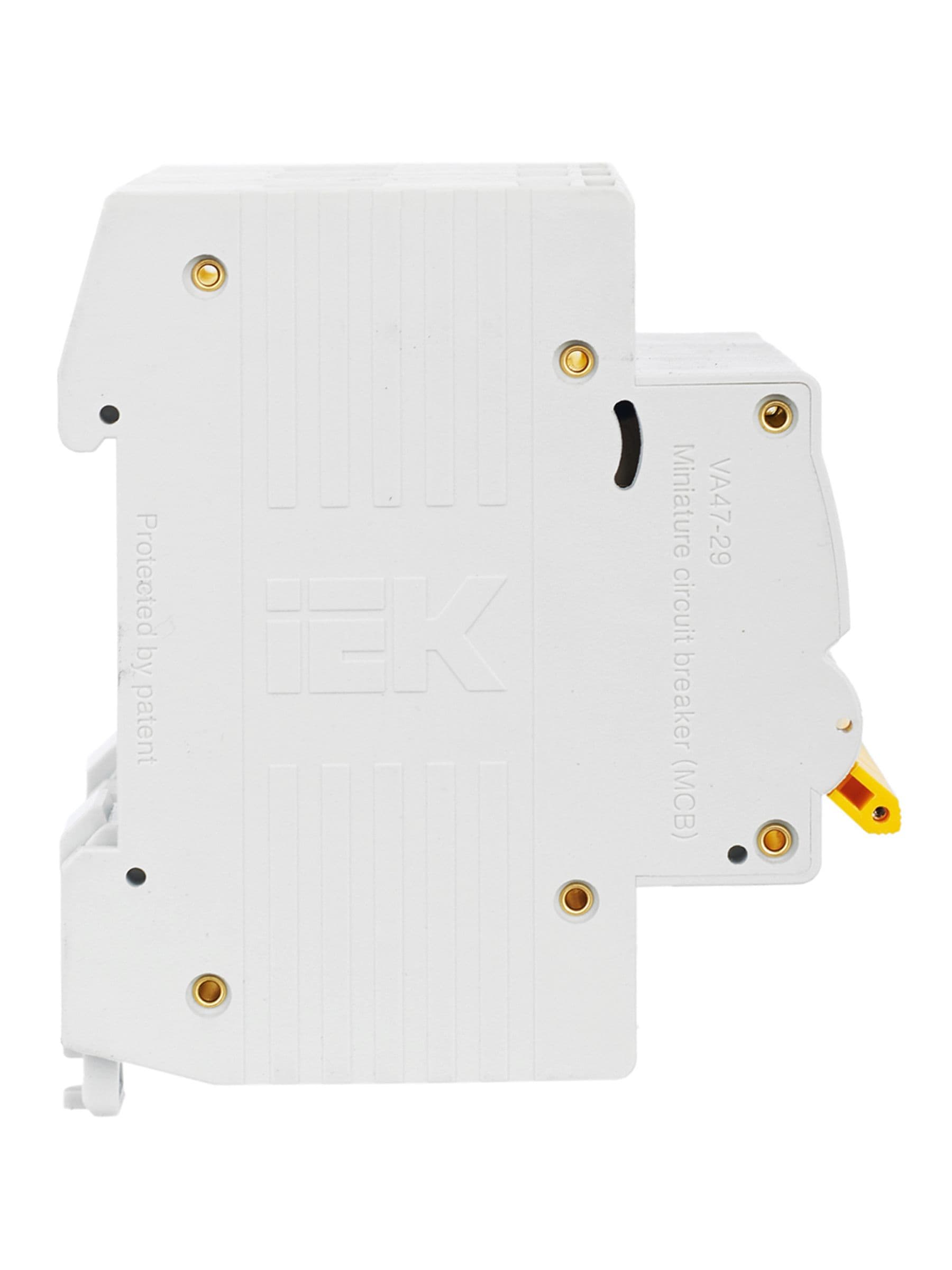

Выключатель автоматический трехполюсный 25А В ВА47-29 4.5кА
MVA20-3-025-B
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий. Преимущества: Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки. Усовершенствованная дугогасительная система. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы. Возможность соединения шиной PIN. Наличие индикатора положения контактов. Широкий диапазон рабочих температур от -40 до +50С. Новый эргономичный дизайн рукоятки включения/выключения. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Характеристики
- Высота, мм
- 80
- Гарантийный срок, мес
- 120
- Глубина, мм
- 75
- Диапазон рабочих температур
- от -40 до +50
- Исполнение
- Стационарное
- Климатическое исполнение
- УХЛ4
- Код ТН ВЭД
- 8536201007
- Количество модулей DIN
- 3
- Количество силовых полюсов
- 3
- Максимальное сечение подключаемого кабеля, мм2
- 25
- Масса, кг
- 0.295
- Напряжение, В
- 380
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 4.5
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 25
- Нормативный документ
- ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003
- Предельная отключающая способность, кА
- 4.5
- Рекомендованный проектный ассортимент
- Да
- Род тока
- Переменный (AC)
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 15
- Степень защиты
- IP20
- Сфера применения
- Промышленное и бытовое
- Тип изделия
- Выключатель автоматический модульный
- Тип монтажной рейки
- 35x15, 35x7.5
- Тип расцепителя
- Электромагнитный,тепловой
- Характеристика эл.магнитного расцепителя
- B
- Ширина, мм
- 54
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.284 кг | 0.08 м | 0.075 м | 0.054 м | 0.324 литр |
| 2 | УПАК4 | 48 | — | — | — | — | — |
| 3 | палета | 3024 | — | — | — | — | 1.376 м.куб. |
Документы
303эп-14-2-7 от 29.12.2025
ЕАЭС N RU Д-CN.РА02.В.67171/26
ЕАЭС RU С-CN.АЯ46.В.48038/26
303эп-14-2-7 от 29.12.2025
ЕАЭС N RU Д-CN.РА02.В.67171/26
ЕАЭС RU С-CN.АЯ46.В.48038/26
Схема подключения
Габаритный чертеж
Габаритный чертеж
AutoCad (DWG-формат)
3D-модель (STEP-формат)
3D-модель (STEP-формат)
Краткое руководство по эксплуатации
