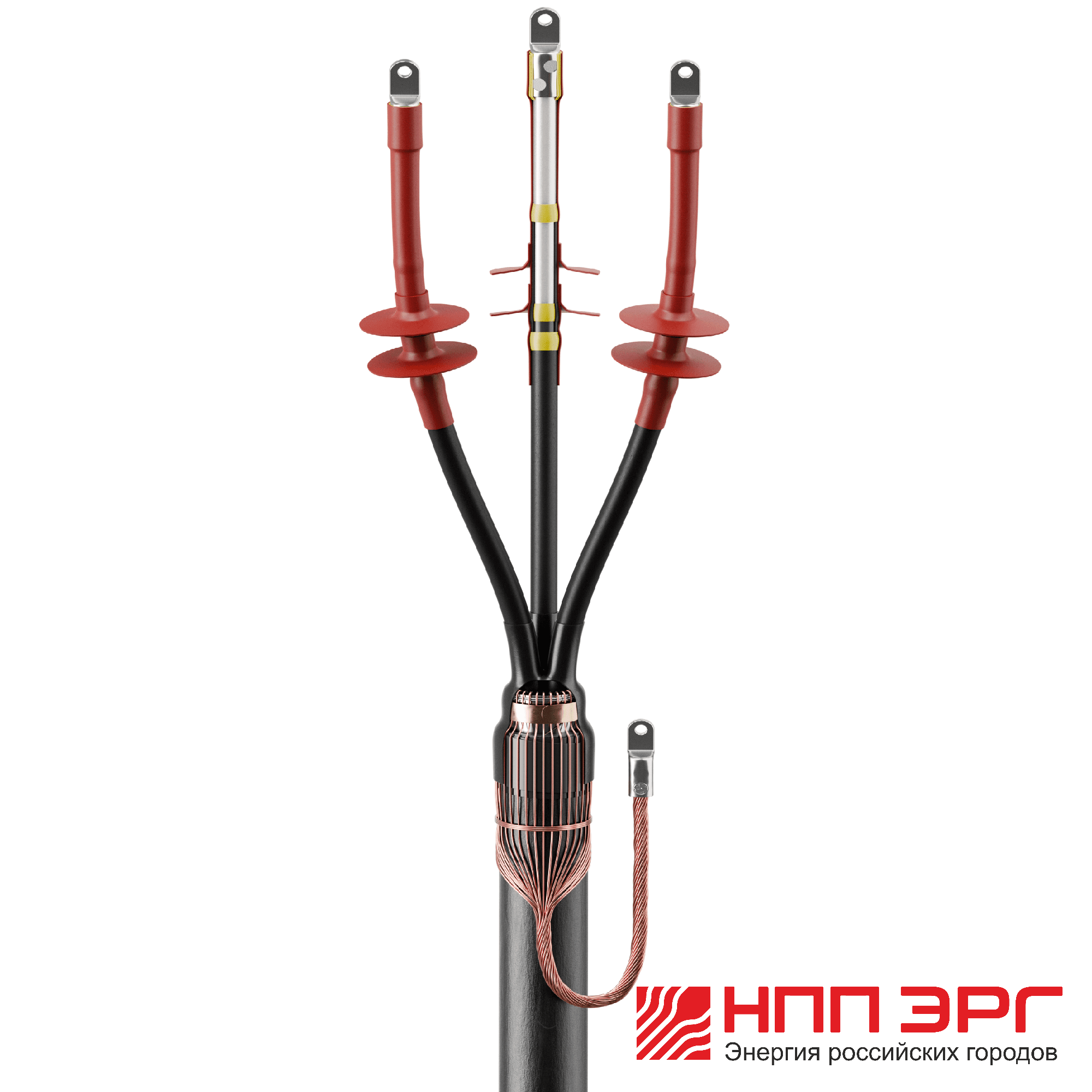

Муфта концевая 3ПКНТпН-Б-10-35...50-КПЭ (с наконечниками)
ERG203459
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Муфта 3ПКНТпН-Б-10-35...50-КПЭ (с наконечниками), арт.ERG203459 - термоусаживаемая муфта наружной установки для оконцевания 3-жильных кабелей с пластмассовой (СПЭ, ЭПР) изоляцией на напряжение до 10 кВ. Готовое решение – полный комплект материалов для монтажа ''под ключ''. Универсальные болтовые наконечники для Al и Cu жил. Проводник заземления формируется из медных проволок экрана и оконцовывается болтовым наконечником. Жильные изоляторы (юбки) создают ''сухие зоны'' и увеличивают длину пути токов утечки, исключая пробой изоляции. Герметик-регулятор и трубки стресс-контроля минимизируют риск пробоя на срезе экрана проводящего слоя. Клеевой термоплавкий слой (соэкструзия) гарантирует 100% герметичность. Диапазон эксплуатации – от -50C до +50C. Устойчивость к УФ-излучению и осадкам. Срок службы – 30 лет. Муфта аттестована в ПАО ''РОССЕТИ''.
Характеристики
- Высота, мм
- 130
- Гарантийный срок, мес
- 60
- Диапазон рабочих температур
- от -50 до +50
- Диапазон сечений
- 35-50
- Длина, мм
- 920
- Дополнительная информация
- применяется для кабелей типа – АПвБВ-10, АПвБП-10, АПвБПг-10, ПвБВ-10, ПвБП-10, ПвБПг-10 и их аналогов и модификаций
- Код ОКПД2
- 27.33.13.130
- Код ОКПД 2
- 27.33.13.130
- Код ТН ВЭД
- 8547200009
- Количество жил
- 3
- Комплектация
- мультиразмерные универсальные болтовые наконечники со срывными головками
- Марка
- ПКНТ(б)
- Масса, кг
- 1.334
- Материал жилы
- Алюминий/Медь
- Материал изделия
- Полиолефин
- Материал изоляции
- Для кабелей с пластмассовой изоляцией
- Наличие защитного покрова
- с броней
- Напряжение, В
- 10000
- Номинальное напряжение, кВ
- 10
- Нормативный документ
- ТУ 27.33.13-004-28448021-2018
- Преимущества
- "Готовый комплект материалов для монтажа кабельной муфты|Совместимость с алюминиевыми (Al) и медными (Cu) жилами|Сплошной равномерный слой клея по всей внутренней поверхности компонентов для абсолютной герметичности (соэкструзия)|Допуск к применению на объектах ПАО ""Россети"" (ЗАК № I3-179/18, Протокол № IП-50/24)."
- Способ монтажа
- Термоусадка
- Срок службы, лет
- 30
- Сфера применения
- для оконцевания 3-жильных кабелей с пластмассовой (СПЭ, ЭПР) изоляцией на напряжение до 10 кВ включительно
- Температура монтажа
- свыше 125
- Тип изделия
- Муфта концевая
- Тип установки
- Для наружной установки
- Цвет
- Черный
- Ширина, мм
- 170
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 1.334 кг | 0.6 м | 0.215 м | 0.165 м | 21.285 литр |
