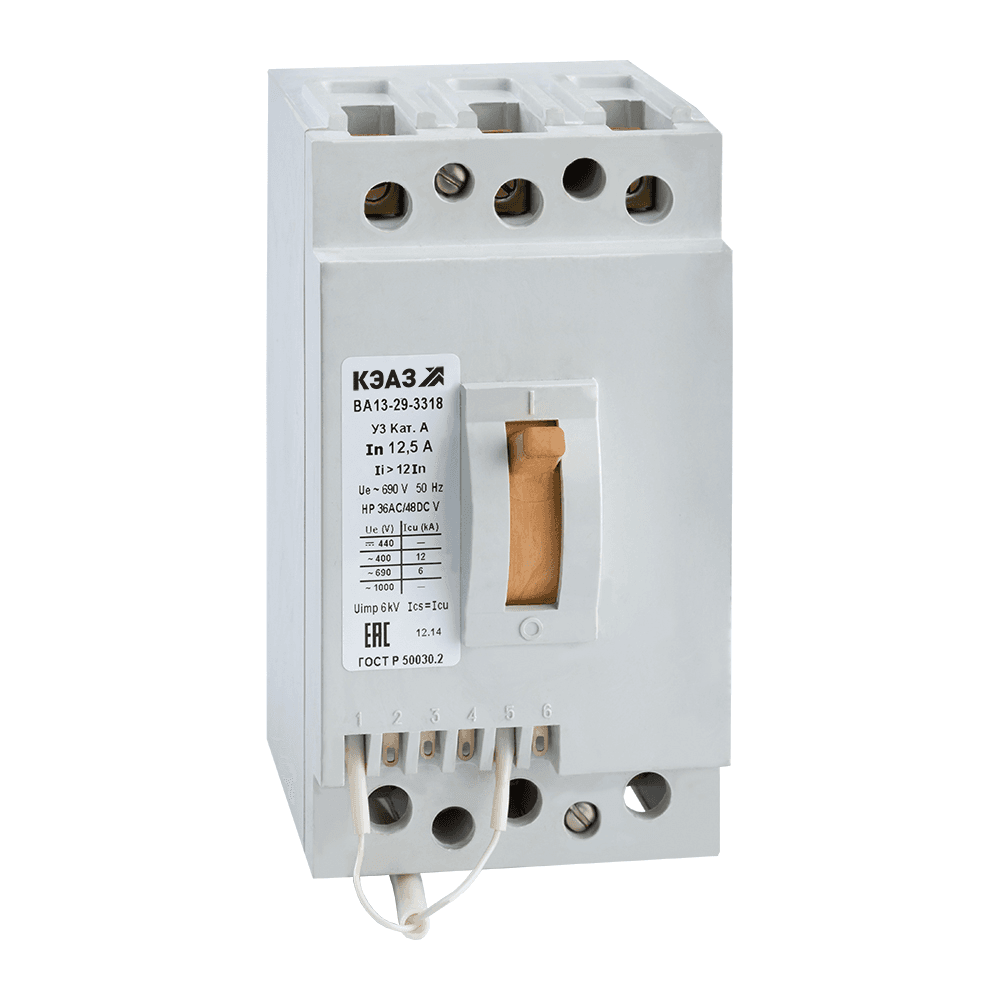

Выключатель автоматический ВА13-29-3318-63А-12Iн-690AC-НР36AC/48DC-У3

Характеристики

Вид привода

Ручной

Включено в реестр промышленной продукции РФ

10385140

Высота, мм

158

Глубина, мм

123

Диапазон рабочих температур

от -40 до +60

Исполнение

Стационарное

Климатическое исполнение

У3

Количество силовых полюсов

3

Комплектность

Нет

Крепление

Винтовое

Максимальное сечение подключаемого кабеля, мм2

25

Масса, кг

1.85

Напряжение, В

690

Напряжение и род тока дополнительного расцепителя

НР36AC/48DC

Номинальная отключающая способность, кА (AC) (IEC/EN 60898)

6

Номинальный ток, А

63

Нормативный документ

ГОСТ P 50030.2-2010

Предельная отключающая способность, кA

6

Преимущества

Электромагнитный расцепитель с гидравлическим замедлением срабатывания в зоне токов перегрузки|Российское производство|Температура эксплуатации от -50 до +60 градусов Цельсия|Начальный ток расцепления неизменен во всем диапазоне|Наличие оболочки для обеспечению степени защиты IP54|Исполнения до 1140 В AC

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP00

Сфера применения

Автоматические выключатели в литом корпусе

Тип дополнительного расцепителя

Независимый расцепитель

Тип изделия

Выключатель автоматический в литом корпусе

Тип расцепителя

Электромагнитный с гидравлическим замедлением срабатывания

Уставка срабатывания магнитного расцепителя (Im), А

12Iн

Частота, Гц

50

Ширина, мм

88
