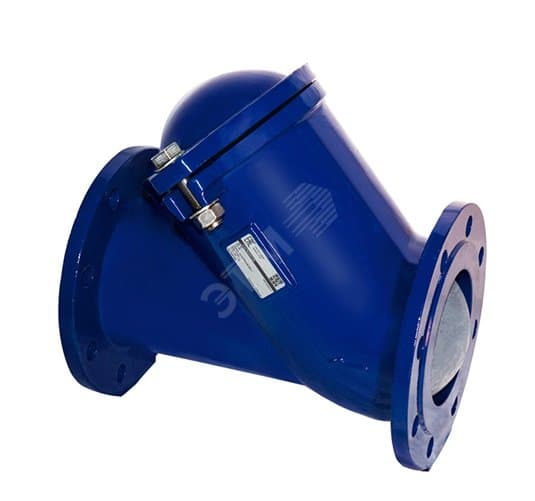

Клапан обратный тип 012F шаровой фланцевый DN 200 PN16 чугун

Характеристики

Высота, мм

510

Глубина, мм

500

Давление номинальное (PN), бар

16

Диапазон рабочих температур

от -25 до +70

Длина, мм

525

Дополнительная информация

Марка материала корпуса BЧ40 (GGG40). Под действием прямого потока рабочей среды шар перемещается под крышку корпуса и открывает клапан. При отсутствии прямого потока рабочей среды, под действием собственного веса, шар опускается и перекрывает обратный поток среды.

Дополнительные опции

Материал шара: Сталь, покрытая EPDM

Класс защиты

А по ГОСТ Р 54808-2011

Климатическое исполнение

ОМ(3.1,4)/Т(3,4,5)/У(3.1,5)/УХЛ(3.1,4,5)

Максимальная рабочая температура, С

110

Масса, кг

67.00

Материал корпуса

Чугун

Материал уплотнения

EPDM

Нормативный документ

ТУ 3730-011-62977923-2015

Рабочее давление, бар

16

Резьба

Без резьбы

Сфера применения

Канализационные системы, ливневые стоки, трубопроводы, транспортирующие сточные воды, техническая холодная вода

Тип изделия

Клапан обратный

Тип рабочей среды

Вода

Тип соединения

Фланцевое

Условный проход, мм

200

Функциональное назначение

Предотвращение обратного потока рабочей среды в трубопроводных системах водоотведения

Цвет

Синий

Ширина, мм

340
