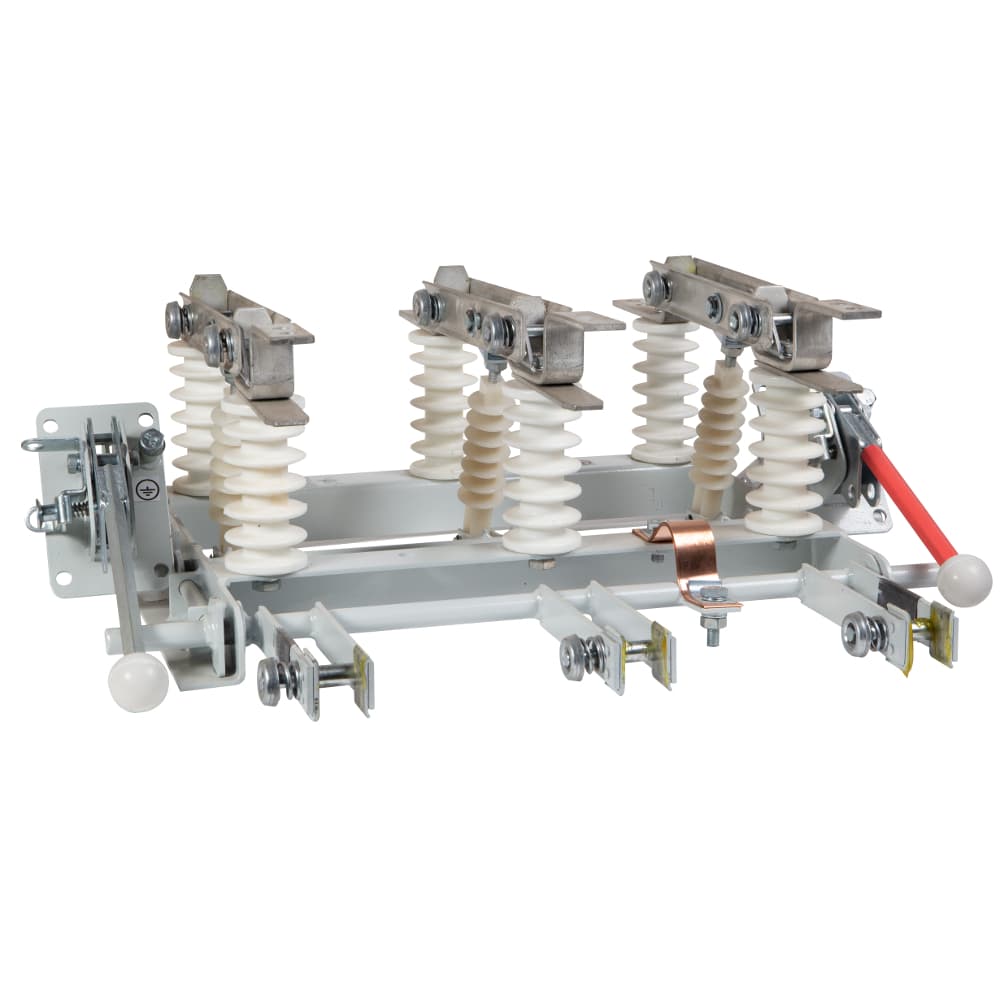

Разъединитель высоковольтный РВЗ-10/1000-II-И2-У3-

Характеристики

Вид привода

Ручной

Высота, мм

574

Глубина, мм

436

Климатическое исполнение

У3

Количество силовых полюсов

3

Комплектация

разъединитель|привод

Масса, кг

40

Номинальное напряжение, кВ

10

Номинальный ток, А

1000

Нормативный документ

ГОСТ Р 52726-2007, ТУ3414-019-05755766-2010

Преимущества

Надёжность и безопасность|Видимый разрыв цепи – гарантия отсутствия напряжения при обслуживании|Механическая блокировка с выключателем (исключает ошибочные операции)|Заземляющие ножи (опционально) для дополнительной защиты|Универсальность и удобство|Компактность – легко встраивается в КРУ (ячейки К-104, КСО-366 и др.)|Простота обслуживания – минимум трущихся частей|Электрическая и механическая стойкость|Высокая отключающая способность|Устойчивость к КЗ

Род тока

Переменный (AC)

Способ монтажа

Монтажная плата

Степень защиты

IP00

Сфера применения

распределительные устройства 6-10 кВ|устанавливаются в ячейках КРУ|обеспечивают видимый разрыв цепи при ремонтах|подстанции промышленных предприятий|в схемах главных понизительных подстанций (ГПП)|для секционирования шин 6-10 кВ|в цепях питания мощных электродвигателей|системы собственных нужд подстанций|в цепях питания трансформаторов собственных нужд|для отключения резервных линий|коммутация измерительных цепей|создание разрыва для подключения/отключения измерительных трансформаторов|в схемах учета электроэнергии

Тип изделия

Разъединитель высоковольтный

Ширина, мм

650
