Описание

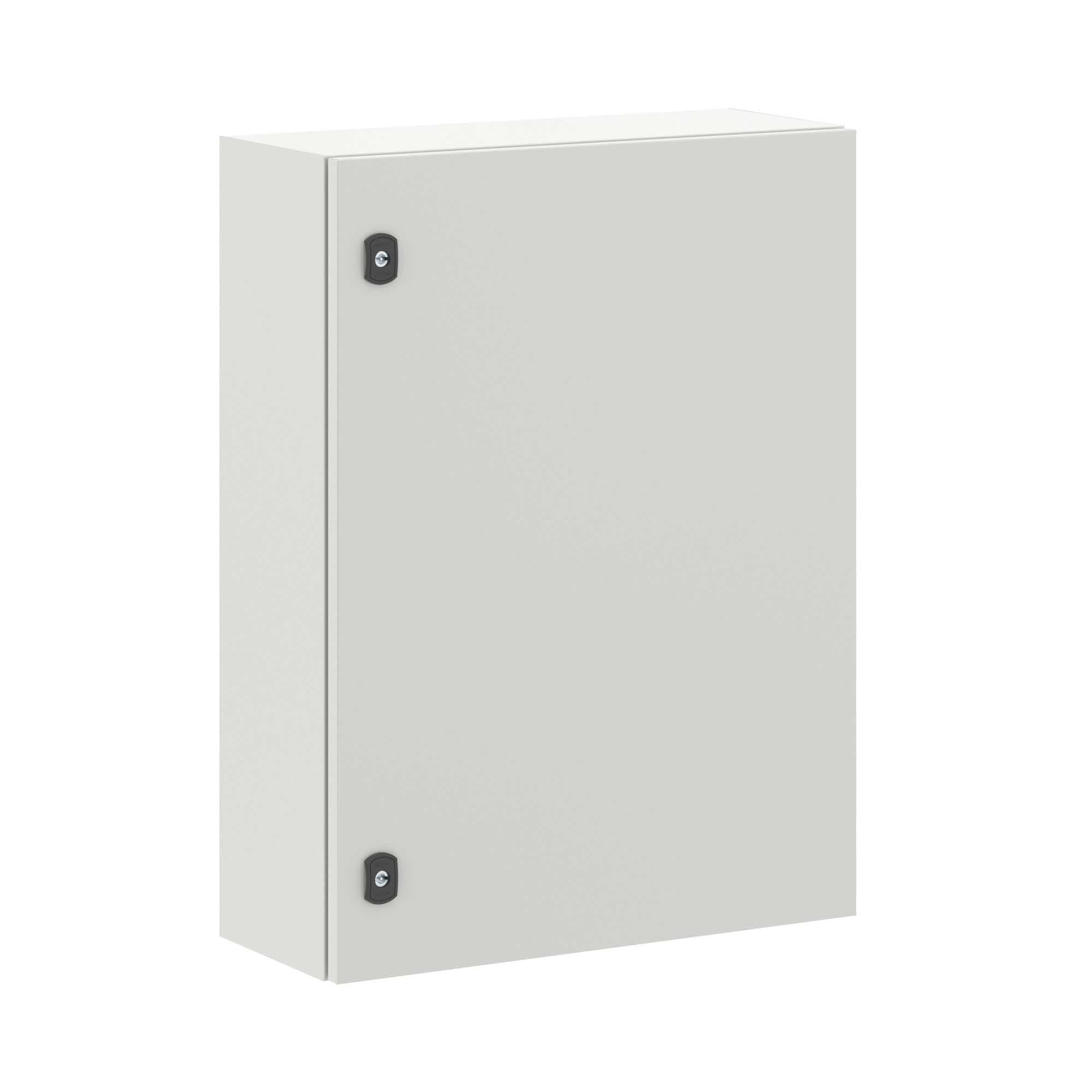

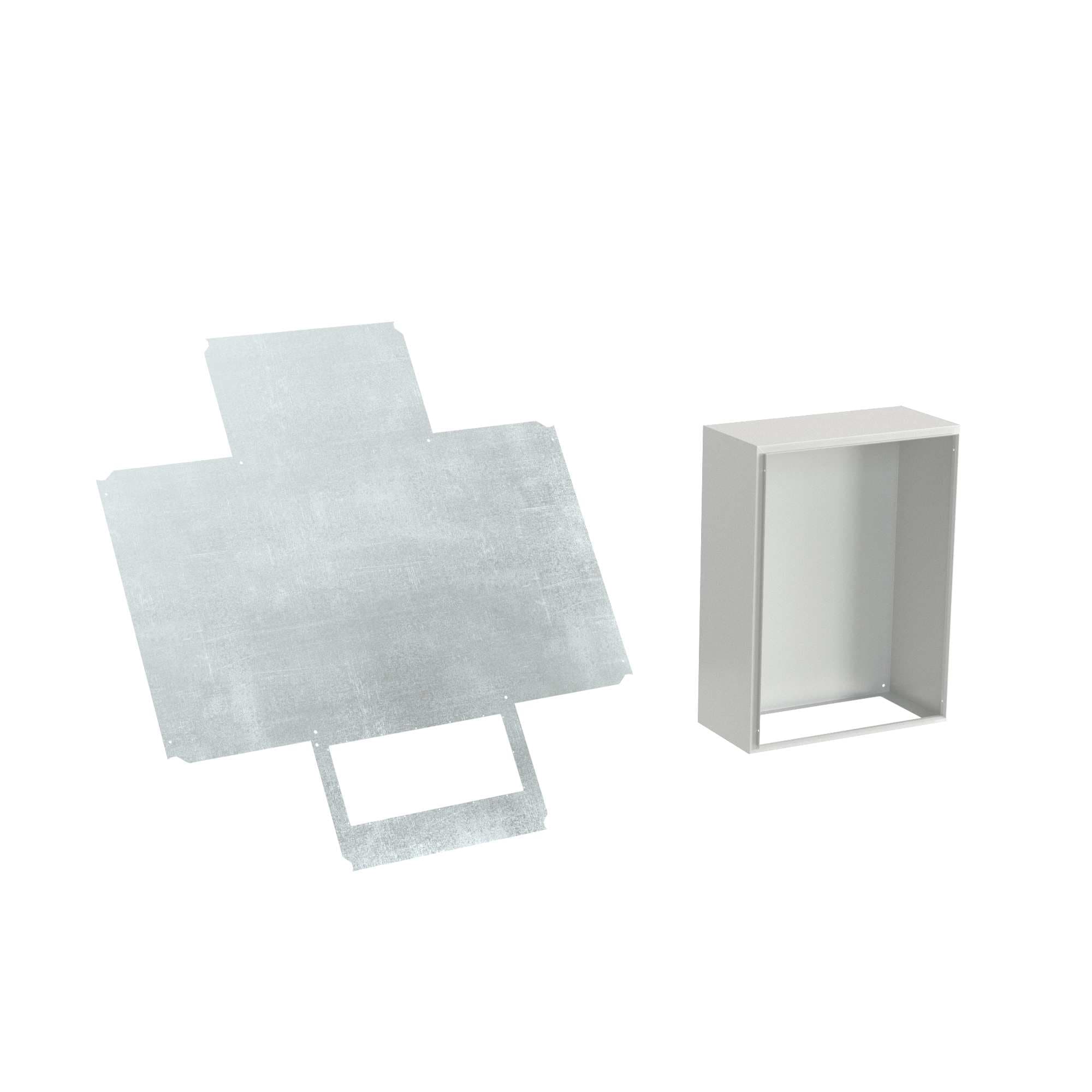

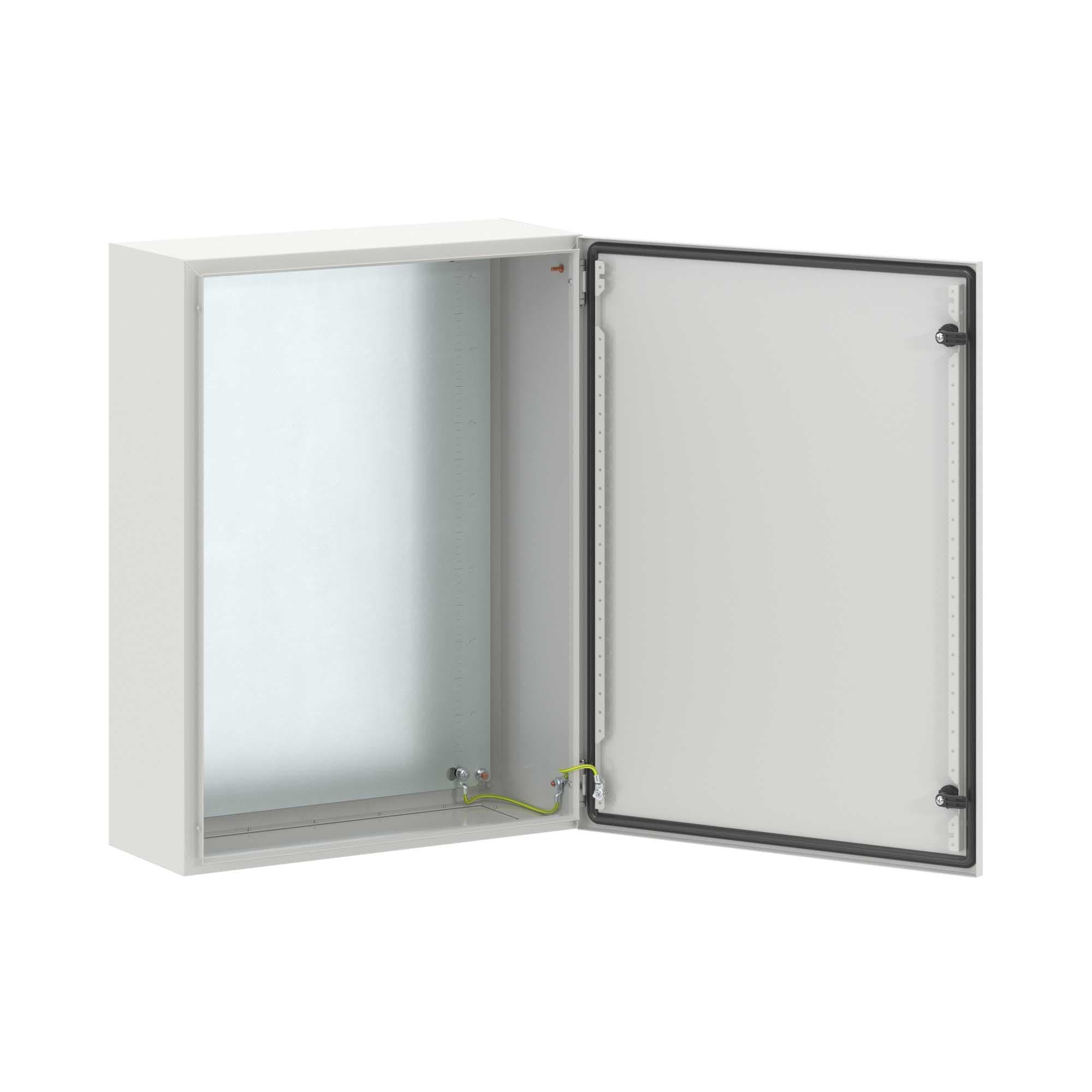

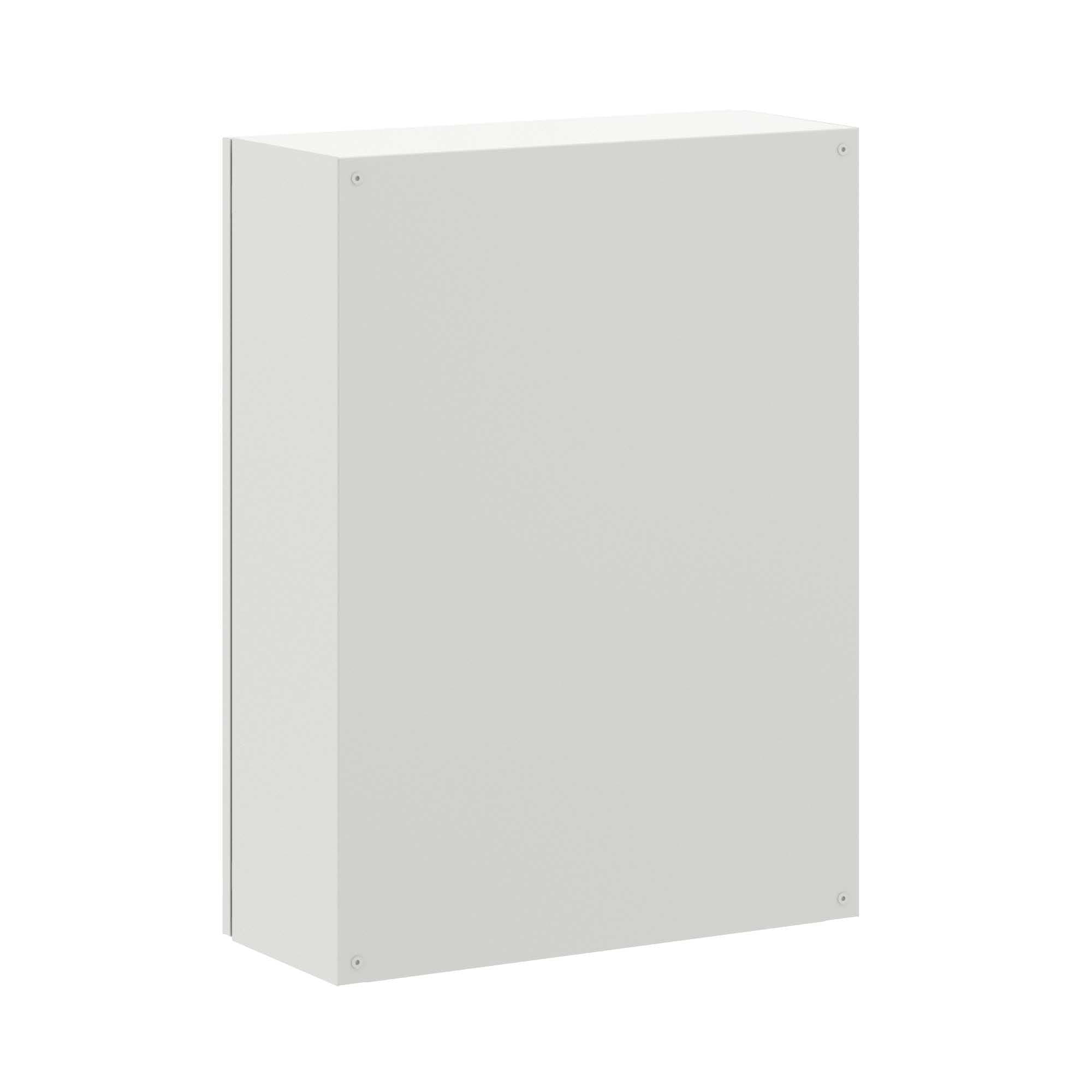

Навесные корпуса STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STE изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата – из оцинкованной стали 1,8 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает высокую нагрузочную способность и защиту от вибраций. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки – корпус, дверь реверсивная, монтажная плата, дверные рейки, поворотный замок 2 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 800x600x250 (ШхВхГ) мм.
Характеристики
- EMC исполнение (электромагнитная совместимость)
- Нет
- Возможность использования в составе многошкафных щитов
- Нет
- Высота, мм
- 800
- Глубина, мм
- 250
- Климатическое исполнение
- УХЛ2
- Код ОКПД2
- 27.12.40.000
- Код ТН ВЭД
- 9403208009
- Количество дверей
- 1
- Комплектность
- Некомплектный
- Масса, кг
- 30
- Материал дверцы
- Сталь окрашенная
- Материал изделия
- Сталь
- Материал корпуса
- Сталь порошковая окраска
- Наличие замка
- Да
- Наличие монтажной панели
- Да
- Напряжение, В
- 220
- Номер цвета по RAL
- 7035
- Нормативный документ
- ГОСТ Р 50827.3-2009
- Покрытие
- Порошковая окраска
- Преимущества
- Универсальные корпуса 52 типоразмеров для различных отраслей и сфер применения|Многоступенчатая покраска обеспечивает высокую коррозионную стойкости|Замкнутый сварной шов задней стенки и проваренные углы корпуса обеспечивают высокую стойкость ко всем видам нагрузок|Загиб кромки корпуса предотвращает попадание влаги, пыли и грязи в корпус|Широкий складской ассортимент корпусов и аксессуаров, оптимальные сроки производства, большие производственные мощности|Непрерывный контур уплотнителя и заглушки отверстий на задней стенке обеспечивают степень защиты IP66|Сейсмостойкость 9 баллов, вибростойкость М39|Свидетельство Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)|Лицензия Ростехнадзора для атомных объектов|Добровольная сертификация оболочек НКУ по ГОСТ IEC 61439 и ГОСТ IEC 62316
- Рекомендованный проектный ассортимент
- Да
- Способ монтажа
- Навесной
- Степень защиты
- IP65
- Тип изделия
- Щит монтажный
- Ударопрочность (IK)
- IK10
- Цвет
- Серый
- Ширина, мм
- 600
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 30 кг | 0.8 м | 0.6 м | 0.25 м | 0.12 м.куб. |
| 2 | палета | 6 | 180 кг | 1.2 м | 0.8 м | 0.96 м | 0.922 м.куб. |
