В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Ручные кнопочные пускатели MASTER IEK представляют собой компактные устройства, совмещающие функции ручного пускателя и автоматического выключателя защиты двигателя. Они предназначены для управления и надежной защиты трехфазных асинхронных электродвигателей от перегрузок, коротких замыканий и неполнофазных режимов работы. Благодаря широкому диапазону номинальных токов (от 0,16 до 80 А), высокой отключающей способности и возможности точной регулировки, пускатели подходят для использования на промышленных объектах, в сельском хозяйстве, строительстве и в системах автоматики зданий. Устройства монтируются на DIN-рейку, оснащены термомагнитным расцепителем (класс защиты 10А), блокировкой включения от случайного пуска, чувствительны к обрыву фазы. Пускатели соответствуют требованиям ТР ТС 004/2011, ГОСТ IEK 60947-4-1, ГОСТ IEK 60947-1, ГОСТ IEK 60947-2.
Характеристики
- Высота, мм
- 112.5
- Гарантийный срок, мес
- 36
- Глубина, мм
- 78
- Диапазон рабочих температур
- от -25 до +40
- Диапазон уставки тока электродвигателя, А
- 25-40
- Диапазон уставок реле, А
- 25-40
- Исполнение
- Нереверсивное
- Класс защиты
- Класс 10А
- Климатическое исполнение
- УХЛ3.1
- Код ТН ВЭД
- 8536508008
- Количество НЗ контактов
- 0
- Количество НО контактов
- 0
- Количество силовых НЗ контактов
- 0
- Количество силовых НО контактов
- 3
- Количество силовых полюсов
- 3
- Комплектация
- Пускатель - 1 шт.|упаковка
- Масса, кг
- 0.79
- Механическая износостойкость, циклов
- 10000
- Напряжение, В
- 660
- Номинальная мощность электродвигателя, КВт
- 18.5
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 3
- Номинальный ток, А
- 40
- Потери мощности, Вт
- 3
- Преимущества
- Высокая точность срабатывания и температурная компенсация до +40 °C|Возможность блокировки кнопки включения|Возможность пломбирования регулировки расцепителя|Широкий ассортимент пускателей и аксессуаров.
- Род тока
- Переменный (AC)
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 10
- Степень защиты
- IP20
- Сфера применения
- Управление и защита трехфазных асинхронных электродвигателей|сельскохозяйственное оборудование|строительная техника|системы автоматизации
- Тип подключения силовой цепи
- Винтовое
- Уставка срабатывания магнитного расцепителя (Im), А
- 480
- Частота, Гц
- 50
- Ширина, мм
- 63.5
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.792 кг | 0.122 м | 0.073 м | 0.106 м | 0.001 м.куб. |
Документы
ЕАЭС RU С-CN.АЯ46.В.49069/26
ЕАЭС N RU Д-CN.РА02.В.72559/26
ПИСЬМО 275 ЭП-14-2-7
ЕАЭС RU С-CN.АЯ46.В.49069/26
ЕАЭС N RU Д-CN.РА02.В.72559/26
ПИСЬМО 275 ЭП-14-2-7
Пускатели ручные кнопочные ПРК MASTER IEK.mp4

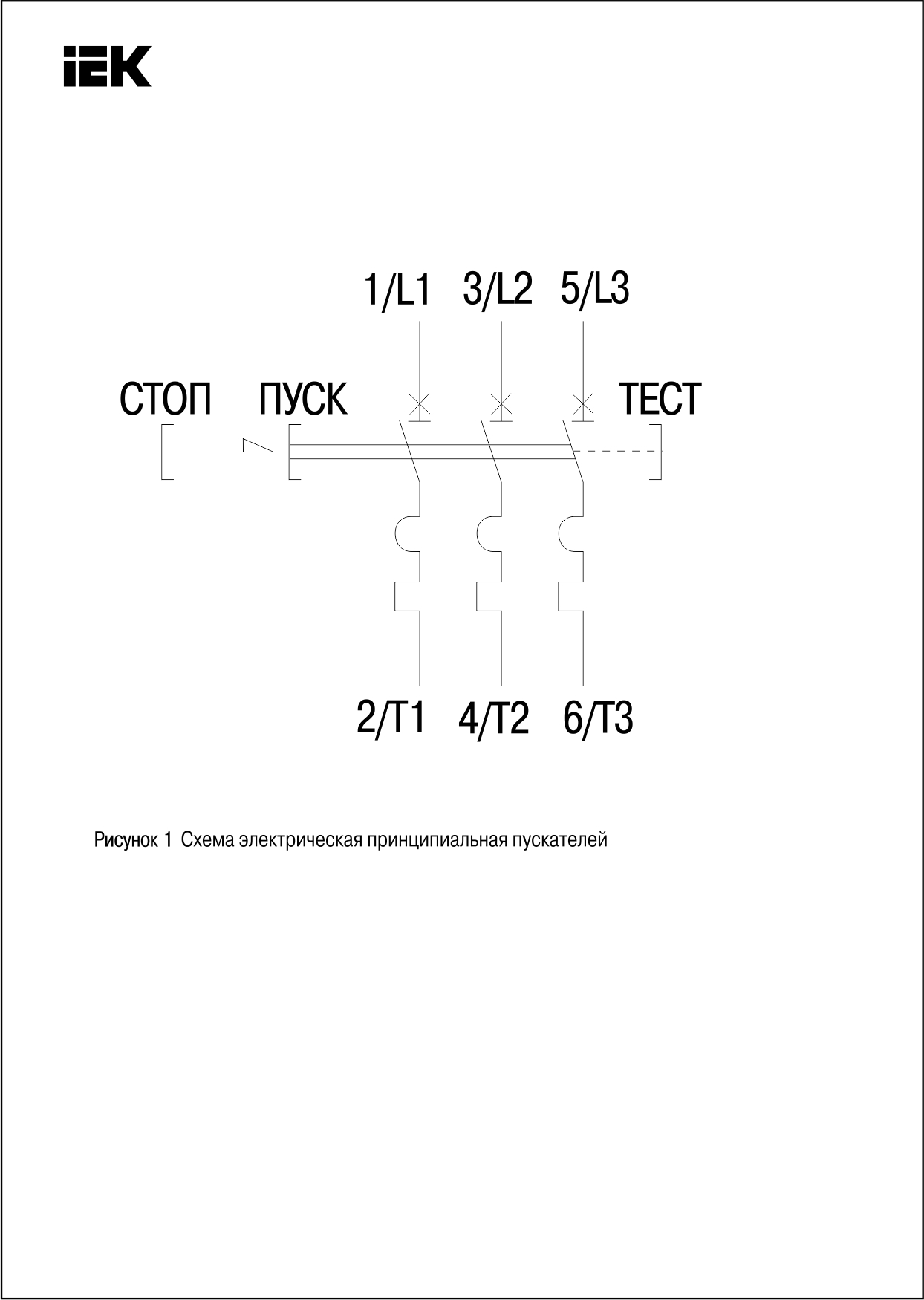

Схема подключения

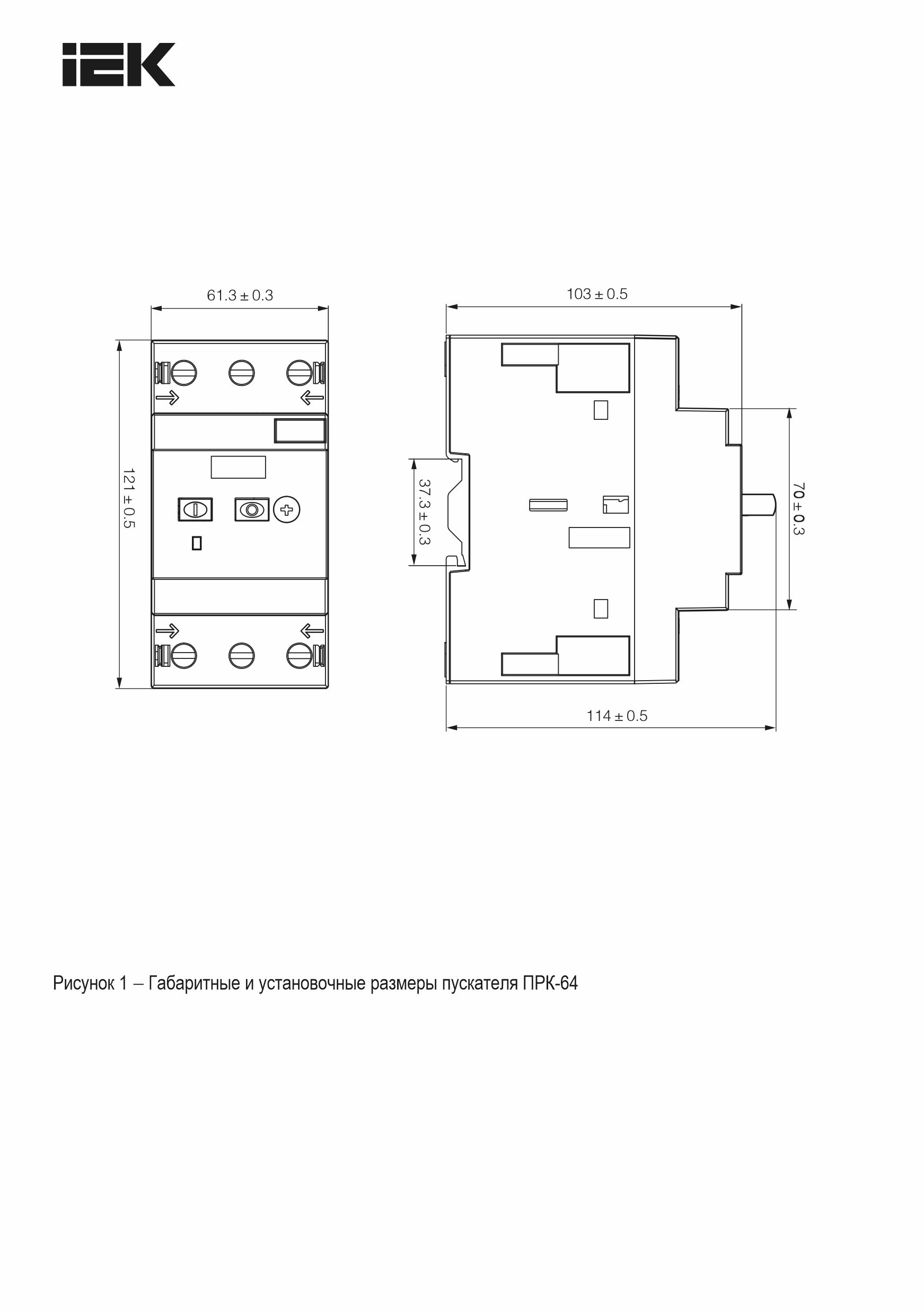

Габаритный чертеж
Габаритный чертеж
3D-модель (STEP-формат)
AutoCad (DWG-формат)
Краткое руководство по эксплуатации
Руководство По Эксплуатации
Руководство По Эксплуатации
Листовка
