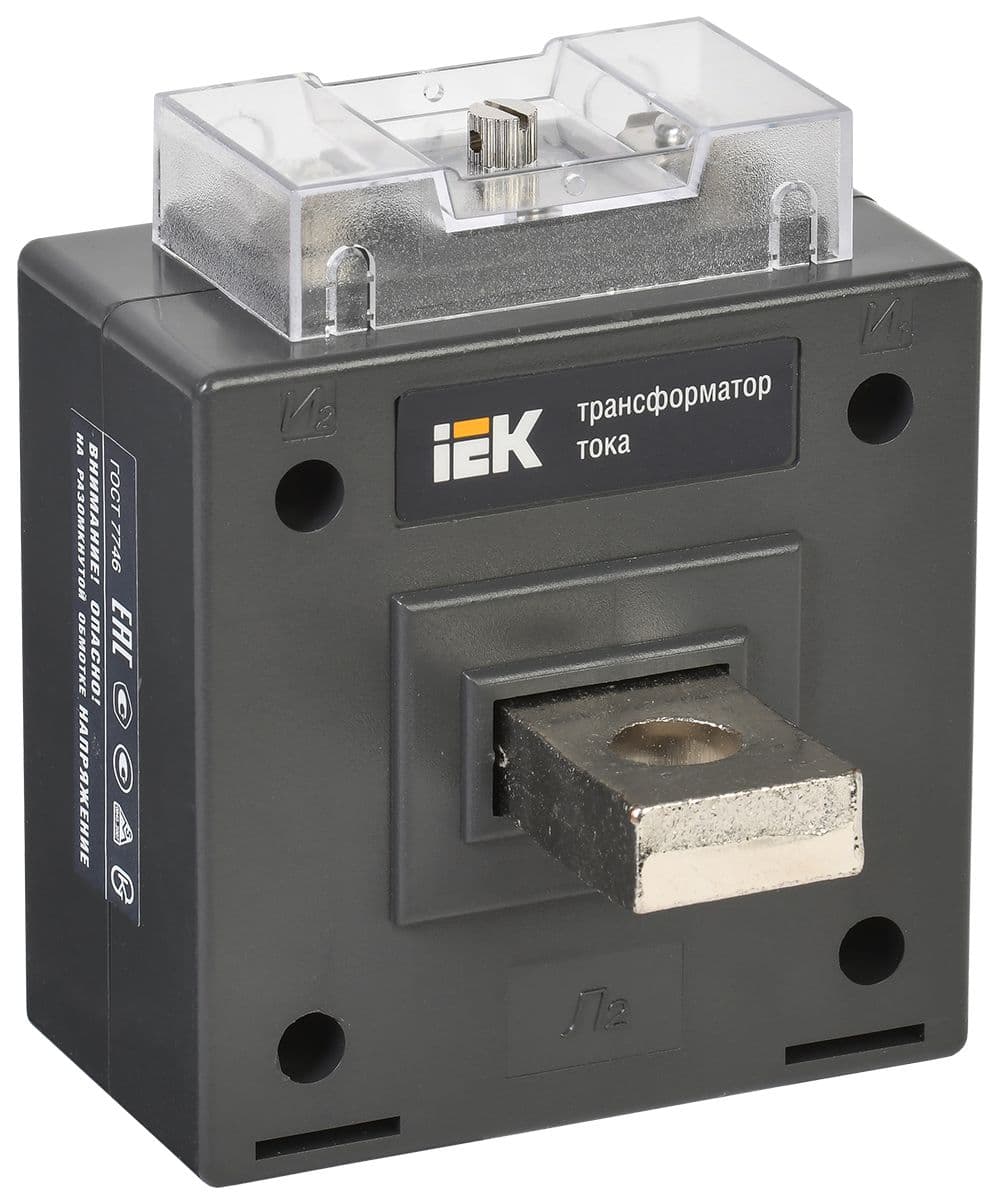

Трансформатор тока ТТИ-А 1000/5А 5ВА класс 0,5 IEK
ITT10-2-05-1000
В наличии · цена с НДС
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Описание
Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе ''Лучшее электрооборудование-2005 года'', в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО ''Союзэкспертиза''. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.
Характеристики
- Высота, мм
- 103
- Гарантийный срок, мес
- 60
- Глубина, мм
- 120
- Класс точности
- 0.5
- Климатическое исполнение
- УХЛ3
- Код ОКПД2
- 27.11.42.000
- Код ТН ВЭД
- 8504312909
- Количество фаз
- 1
- Масса, кг
- 0.6
- Монтажное исполнение трансформатора тока
- Монтажная пластина/плата
- Напряжение, В
- 660
- Номинальный первичный ток, А
- 1000
- Номинальный ток, А
- 1000/5
- Номинальный ток вторичной обмотки ТТ, А
- 5
- Нормативный документ
- ГОСТ 7746, ТУ 3414-001-18461115-2006
- Преимущества
- Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.| Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.| В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.| Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников.| Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.| Межповерочный интервал 5 лет.
- Способ монтажа
- Монтажная плата
- Срок службы, лет
- 25
- Степень защиты
- IP20
- Сфера применения
- Промышленные предприятия|Объекты инфраструктуры|Шкафы распределения и управления|Гражданское строительство|Технологическое оборудование
- Тип изделия
- Трансформатор тока
- Установка
- Внутрь шкафа
- Ширина, мм
- 87
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.985 кг | 0.125 м | 0.105 м | 0.09 м | 0.001 м.куб. |
| 2 | УПАК4 | 36 | — | — | — | — | — |
Документы
304эп-14-2-7 от 29.12.2025
С.34.083.А №47195
ЕАЭС N RU Д-CN.РА02.В.68542/26
304эп-14-2-7 от 29.12.2025
С.34.083.А №47195
ЕАЭС N RU Д-CN.РА02.В.68542/26
Схема подключения
Габаритный чертеж
3D-модель (STEP-формат)
AutoCad (DWG-формат)
Руководство По Эксплуатации
