EKF

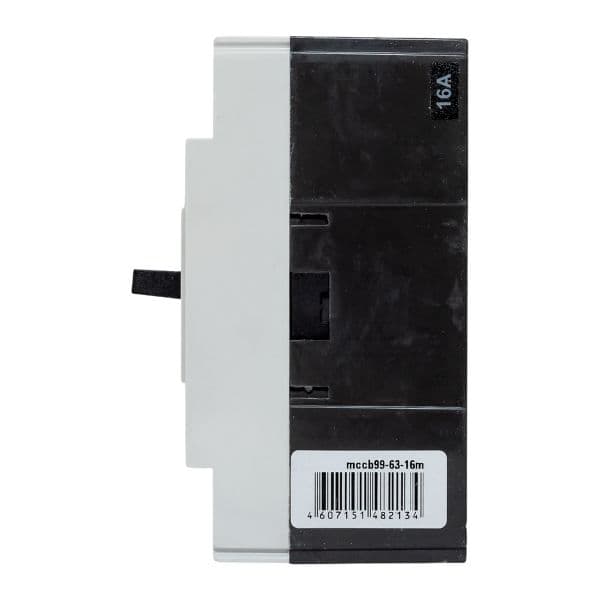

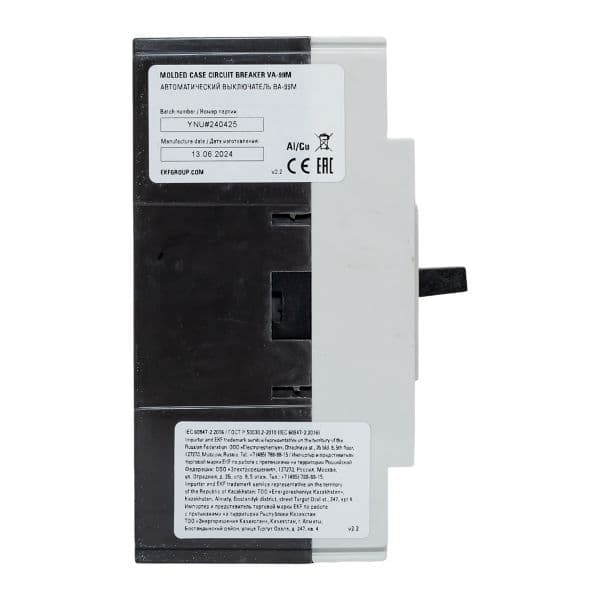

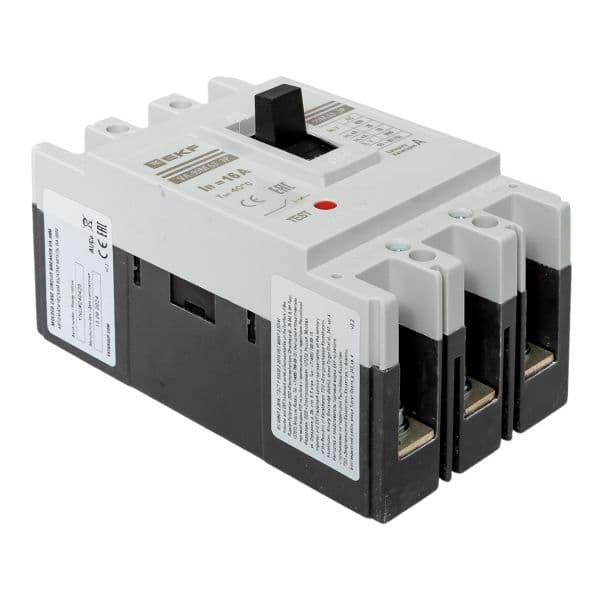

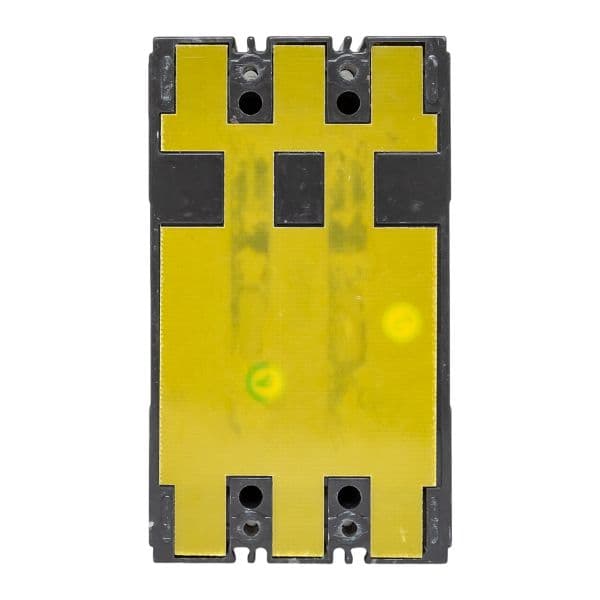

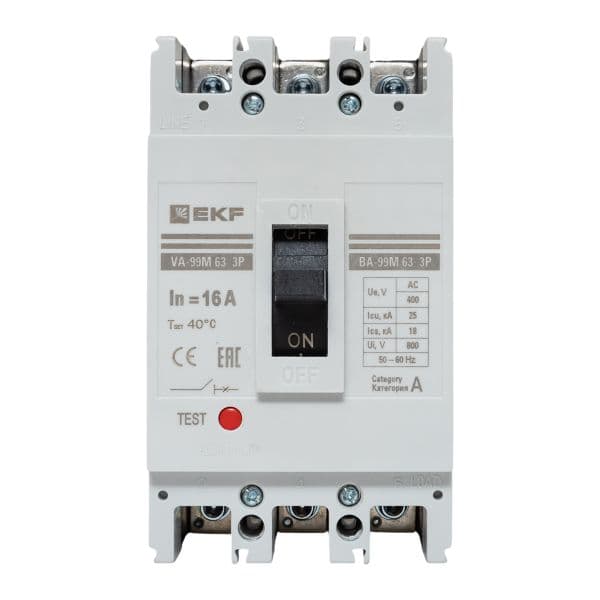

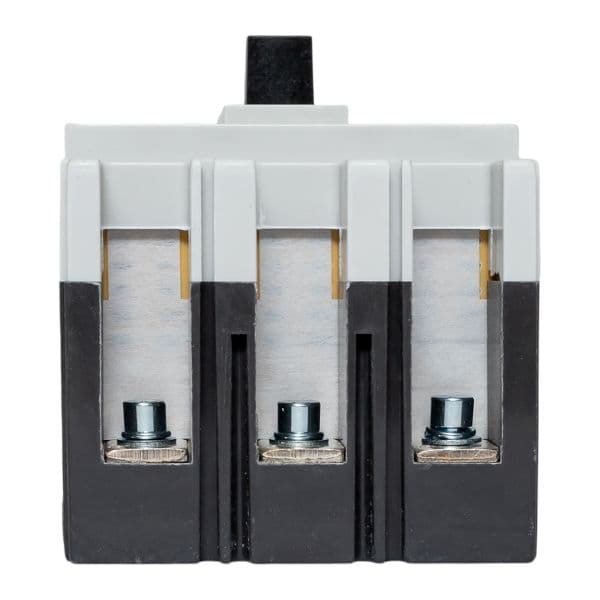

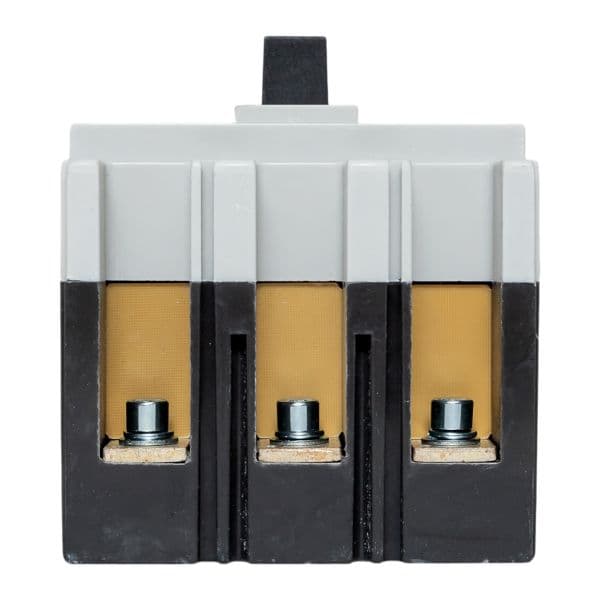

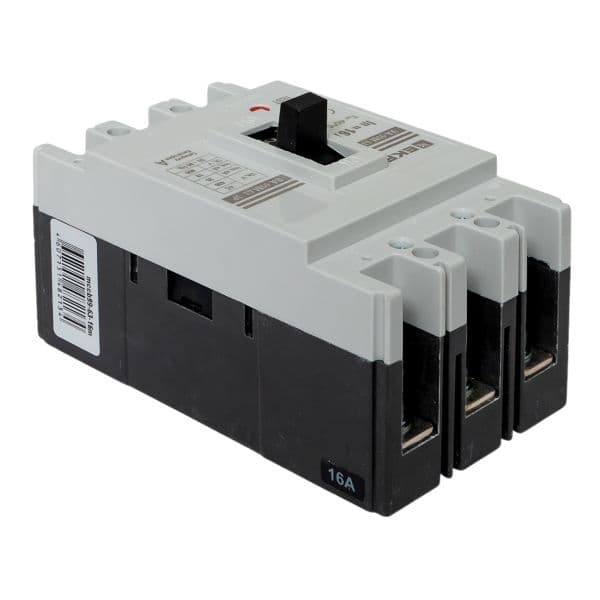

Выключатель автоматический ВА-99М 63/16А 3 полюса 20кА
mccb99-63-16m
4 799 ₽/ шт
Под заказ · цена с НДС
Оптовая цена доступна при заказе от 50 000 ₽. Автоматически применяется в корзине.
Количество:шт
Быстрая доставка
Москва и регионы
Гарантия
Официальный дилер
Документы
Счет, УПД, Сертификат
Видео о товаре
Описание
Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки ''Тест'' – проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Характеристики
- Вид привода
- Ручной
- Высота, мм
- 180
- Гарантийный срок, мес
- 84
- Глубина, мм
- 95
- Диапазон рабочих температур
- от -40 до +55
- Исполнение
- Стационарное
- Климатическое исполнение
- УХЛ3
- Код ОКПД2
- 27.12.22
- Код ТН ВЭД
- 8536201007
- Количество силовых полюсов
- 3

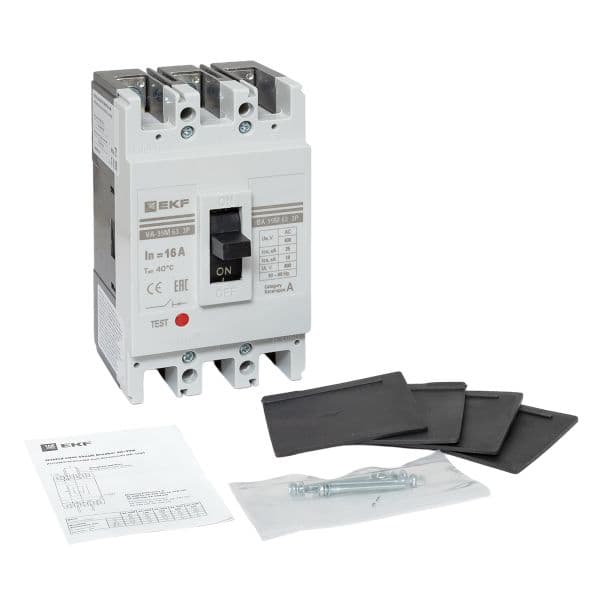

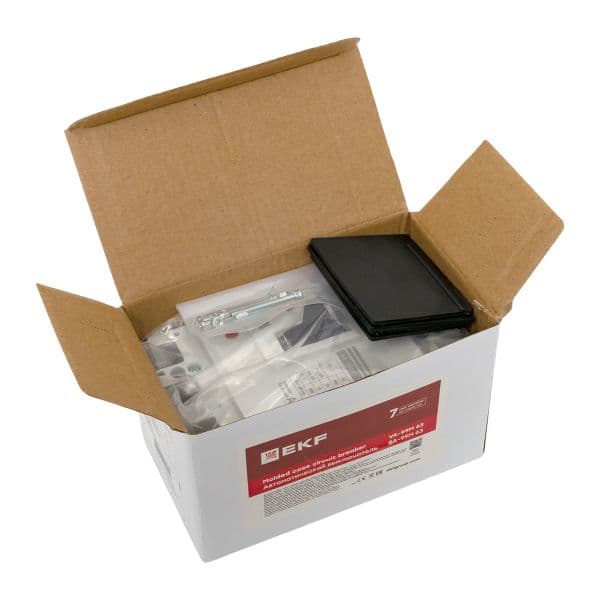

- Комплектация
- автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт
- Масса, кг
- 1.033
- Напряжение, В
- 380
- Номинальная отключающая способность, кА (AC) (IEC/EN 60898)
- 25
- Номинальная предельная отключающая способность Icu при AC 400В, кА
- 20
- Номинальная рабочая отключающая способность Ics при AC 400В, кА
- 25
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 16
- Нормативный документ
- ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
- Предельная отключающая способность, кА
- 20
- Род тока
- Переменный (AC)
- Серия
- ВА-99М
- Способ монтажа
- Монтажная плата
- Способ подключения
- Шинное
- Степень защиты
- IP30
- Сфера применения
- нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании
- Тип дополнительного расцепителя
- Нет
- Тип изделия
- Выключатель автоматический в литом корпусе
- Тип расцепителя
- Электромагнитный,тепловой
- Тип управления
- Рычаг
- Уставка срабатывания магнитного расцепителя (Im), А
- 496
- Частота, Гц
- 50
- Ширина, мм
- 80

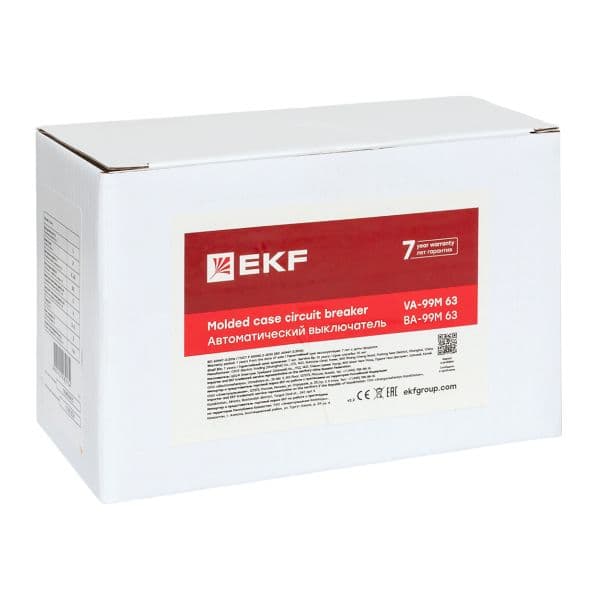

Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 0.901 кг | 0.148 м | 0.083 м | 0.096 м | 1.179 литр |
Документы
ЕАЭС N RU Д-CN.РА01.В.87679/25
Сертификат Скачать
ЕАЭС KG417/045.CN.02.02146
Сертификат Скачать
3D модель (формат step)
Скачать
ЕАЭС N RU Д-CN.РА01.В.87679/25
Сертификат Скачать
ЕАЭС KG417/045.CN.02.02146
Сертификат Скачать
Видеоматериалы
Техдокументация Скачать
Видеоматериалы
Техдокументация Скачать
Видеоматериалы
Техдокументация Скачать
Видеоматериалы
Техдокументация Скачать
