Описание
Т-отвод серии ''PLUS'' используется для создания ответвления трассы. Модификация изделия позволяет придерживаться заданных радиусов изгиба кабельной трассы при монтаже. Элемент рекомендовано применять c металлическим листовым лотком этой же серии шириной 500 мм и высотой борта 100 мм. Изделие оцинковано методом горячего погружения согласно ГОСТ 9.307-2021 и используется для монтажа в помещениях с высокой влажностью и низкой загрязненностью, под открытым небом и в слабокоррозийной среде, в соответствии с ГОСТ 15150-69. Специальные соединительные лепестки на корпусе секции обеспечивают необходимую жёсткость конструкции стыкового узла и целостность трассы.
Характеристики
- Высота, мм
- 100
- Климатическое исполнение
- О1/О4
- Материал изделия
- Сталь
- Покрытие
- Горячий цинк
- Тип изделия
- Ответвитель T-образный
- Толщина материала изделия
- 1
- Ширина, мм
- 500
Упаковка
| № | Упаковка | Ёмкость | Вес | Длина | Ширина | Высота | Объём |
|---|---|---|---|---|---|---|---|
| 1 | шт | 1 | 5.12 кг | 0.785 м | 0.645 м | 0.1 м | 0.051 м.куб. |
Документы
04ИДЮ128.RU.С02942
3D модель (формат stp)
04ИДЮ128.RU.С02942
2D чертеж (формат dwg)
2D чертеж (формат dwg)
3D модель (формат stp)

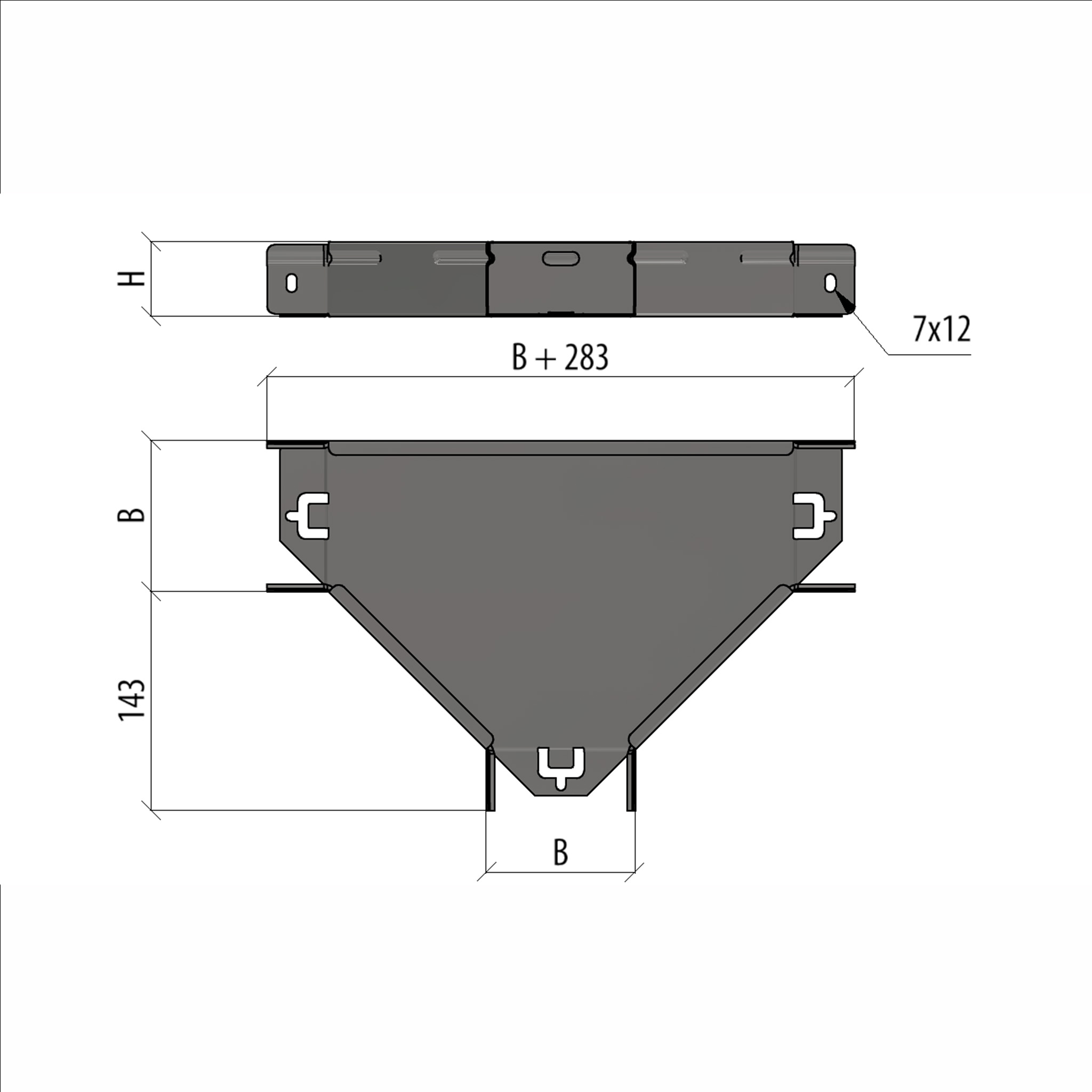

Чертеж
Листовые лотки ''Быстрый монтаж'' ПЛЮС уникальное соединение, увеличивающее скорость монтажа на 30%
2D чертеж (формат dwg)
2D чертеж (формат dwg)
