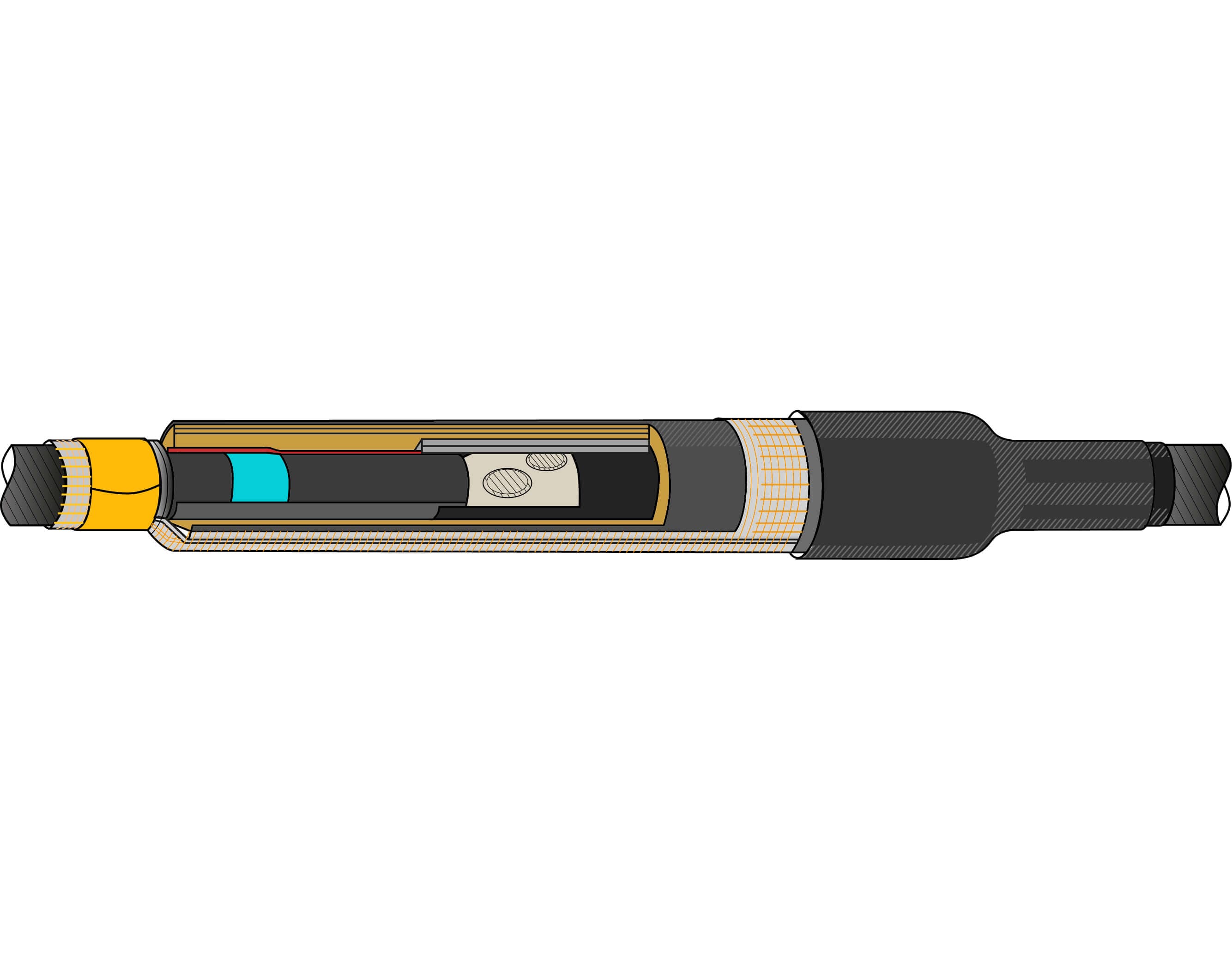

Муфта соединительная ПСТ(с)-О-35...500

Характеристики

Высота, мм

180

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

500

Длина, мм

1380

Дополнительная информация

с болтовым соединителем

Код ОКПД 2

27.33.13.130

Количество жил

1

Комплектация

Трубка регулятор напряжения, манжета трехслойная с внутренним эластомерным изоляционным и внешним проводящим слоями, сетка медная луженая, кожух термоусаживаемый наружный, лента регулятор, манжеты изоляционные толстостенные (2 шт.), болтовой соединитель, пружина постоянного давления.

Марка

ПСТ

Масса, кг

4.690

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с пластмассовой изоляцией

Наличие защитного покрова

без брони

Напряжение, В

35000

Номинальное напряжение, кВ

35

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для соединения 1-жильных кабелей с пластмассовой изоляцией на напряжение до 35 кВ включительно.

Температура монтажа

свыше 125

Тип изделия

Муфта соединительная

Тип установки

Для внутренней/наружной установки

Цвет

Черный

Ширина, мм

240
