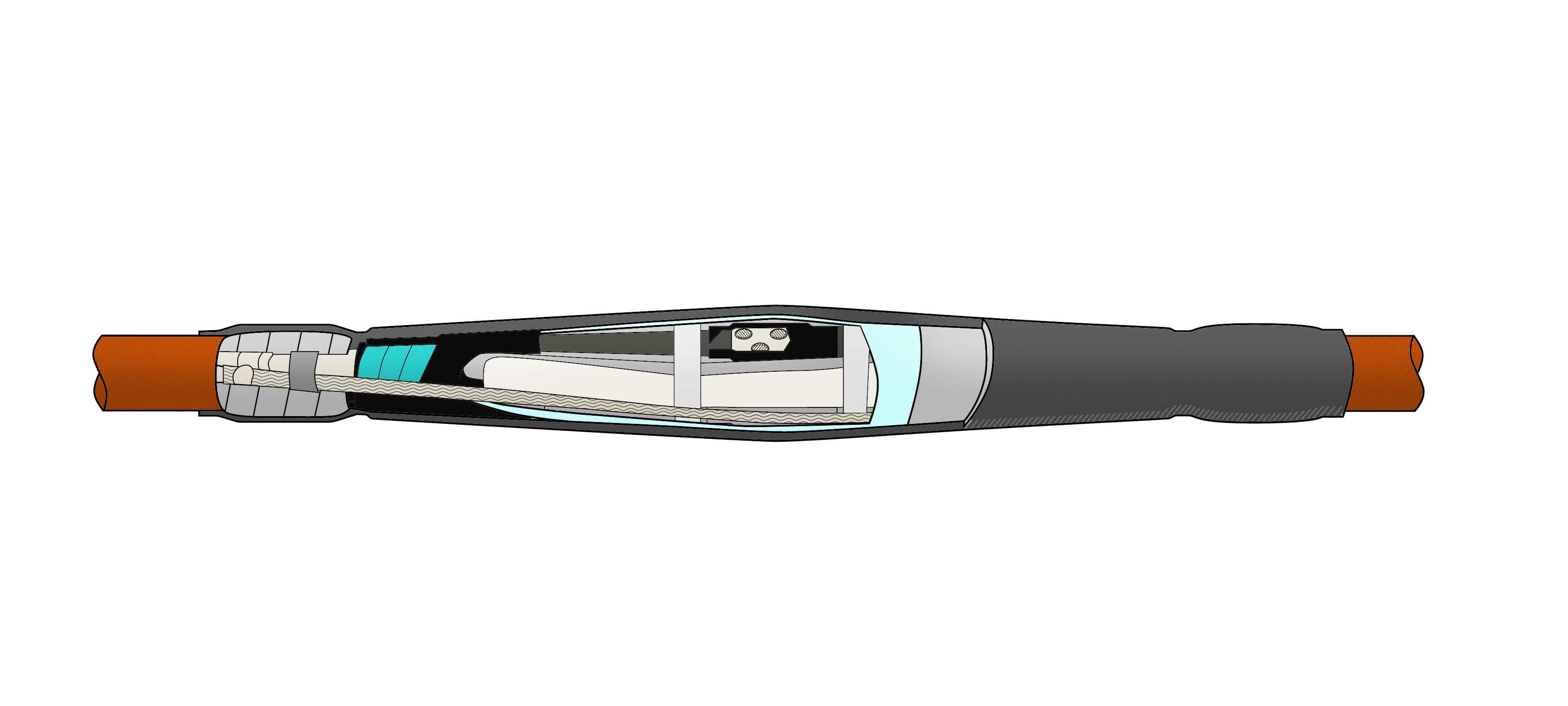

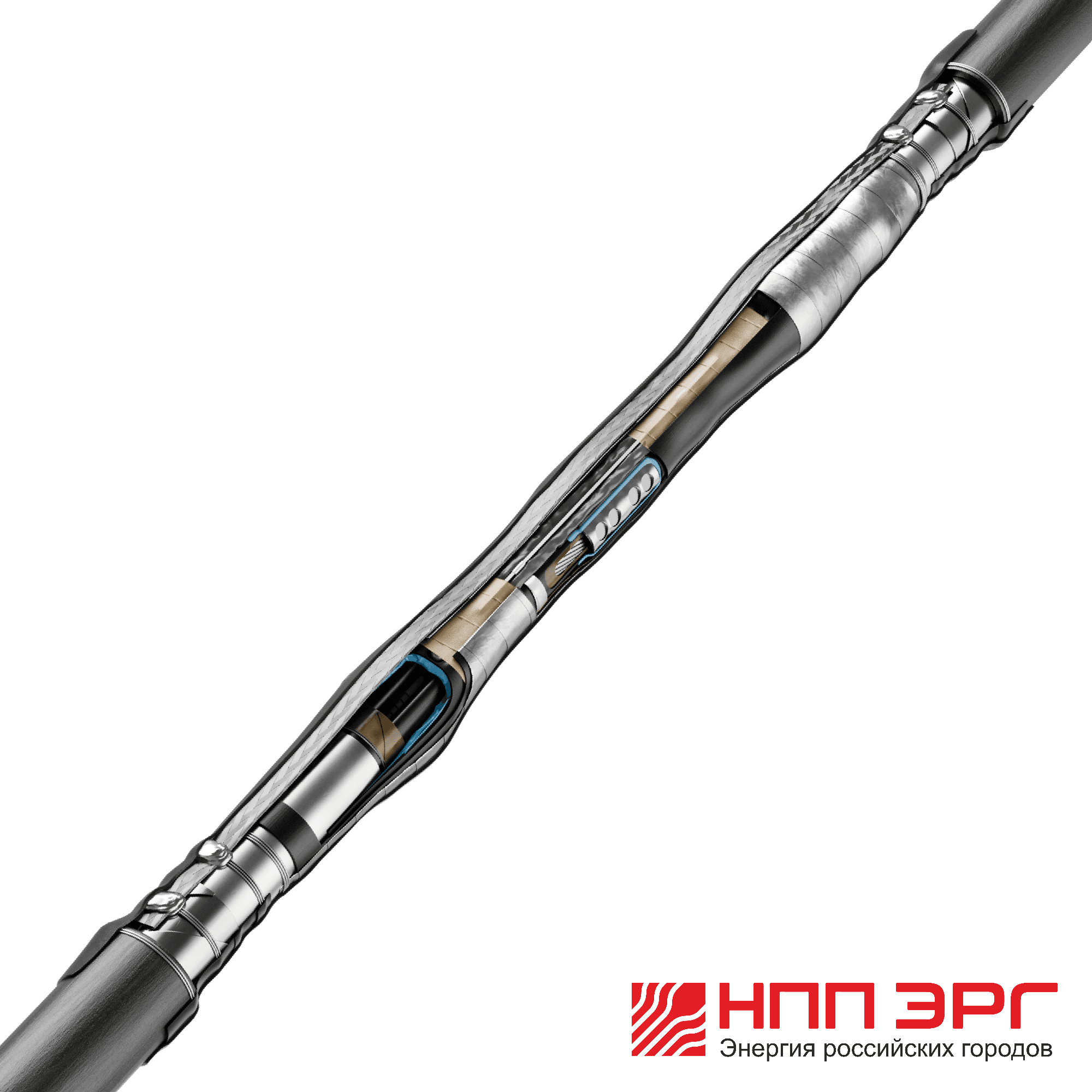

Муфта соединительная 3СТп-10У-70...120

Характеристики

Высота, мм

180

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

70-120

Длина, мм

1380

Дополнительная информация

с болтовыми соединителями

Код ОКПД 2

27.33.13.130

Количество жил

3

Комплектация

Кожух термоусаживаемый наружный, лента экранная, кожух термоусаживаемый внутренний, лента термоспекаемая, заполнитель межфазного пространства, пластинарегулятор, соединитель болтовой, манжета изолирующая, жильная трубка, межжильная распорка, перчатка, лентарегулятор, лентагерметик, комплект непаяного заземления, комплект паяного заземления, кабельная вставка.

Марка

СТп

Масса, кг

6.400

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с бумажной изоляцией (БПИ)

Наличие защитного покрова

с броней

Напряжение, В

10000

Номинальное напряжение, кВ

10

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для соединения 3-жильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ включительно.

Температура монтажа

свыше 125

Тип изделия

Муфта соединительная

Тип установки

Для внутренней/наружной установки

Цвет

Черный

Ширина, мм

240
