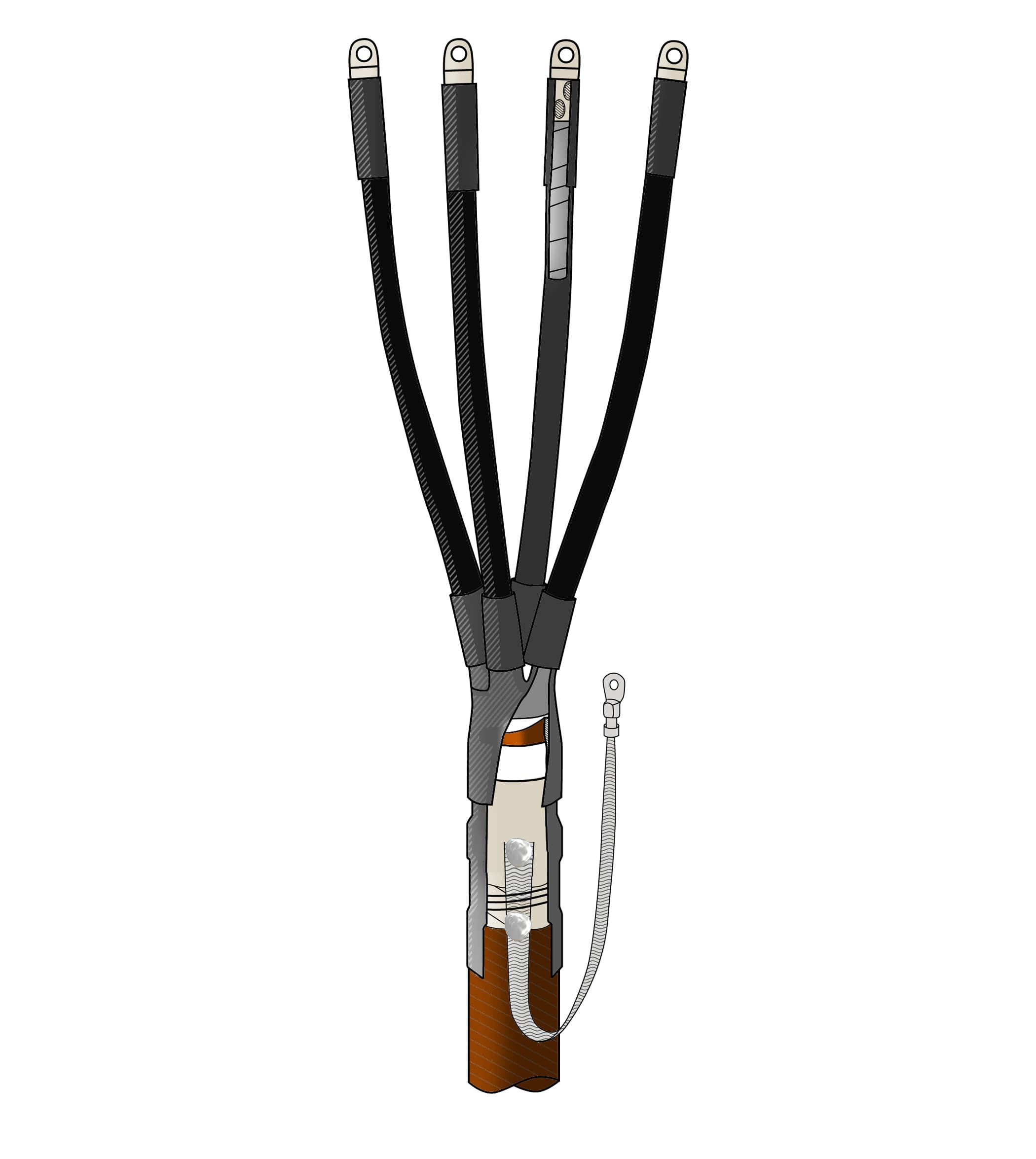

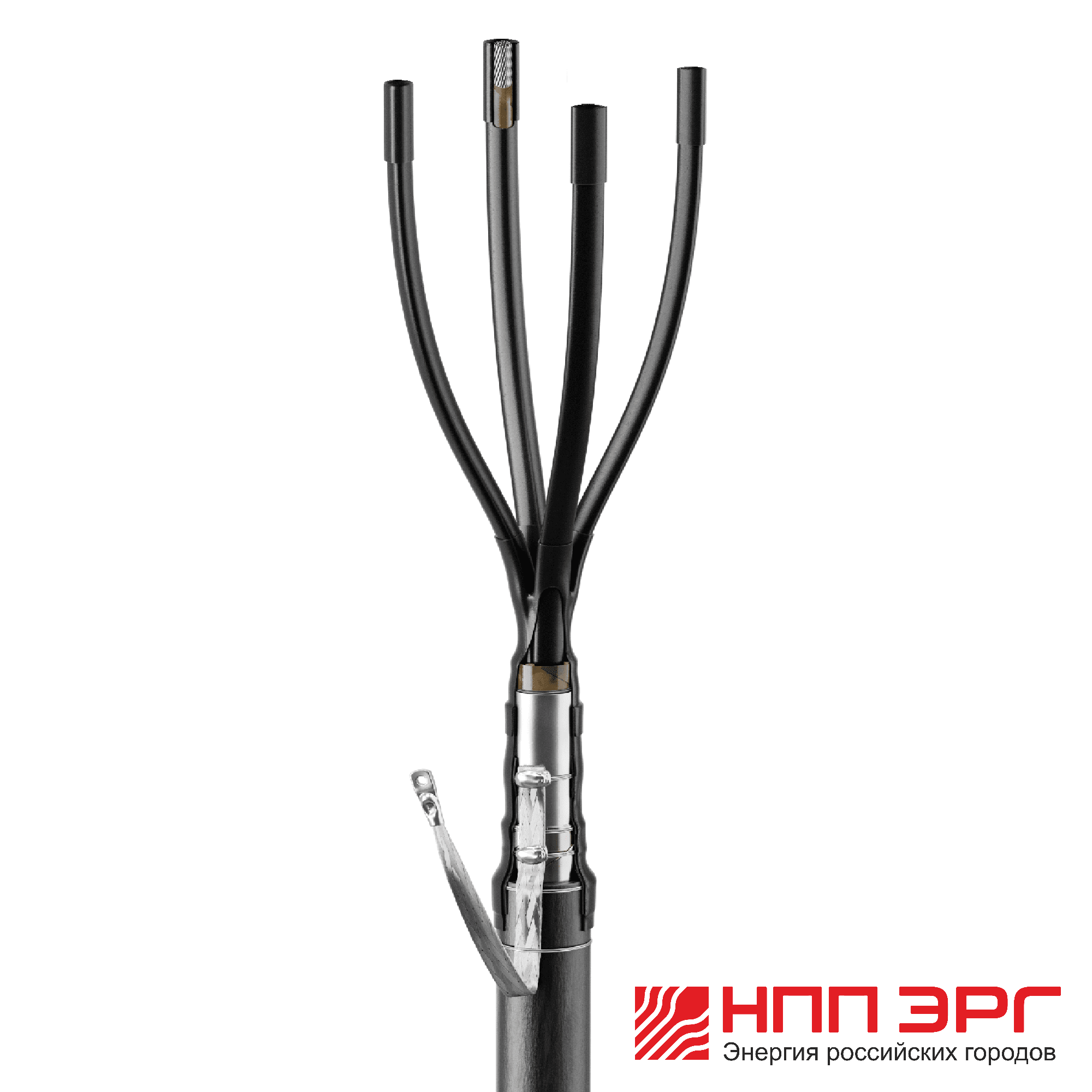

Муфта концевая 4КВНТп-1-16...25 (без наконечников)

Характеристики

Высота, мм

100

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

16-25

Длина, мм

870

Дополнительная информация

без наконечников

Код ОКПД 2

27.33.13.130

Количество жил

4

Комплектация

Манжета концевая|Жильная трубка|Манжета пальцевая|Пол перчатка|Комплект заземления (пружина ППД, провод заземления, наконечник)|Манжета поясная

Марка

КВНТп

Масса, кг

1.198

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с бумажной изоляцией (БПИ)

Наличие защитного покрова

с броней

Напряжение, В

1000

Номинальное напряжение, кВ

1

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для оконцевания 4-жильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ включительно.

Температура монтажа

свыше 125

Тип изделия

Муфта концевая

Тип установки

Внутренний/наружный

Цвет

Черный

Ширина, мм

150
