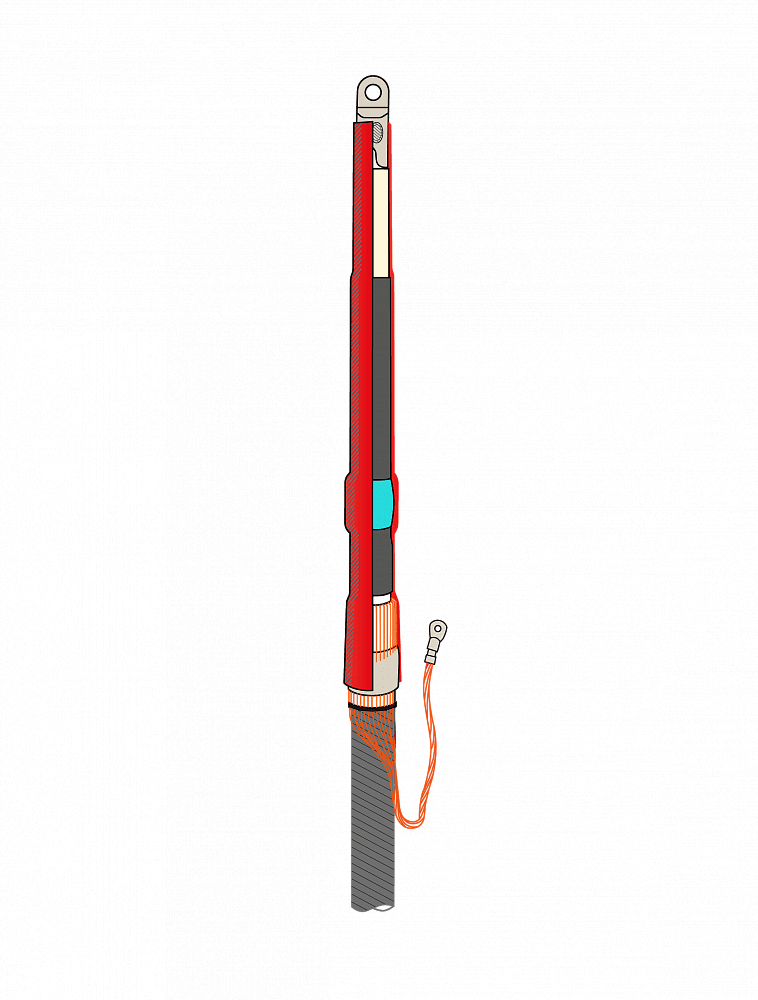

Муфта концевая ПКВТ(н)-О-10-70...120 (на 3 фазы, с наконечниками)

Характеристики

Высота, мм

110

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

70-120

Длина, мм

400

Дополнительная информация

с болтовыми наконечниками

Код ОКПД 2

27.33.13.130

Количество жил

1

Комплектация

Трекинговая жильная трубка не распространяющая горение, с пониженным газо и дымовыделением, наконечник, трубка регулятора напряжения, заполнитель пустот (лентарегулятора), проволочный экран, герметикзаполнитель.

Марка

ПКВТ

Масса, кг

1.214

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с пластмассовой изоляцией

Наличие защитного покрова

без брони

Напряжение, В

10000

Номинальное напряжение, кВ

10

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для оконцевания 1-жильных кабелей с пластмассовой (СПЭ, ЭПР) изоляцией без брони с проволочным экраном на напряжение до 10 кВ включительно

Температура монтажа

свыше 125

Тип изделия

Муфта концевая

Тип установки

Для внутренней установки

Цвет

Черный

Ширина, мм

200
