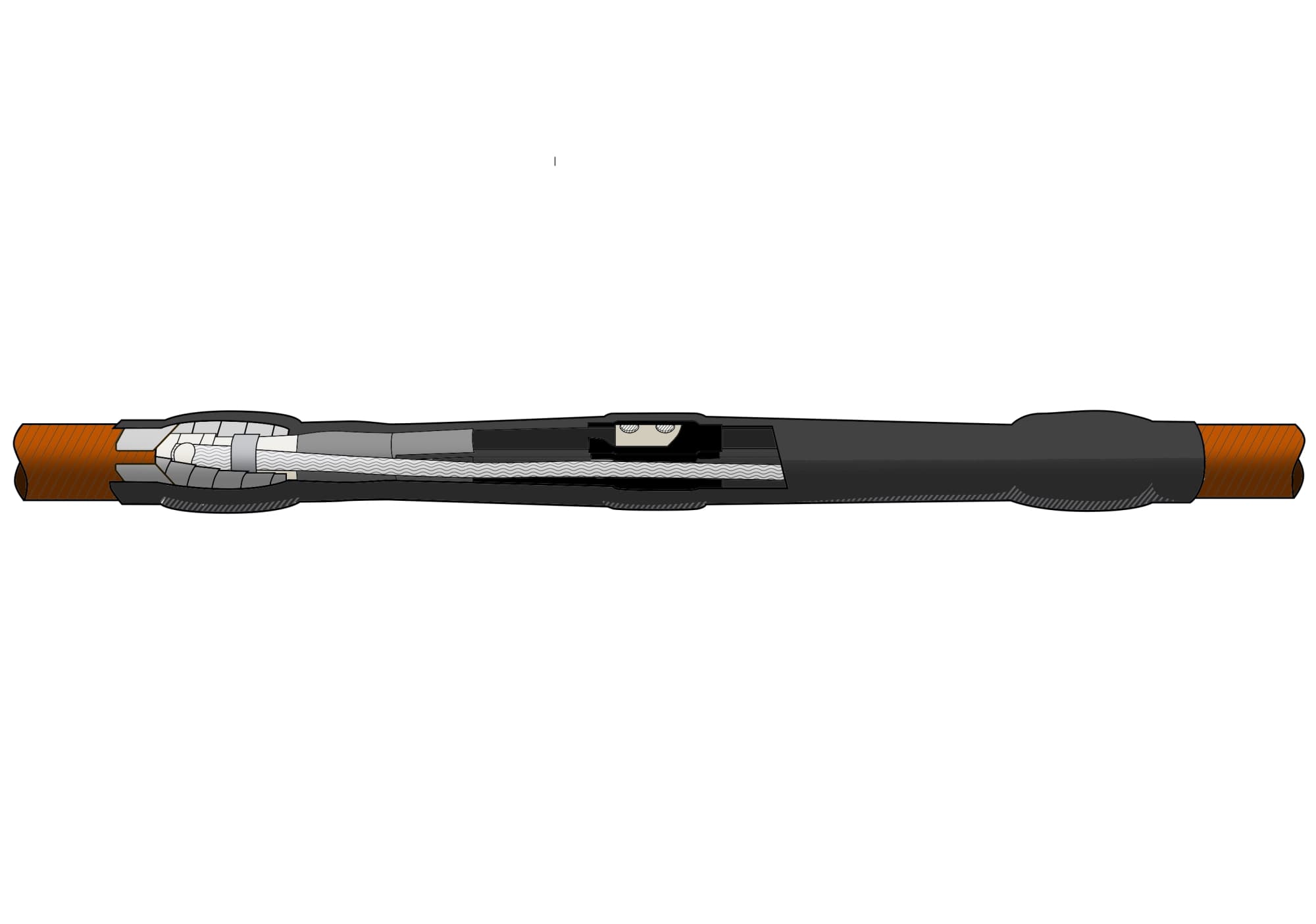

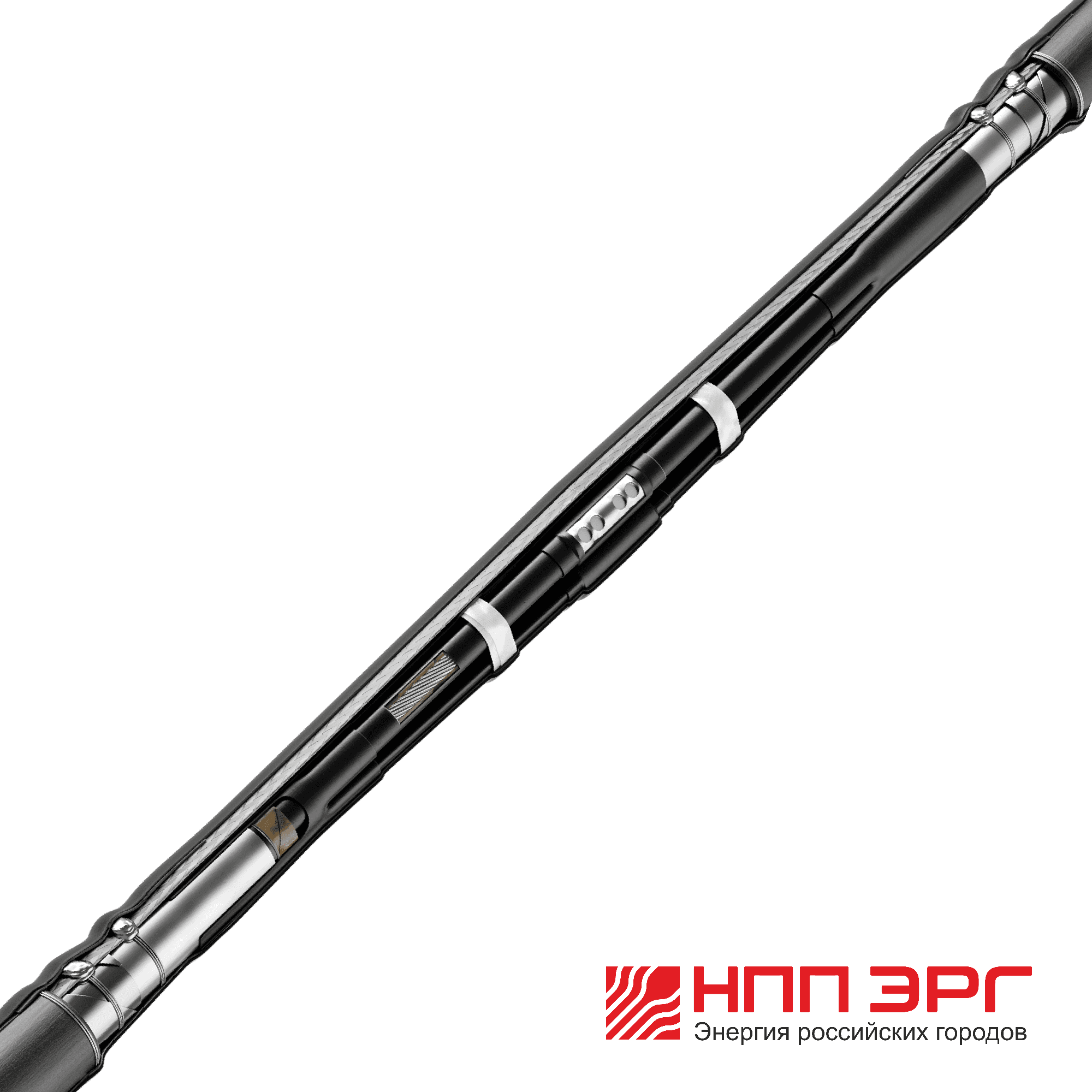

Муфта соединительная 4СТп-1-70...120

Характеристики

Высота, мм

180

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

70-120

Длина, мм

1380

Дополнительная информация

с болтовыми соединителями

Код ОКПД 2

27.33.13.130

Количество жил

4

Комплектация

Кожух термоусаживаемый внутренний, манжета изолирующая, соединитель болтовой, жильная трубка, перчатка, лентагерметик, комплект непаянного заземления, комплект паянного заземления (исп.01), нулевой провод

Марка

СТп

Масса, кг

3.705

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с бумажной изоляцией (БПИ)

Наличие защитного покрова

с броней

Напряжение, В

1000

Номинальное напряжение, кВ

1

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для соединения 4-жильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ включительно.

Температура монтажа

свыше 125

Тип изделия

Муфта соединительная

Тип установки

Для внутренней/наружной установки

Цвет

Черный

Ширина, мм

240
