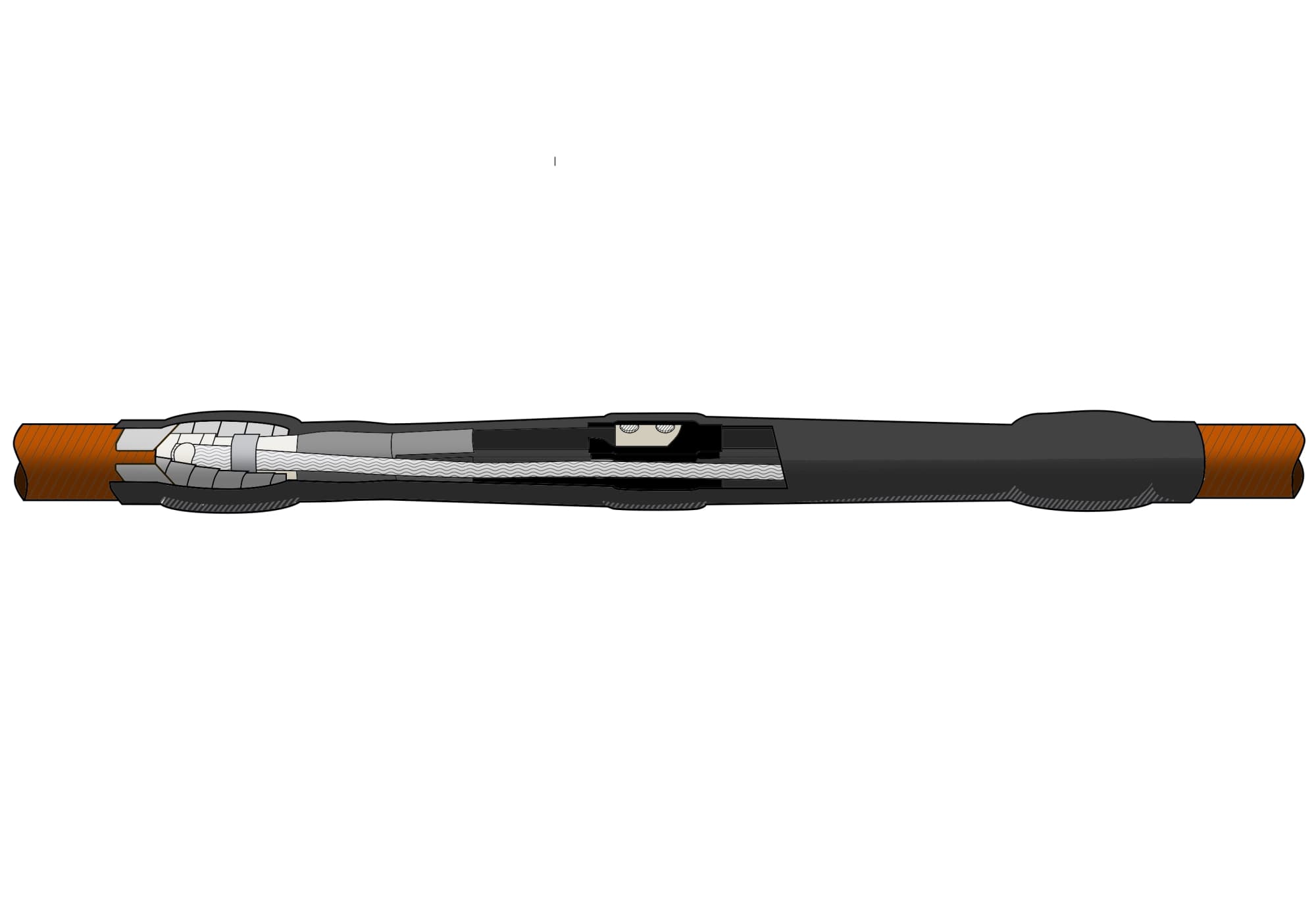

Муфта концевая ПКНТ(н)-О-20-150...240 (на 3 фазы, с наконечниками)

Характеристики

Высота, мм

100

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

150-240

Длина, мм

870

Дополнительная информация

с болтовым наконечником

Код ОКПД 2

27.33.13.130

Количество жил

1

Комплектация

Трекингостойкая жильная трубка не распространяющая горение, с пониженным газо и дымовыделением,  наконечник,  изолятор,  проволочный экран,  заполнитель пустот (лентарегулятор),  трубка регулятор напряжения,  герметикзаполнитель

Марка

ПКНТ

Масса, кг

2.414

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с пластмассовой изоляцией

Наличие защитного покрова

без брони

Напряжение, В

20000

Номинальное напряжение, кВ

20

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для оконцевания 1-жильных кабелей с пластмассовой (СПЭ) изоляцией без брони с проволочным экраном на напряжение до 20 кВ включительно

Температура монтажа

свыше 125

Тип изделия

Муфта концевая

Тип установки

Для наружной установки

Цвет

Черный

Ширина, мм

150
