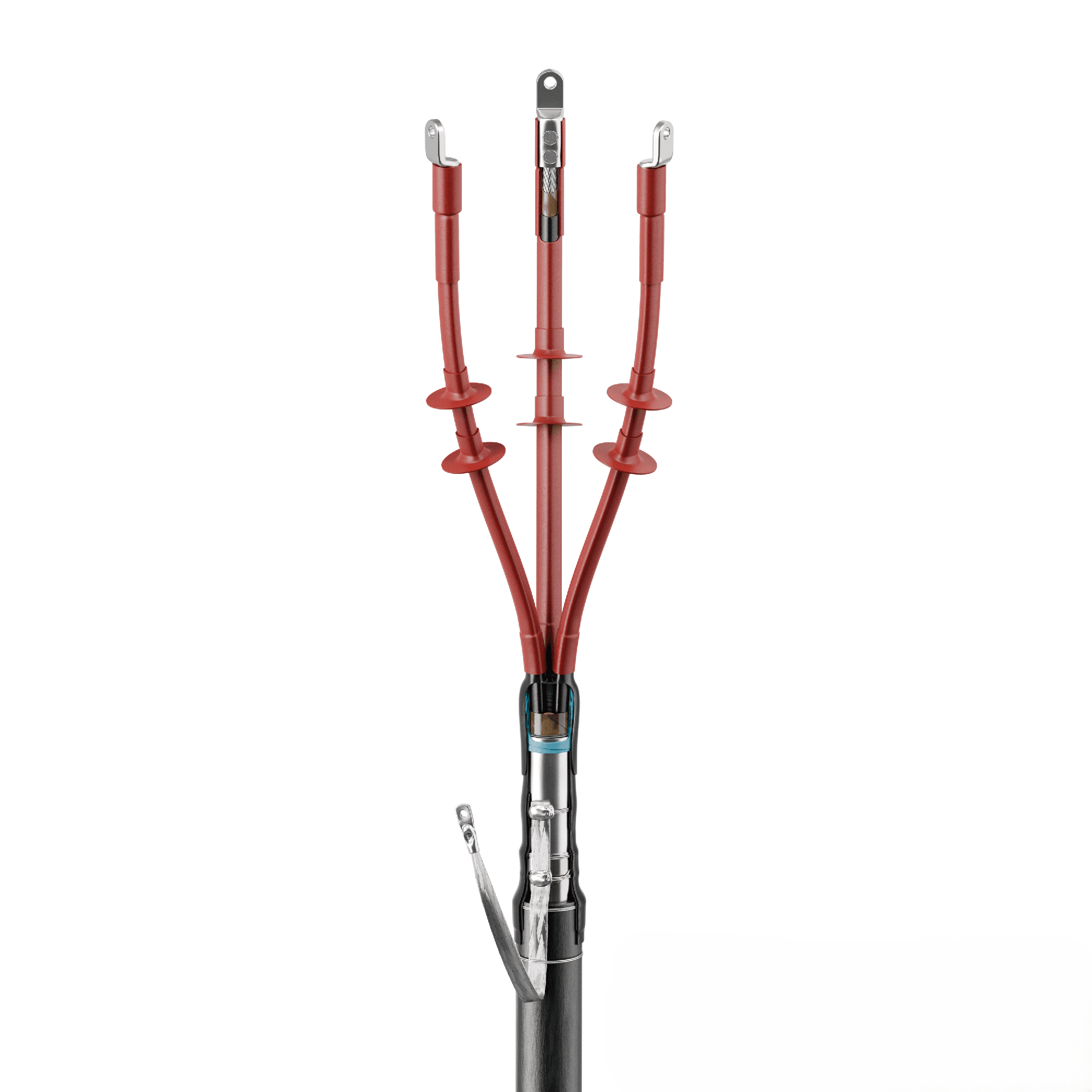

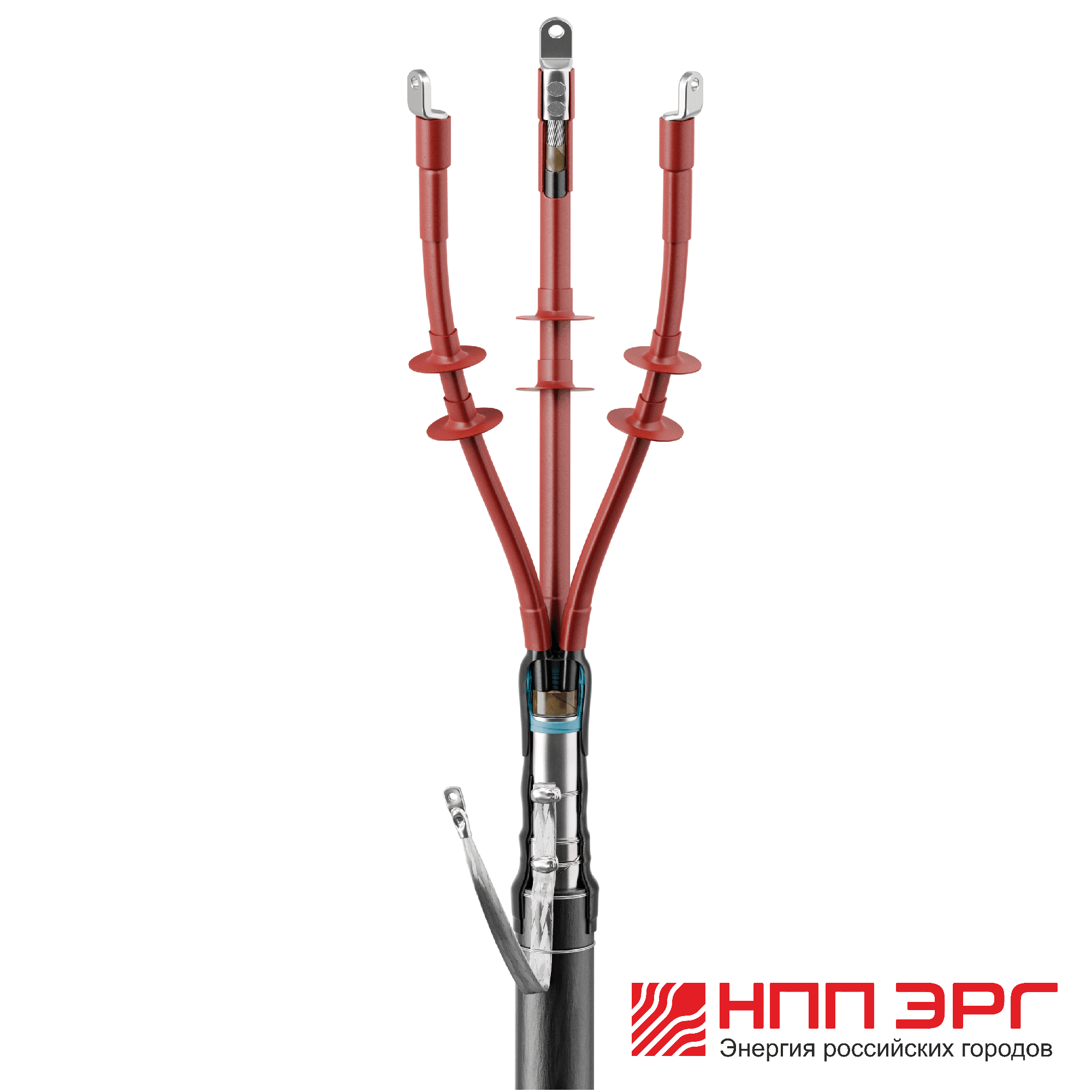

Муфта концевая 3КНТпН-10-70...120 (с наконечниками)

Характеристики

Высота, мм

130

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

70-120

Длина, мм

920

Дополнительная информация

с болтовыми наконечниками

Код ОКПД 2

27.33.13.130

Количество жил

3

Комплектация

Наконечник, манжета концевая, маслоотделительная трубка, трекингостойкая жильная трубка не распространяющая горение, с пониженным газо и дымовыделением, изолятор, перчатка, комплект заземления, лентарегулятор, манжета поясная

Марка

КНтп

Масса, кг

2.308

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с бумажной изоляцией (БПИ)

Наличие защитного покрова

с броней

Напряжение, В

10000

Номинальное напряжение, кВ

10

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для оконцевания 3-жильных кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ включительно

Температура монтажа

свыше 125

Тип изделия

Муфта концевая

Тип установки

Для наружной установки

Цвет

Черный

Ширина, мм

170
