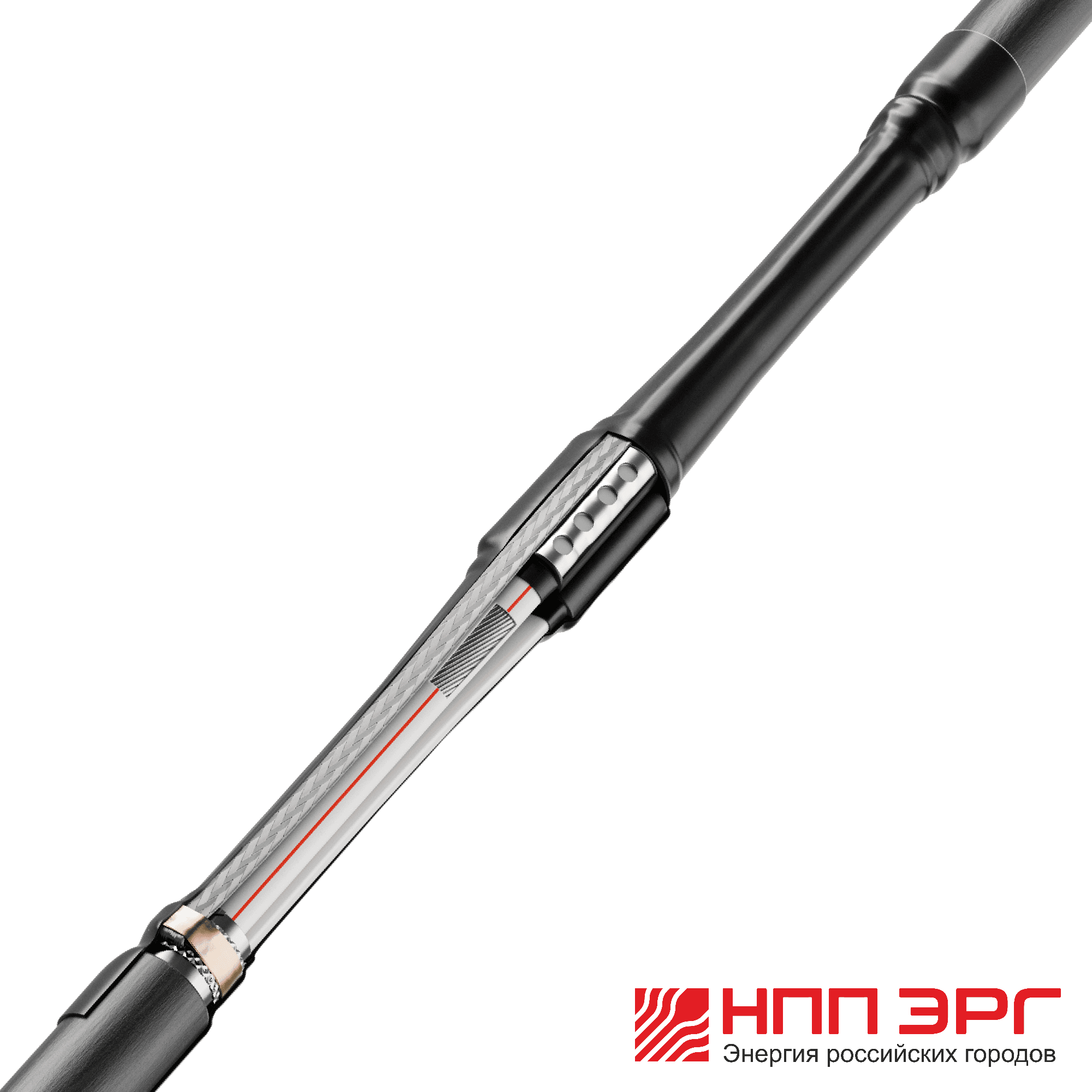

Муфта соединительная 4ПСТнг-LS-Б-1-150...240

Характеристики

Высота, мм

130

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

150-240

Длина, мм

1220

Дополнительная информация

с болтовыми соединителями

Код ОКПД 2

27.33.13.130

Количество жил

4

Комплектация

Кожух термоусаживаемый наружный, манжета изолирующая, соединитель болтовой, лентагерметик, комплект непаянного заземления (только для кабеля с броней)

Марка

ПСТ(б)

Масса, кг

2.880

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с пластмассовой изоляцией

Наличие защитного покрова

с броней

Напряжение, В

1000

Номинальное напряжение, кВ

1

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для соединения 4-жильных кабелей с пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией на напряжение до 1 кВ включительно

Температура монтажа

свыше 125

Тип изделия

Муфта соединительная

Тип установки

Внутренний/наружный

Цвет

Черный

Ширина, мм

190
