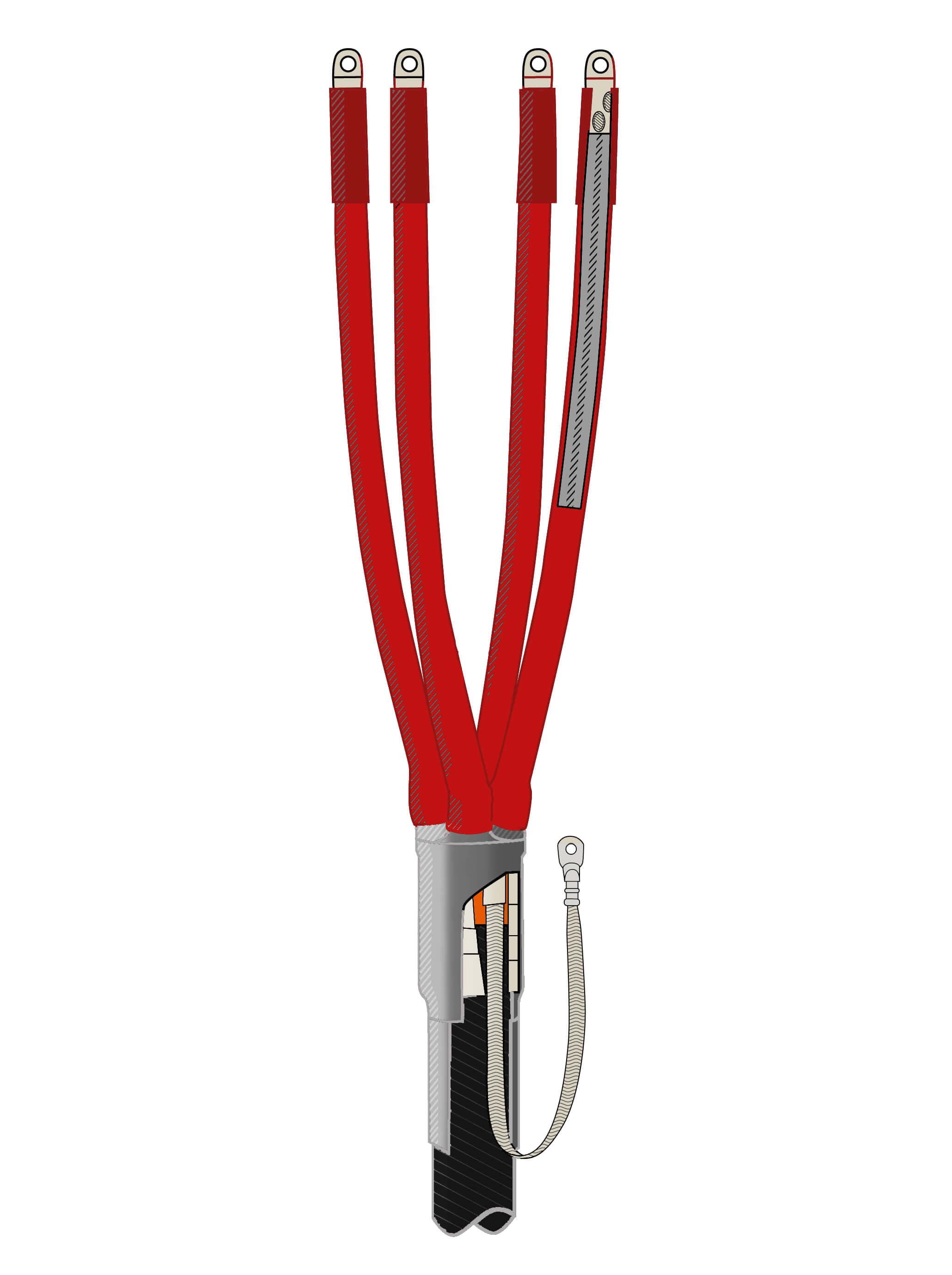

Муфта концевая 4ПКВНТпнг-LS-1-70...120

Характеристики

Высота, мм

100

Гарантийный срок, мес

60

Диапазон рабочих температур

от -50 до +50

Диапазон сечений

70-120

Длина, мм

870

Дополнительная информация

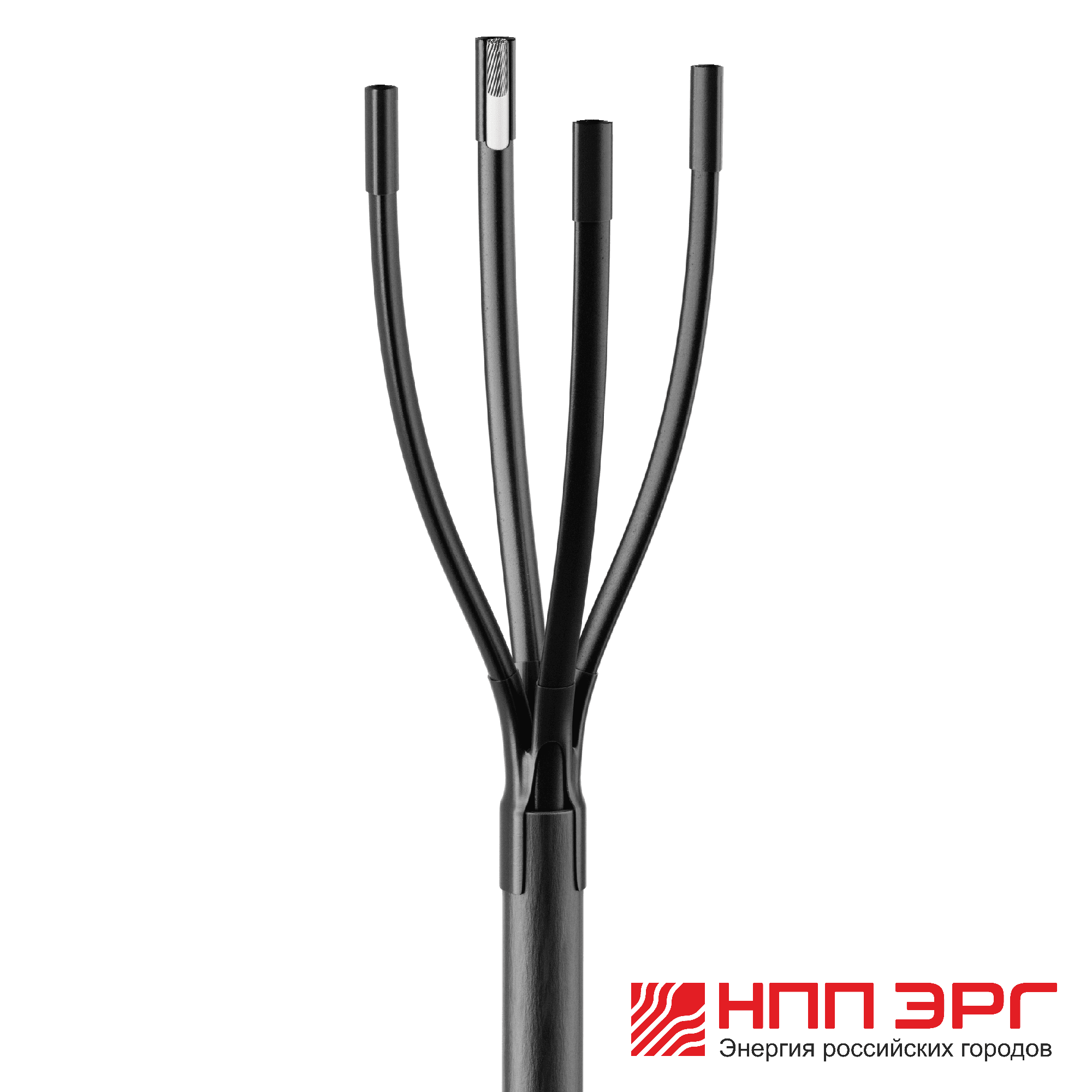

без наконечников

Код ОКПД 2

27.33.13.130

Количество жил

4

Комплектация

Наконечник, манжета концевая, трекингостойкая жильная трубка не распространяющая горение, с пониженным газои дымовыделением, перчатка, комплект заземления (только для кабеля с броней), манжета поясная (только для кабеля с броней)

Марка

ПКТп

Масса, кг

0.998

Материал жилы

Алюминий/Медь

Материал изделия

Полиолефин

Материал изоляции

Для кабелей с пластмассовой изоляцией

Наличие защитного покрова

без брони

Напряжение, В

1000

Номинальное напряжение, кВ

1

Нормативный документ

ТУ 27.33.13-004-28448021-2018

Преимущества

Герметик со свойствами выравнивания напряженности электрического поля максимально снижает риск пробоя изоляции. |Болтовые наконечники предусмотрены для монтажа алюминиевой и медной жилы. |Термоусаживаемые муфты обладают высокой механической прочностью, стойкостью к воздействию окружающей среды, ультрафиолетового излучения. |Максимальная комплектация позволяющая смонтировать муфту без дополнительных материалов. |Жильные изоляторы обеспечивают наличие ''сухих'' зон и увеличивают длину пути токов утечки по поверхности изоляции. |Продукция проста в монтаже, обладает надежностью и высокими эксплуатационными качествами. |Применение изолирующих антитрекинговых трубок снижает риск пробоя по поверхности изоляции.

Способ монтажа

Термоусадка

Срок службы, лет

30

Сфера применения

для оконцевания 4-жильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ включительно.

Температура монтажа

свыше 125

Тип изделия

Муфта концевая

Тип установки

Внутренний/наружный

Цвет

Черный

Ширина, мм

150
